采用溫度頻率轉換的高精度溫控電路圖
采用溫度頻率轉換的高精度溫控電路圖

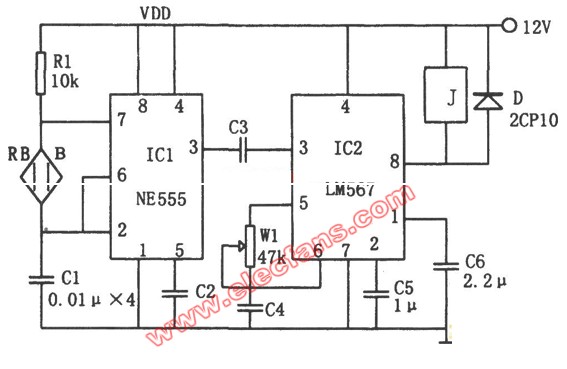

此采用溫度/頻率轉換的高精度溫控電路圖由溫度傳感器B、多諧振蕩器、音頻譯碼器和繼電器等組成。多諧振蕩器由IC1(555)和R1、C1、溫度傳感器8組成，其振蕩頻率為fc=1.44／(Rl+2RB)C1。由于RB隨溫度變化，因此fc也隨溫度的變化而改變。音頻譯碼器采用具有鎖相環的單音頻譯碼集成電路IC2(LM567)，其中心頻率為fo=1/1.1Rw1C4，調節W1，使fo為設定溫度的頻率。當IC1的振蕩頻率fc與IC2的中心頻率fo一致時，LM567輸出低電平(⑧腳)，使繼電器J吸合，將負載接通。
電路中的溫度傳感器可根據不同的目的和環境溫度來選擇不同型號的熱敏電阻。若在電路中將多只LM567并接，并設置不同的中心頻率值，則各LM567可對不同的單音頻進行響應，從而可實現多擋次的溫度控制。
