雙向可控硅液位控制器電路

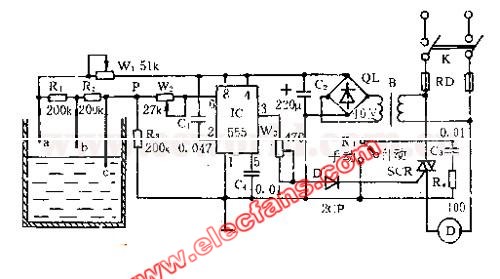

雙向可控硅液位控制器電路由由水位控測器、觸發控制器和降壓整流電路等組成。 水位探測電極a、b、c和W1、R1、R2、R3組成偏置電路作為液面檢測器。當水面升至a時，Vp-a≈R3×VDD／（Rw1十R3）＞2／3VDD，則555復位，3腳為低電平。SCR截止，電機無電自停，如此周而復始，使水位保持在一定范圍內。當水面在b以下時，Vp-b≈R3×VDD/（Rw1+R1+R2+R3）<1/3VDD，555置位，SCR被觸發導通，電機運轉抽水。
