溫度控制器原理圖
溫度控制器電路工作原理:本例介紹的間歇控制器，能自動控制電熱器、加濕器、單相交流電動機等用電設各，使之處于間歇工作狀態。

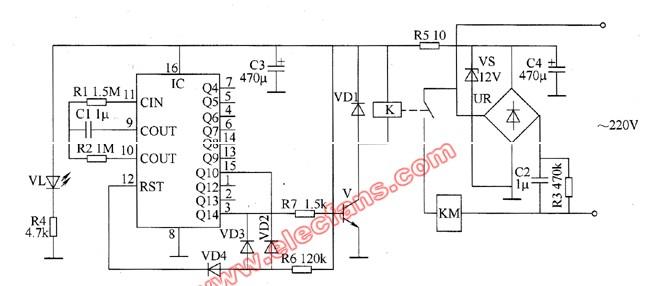

該間歇控制器電路由電源電路、定時器和控制執行電路組成，如圖所示。
元器件選擇
R1～R4、R6和R7均選用1／4W金屬膜電阻器：R5均選用1／2W金屬膜電阻器。
C1選用獨石電容器；C2選用耐壓值為450V的CBB電容器；C3選用耐壓值為16V的鋁電解電容器；C4用耐壓值為25V的鋁電解電容器。
VD1選用1N4001型硅整流二極管；VD2～VD4均選用1N4148型硅開關二極管。
VS選用1N4742（1W、12V）型硅穩壓二極管。
VL選用φ5mm的發光二極管。
UR選用1A、100V的整流橋堆。
V選用S8050或C8050、3DG8050型硅NPN晶體管。
IC選用CD4060或CC4060型14位二進制計數／分頻器集成電路。
K選用4098型12V直流繼電器。
KM選用線圈電壓為220V的交流接觸器，其觸頭電流容量應根據負載的實際功率來選擇。
電源電路由電容器C2～C4、電阻器R3～R5、整流橋堆UR、穩壓二極管VS和電源指示發光二極管VL組成。
定時器電路由計數／分頻器集成電路IC、電容器C1、二極管VD2～VD4和電阻器R1、R2、R6組成。其中R1、R2、C1和IC內電路組成時鐘振蕩器電路，振蕩周期（T）由R2和C1的數值決定。
控制執行電路由晶體管V、電阻器R7、二極管VD1、繼電器K和交流接觸器KM組成。
交流220V電壓經C2降壓、UR整流、VS穩壓、R5限流及C3濾波后，為繼電器K和IC提供12V直流電壓，同時將VL點亮。
IC通電工作后，對時鐘振蕩器產生的振蕩信號進行計數和分頻處理，當延時接通時間（等待時間）結束時，IC的Q14端（3腳）輸出高電平，使V導通，K和KM吸合，將負載（受控用電設各）的工作電源接通。與此同時，IC又開始對定時工作時間（工作動作時間）進行計數，當定時工作時間結束時，IC的Q14端變?yōu)榈碗娖剑筕截止，K和KM釋放，負載斷電；同時IC內部的計數器復位，進入下一個定時周期。如此周而復始，使負載按設定的時間間歇地通電工作。
調整R2、C1的參數或改變IC的Q4～Q14輸出端控制連線，即可設定延時接通時間和定時工作時間。按該電路中的參數值，延時接通時間為3h，定時工作時間為20min。
