帶鎖閉電路的光激發報警器
帶鎖閉電路的光激發報警器

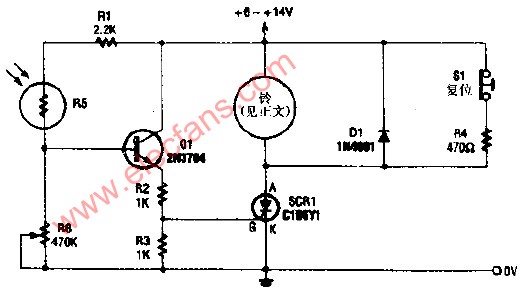

在該電路中.光敏電阻R5在光的作用下使Q1正向偏置,R6用于調整靈敏度,SCR1由Q1發射極上的電壓觸發,激發警鈴發出聲響,S1被按下以后SCR1開鎖.要確保用自中斷警鈴(機電式蜂鳴器或鈴)
