用恒流驅動傳感器二極管以實現高精度的溫度補償電壓發生電路
用恒流驅動傳感器二極管以實現高精度的溫度補償電壓發生電路
電路的功能
電路的直流漂移往往決定電子電路性能的好壞，若采取某些補償辦法，便可使電路性能提高。雖然電壓漂移的方向正、負不定，它取決于所用的IC，但只要變化是線性的，便宜可進行補償。

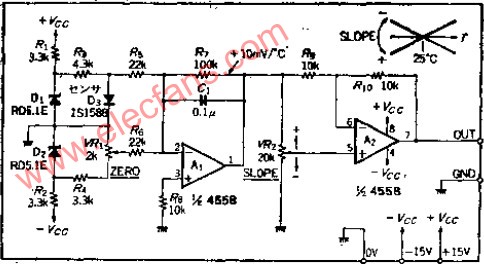

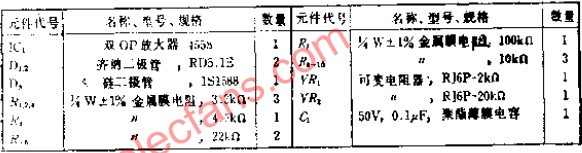

電路工作原理
基本工作原理“擴大示波器功能的4/8線掃描轉換器”一文相同，但基準電壓和溫度傳感器的接法不同。這里首先產生穩定的2.5V基準電壓，給溫度檢測二極管輸入約200UA的恒定電流使其置偏，以獲得準確的溫度電壓輸出。
從A1可獲得VF-2.2MV/℃的輸出，再用VR2調整A2增益，使A2輸出為+1MV/℃。
