彩電正常工作時，cPu⑩腳為高電平(4.8V)。⑩腳為高。當⑩腳外接保護電路動作，把該腳電平拉低(o.02V)圓嘲接收到待機信號時，CPU翅)腳輸出低電平，控制待電路工作使主開關電源處于待機狀態，整機不工作，僅為CPU申。路提供+5vI作電斥。

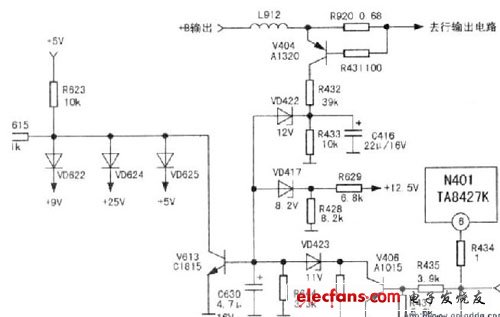

下面重點說一下cPu@腳外接的保護電路(見下圖)，靜腳外接開關電源輸出的低壓支路短路保護和行、場過流保護。VD622用于開關電源輸出的9V電壓過載保護，當9V負載發生短路故障時。VD622導通，cPu⑩腳為低電平，③刪_出低電平使待機電路工作;VD624用于開關電源輸出的25V電壓過載保護，當伴音功放IC擊穿損壞時。VD624導通。CPU國)腳為低電平，①腳輸出低電平使待機電路工作;VD625用于開關電源輸出的5v電壓過載保護。當5v負載有過流現象時，5v電壓下降VD625導通，CPu⑩腳為低電平，④腳輸出低電平使待機電路工作;V613是行、場保護電路保護執行元件，行、場任一支路過流使V613導通，拉低CPU國)腳電平，使①腳輸出低電平，待機電路工作;VD422(12V穩壓二極管)用于由V404、R920、R431組成的+B供電負載過流保護。當+B(130V)供電負載短路時。R920壓降增大。V404正偏導通，使VD422反向擊穿導通，使V613導通，拉低cPu國)腳電平，①腳輸出低電平，待機電路工作;VD417(8.2V穩壓二極管)用于輸出的12.5V二次電源電壓過壓保護，當某種原因使行逆程脈沖升高時。行輸出二次輸出的低壓12.5V就隨之升高，經由R428、R429取樣后的電壓升高超過VD417的穩壓值時，VD417反向擊穿導通。使V613導通，拉低cvu⑩腳電平，④腳輸出低電平。待機電路工作;VD423(11V穩壓二極管)用于由V406、R435、R437組成的場供電26V負載過流保護。當場ICN401擊穿損壞時，由R435、R437取樣的電壓使V406正偏導通，VD423反向擊穿導通。使V613導通，拉低CPU⑩腳電平，①腳輸出低電平，待機電路工作。其中。V404的偏流電阻R431(100f1)阻值變大、行過流檢測電阻R920變質、V613擊穿損壞、3個穩壓二極管擊穿損壞，都能引起保護電路的誤動作。
