1

概述

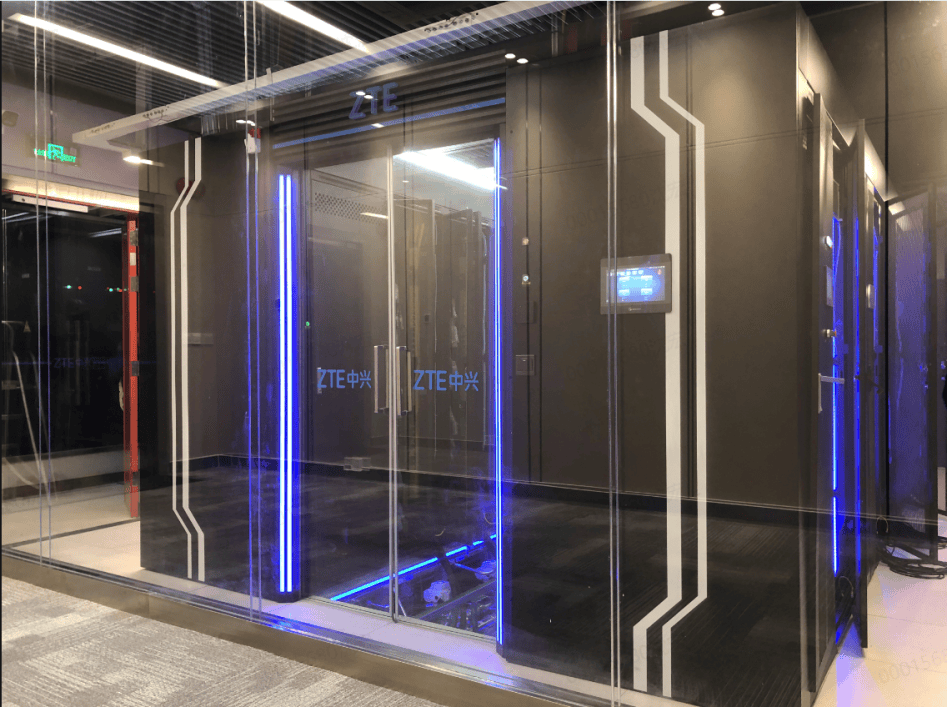

數據中心人流較少，面積大，機房多，合理使用照明控制系統，通過感應控制做到人來燈亮，人走燈滅或保持地強度照明，盡量解決照明用電。

系統在配電箱內的模塊主要有總線電源、開關驅動器、IP網關、耦合器、干接點輸入模塊等。這些模塊使用35mm標準導軌安裝。

安裝在控制現場的模塊主要有光照度傳感器、紅外傳感器和智能面板。有人經過可以設定紅外感應控制亮燈，人離開后在設定的時間內熄燈，智能面板等手動控制設備，可實現自動控制、現場控制和值班室遠程控制相結合。

2

參考標準

GB/T 20965-2013 《控制網絡HBES技術規范 住宅和樓宇控制系統》

3

配置方案

(1) 開關驅動器

功能說明

● 本地液晶顯示，調試方便

●主從模塊靈活組合

●模塊上電/掉電后狀態設置

●支持Modbus-RTU通訊

●自主協議ALIBUS通訊

●可設置15個場景功能

●延時控制功能，延時時間可設置0至65535s

●DI/DO接口，支持火災等系統的聯動控制

● 具備邊緣計算能力，可脫網獨立工作

● 閾值控制功能

● 分組控制功能

● 電流電壓檢測功能（選配）

● 過零投切保護功能（選配）

● 用戶自主設置定時任務，可設30條

● 經緯度定時功能

● 本地事件記錄

(2) 人體感應和光照度傳感器

功能說明

● 紅外人體感應及照度二合一功能

● 照度實時讀取

● 照度采集周期可設

● 照度感應的閾值范圍可設

● 手動進入/退出測試模式

● 雙色指示燈顯示通訊及感應狀態

● 發送報文的時間間隔可調

● 自主協議ALIBUS通訊

● 開關功能

● 調光功能

● 延時控制功能

(3) 智能面板

功能說明

● 配置靈活，回路和按鍵可以一對一、一對多、多對一、多對多自由組合，方便快捷

● 24V低壓總線供電，無需額外供電布線

● 實現弱電控制強電，確保人身安全

● 自主協議ALIBUS通訊

● 雙色狀態指示燈，可正確顯示受控回路當前狀態

● 支持防誤觸功能

● 單聯開關功能

● 單鍵開關功能

● 調光功能

● 場景功能

● 數值發送功能

4

系統結構

5

系統功能

●燈具狀態實時變化，響應迅速

提供照明設備智能單控/群控功能。

●控制事件

記錄智能照明控制操作的事件，操作內容，所控燈具位置，操作人等。
