應急燈照明電路圖

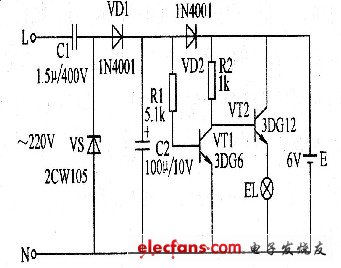

一旦市電電網斷電，晶體管VT1曲導通變成截止，VT2由截止變成導通，燈泡EL點亮。二極管VD2的作用是隔離電池和VT1的基極，保證市電一停，VT1轉向截止。市電恢復供電后，VT1尋通，EL熄滅，電路復位。應急燈照明電路圖：
