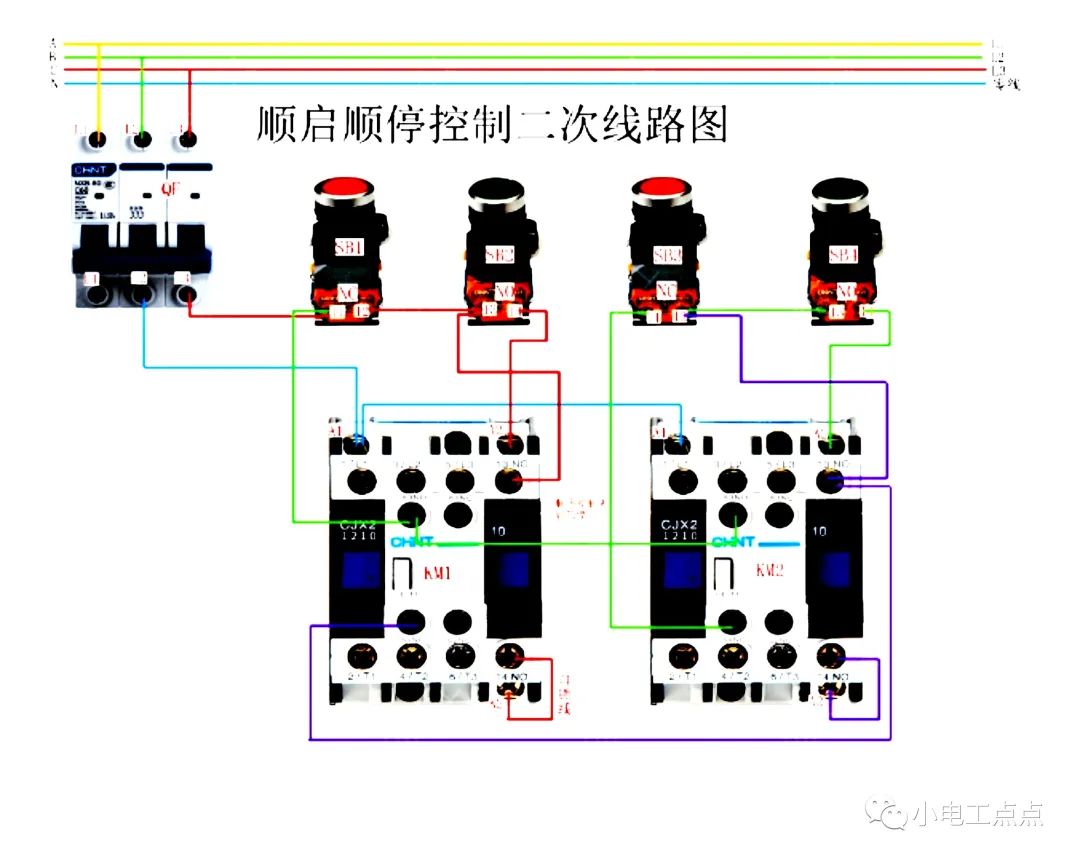

順啟順停電路實際接線及原理
順啟順停電路實際接線及原理

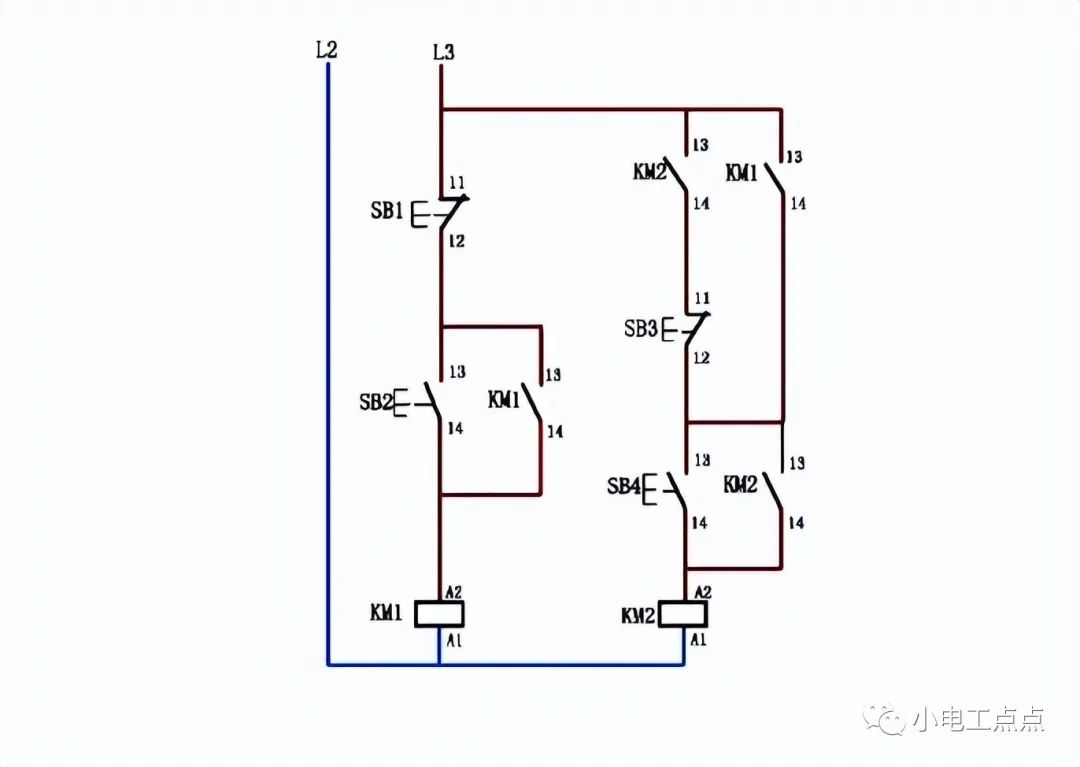

工作原理:
1.電路中KM1常開觸點控制著KM2線圈KM2無法首先啟動。
2.只有KM1啟動后KM1常開觸點閉合后才能啟動KM2,電路中KM1常開觸點與KM2的停止按鈕并聯，在所有電機運行后，KMi常開觸點閉合將KM2的停止按鈕短路，只有當KMi停止后其常開觸點復位KM2的停止功能才能恢復。
