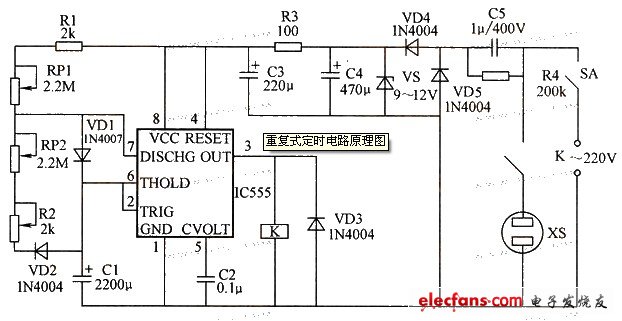

該電路中，在合上開關SA后，220V交流電壓經C5和R4（C5的放電電阻）降壓和VD4、VD5整流及VS、R3、C3、C4穩壓濾波后給IC555提供一個較為穩定的直流電壓。在剛合上SA時，因電溶C1兩端的電壓為零且不能突變，故此時IC555的2和6腳為低電平，3腳輸出高電平，繼電器K吸合，插座XB得電，被控電器開始工作；與此同時，因IC555的3腳為高電平，故其7腳也為高電平，二極管VD1導通、VD2截止，電源通過RP1和R1給C1充電，充電速度由RP1調節。當C1上的電壓充至電源電壓的2／3時，IC555的2和6腳變?yōu)楦唠娖剑?腳相應變?yōu)榈碗娖?，繼電器K釋放，插座XB失電，被控電器停止工作；與此同時，因IC555的3腳變?yōu)榈碗娖?，故?腳也變?yōu)榈碗娖剑O管VD1截止、VD2導通，電容C1通過R2、RP2放電，放電速度由RP2調整。C1上的電壓減至電源電壓的1／3時，IC555的2和6腳又變?yōu)榈碗娖?，整個電路又將重復上述的工作過程。重復式定時電路圖:
