無線發射與接收智能監控報警電路模塊

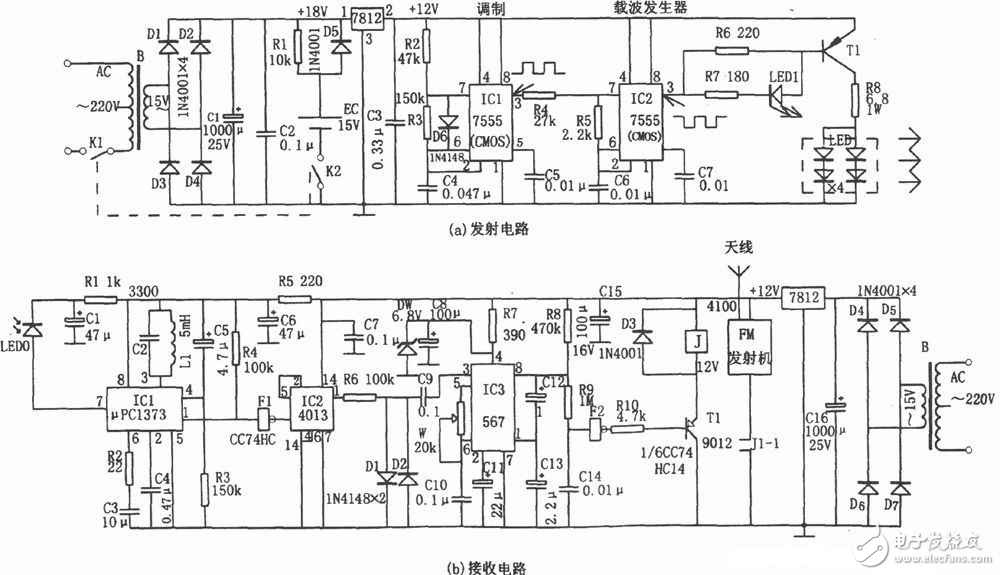

圖主要采用了兩塊CMOS型555（或用一塊556）IC1、 IC2，二者分別輸出1.5kHz和35kHz的波形，其中用1.5kHz的方波對35kHz的載波進行調制。圖中IC1接成多諧振蕩器，振蕩頻率為 l.5kHz，其由R2、R3、D6和C4對應的充放電時間常數決定。IC1輸出方波的占空比為l:3（160μs：500μs）。圖中IC2的振蕩頻率由R4、R5和C6對應的充放電時間常數決定，且IC2振蕩器受IC1輸出的方波控制。為增強發射的紅外功率，可將紅外發射管串、并接，且若采用聚光鏡頭效果會更好。本電路中采用CMOS型555，若采用雙極型555，因其輸出電流可達200mA。則當監控距離近時不需加三極管T-推動就可以在555的輸出端③腳直接接LED。
圖為紅外接收電路。μPC1373是一個內含高增益前放和檢波的集成器件，其③腳的LC回路的調諧頻率為35kHz（與載波相同）。IC3（567）是一個具有鎖相環回路的純音譯碼集成電路，通過調節W和C可使頻率鎮定在750kHz。
本報警電路可用于紅外線監控庫房、金庫等場合，當發現有人闖入禁止區時，紅外接收電路自動啟動無線發射機，發送并遙控遠地的接收機報警。
