采用C8051F330移動電話防盜報警系統電路設計
本文采用完全集成混合信號片上系統（MCU）的C8051F330和無線收發器CC2500設計了一套移動電話防盜報警系統。該報警系統利用射頻收發器可實現近距離的信息傳輸。移動電話防盜報警系統利用高度集成C8051F330器件和RF通訊器件CC2500實現了移動電話與用戶的實時通訊，有效地防止了移動電話的丟失和防盜竊。由于該系統采用C805lF330和CC2500作為核心器件，因此結構簡單，性能穩定，體積小，成本低廉。目前已成功用于移動電話的防盜報警，且效果很好。
系統硬件設計

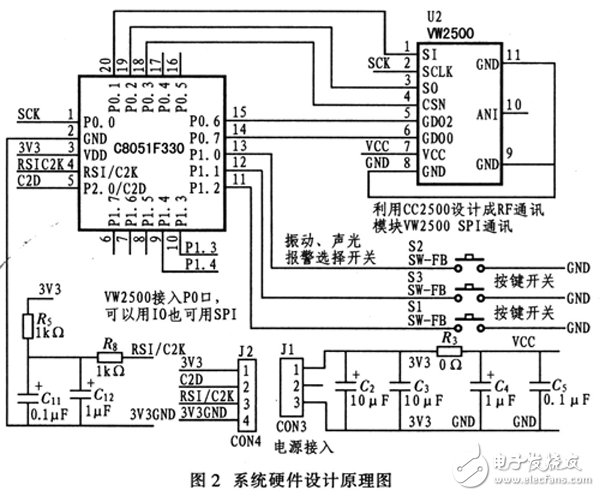

該系統的硬件設計主要用于實現C8051F330與CC2500的RF通訊。由于C805lF330內部集成了高精度時鐘源，其內部64 KB的Flash已足夠系統使用。因此，在設計振蕩電路和存儲電路時，無需擴展，只需設計電源電路、CC2500通訊電路，以及復位電路。這樣可使系統硬件設計電路結構簡單，集成度高，可靠性好。圖2給出系統硬件設計原理圖。為了提高該系統設計的通訊速度和可靠性，可利用CC2500使系統通過RF通訊模塊VW2500實現與C8051F330之間的SPI通訊。VW2500與C805lF300通過R3分別供電，以減少射頻信號對MCU的干擾，保證系統可靠工作。
