特瑞仕半導體研發了配備獨自的高速瞬態響應控制HiSAT-COT的3.0A同步整流降壓DC/DC轉換器XC9274/XC9275系列。

特瑞仕半導體株式會社(日本東京都中央?yún)^(qū) 董事總經理：芝宮孝司第二東京證券交易所:6616)研發了配備獨自的高速瞬態響應控制HiSAT-COT的3.0A同步整流降壓DC/DC轉換器XC9274/XC9275系列。

近年來，電子設備中所使用的FPGA或ASIC，為了減少功耗，正在推進內核電壓的低電壓化。隨著內核電壓的低電壓化，對DC/DC轉換器的輸出電壓高精度化的要求逐年增強。

此外，因為FPGA或ASIC的負載電流會瞬間變化，瞬態電壓波動會增大。以前的DC/DC轉換器為了控制瞬態電壓波動，需要大容量輸出電容，因此出現了安裝面積增大的問題。

此次，特瑞仕研發的XC9274/XC9275系列是一種可高精度輸出低電壓的輸出電壓、且配備了實現更快速的瞬態響應技術的“第二代 HiSAT-COT”的3.0A同步整流降壓DC/DC轉換器。

XC9274/XC9275系列是最適于FPGA或ASIC等負載變化大的設備的POL電源的IC。

配備“第二代 HiSAT-COT”的XC9273/XC9274系列，因為輸出電壓的高精度化，在整個工作溫度范圍內實現了FB電壓±1%。

關于瞬態響應特性，與以往產品相比，也大幅進行了瞬態響應的高速化，實現了世界上最快級別的瞬態響應特性。(圖1)此外，通過瞬態響應的高速化，迄今為止需要大容量的輸出電容的小型化將成為可能，與以往產品相比，實現了減少約25%的安裝面積。

工作模式可從PWM控制(XC9274)或PWM/PFM轉換(自動切換工作模式)控制(XC9275)中選擇，將在小負載(輕載)至大負載(重載)的滿載區域?qū)崿F(xiàn)快速瞬態響應、低紋波。

輸出電流為3.0A，輸入電壓范圍為2.7V～5.5V，輸出電壓為0.8V～3.6V，F(xiàn)B電壓精度為±1.0%。開關(工作)頻率可從功率轉換效率高的1.2MHz和部件尺寸的小型化及瞬態響應好的3.0MHz中選擇。

軟啟動功能在0.25ms(內部固定)下，可選擇在工作停止時有無將輸出電壓高速放電的軟關機功能，可輕松支持FPGA或ASIC等的啟動順序。

保護功能內置了過流保護、短路保護、熱關斷，從過流(短路)保護狀態將其打開時，可從使輸出自動恢復的Hiccup模式與停止閉鎖類型中選擇。

封裝采用通用產品SOP-8FD(4.9 x 6.0 x h1.55mm)。

特瑞仕今后也將根據市場需求迅速開發產品，為實現富裕的社會繼續做出貢獻。

【XC9274/XC9275系列的特點】

? 采用特瑞仕獨自的快速瞬態響應控制“第二代HiSAT-COT”

- 世界上最快等級的瞬態響應特性

- 與以往產品相比，可減少25%的安裝面積

? 最大輸出電流3.0A

? 包括環境溫度、負載調整率的高精度的輸出電壓

? 采用通用封裝的SOP-8FD

? 驅動器內置型

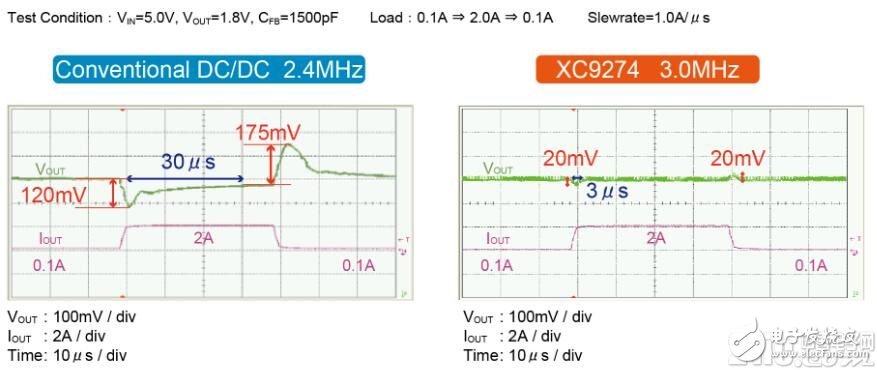

▲圖1與以往產品比較瞬態響應

▲XC9274/XC9275系列 SOP-8FD (4.9 x 6.0 x h1.55mm)
