致力于為您解決USB Type-C/PD 常見問題！繼深入介紹賽普拉斯 EZ-PD CCGx 產品和USB Type-C 線纜與 EMCA后，接下來我們就EZ-PD CCGx 產品編程這一主題為您全面答疑！

01

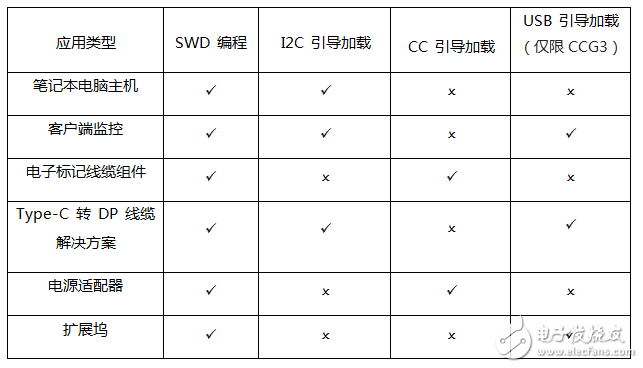

不同USB Type-C解決方案的 CCGx的固件編程/升級有哪些方法？

賽普拉斯提供全面的USB Type-C解決方案應用于下列不同的基于CCGx的設備固件升級：

02

如何升級或編程EZ-PD?CCGx設備的固件？

1.如KBA97271中描述，使用賽普拉斯提供的PC實用程序—EZ-PD配置實用程序，通過CC線路升級或編程。

2.如KBA97271中描述，使用PSoC? Programmer和MiniProg3 Programmer，通過SWD接口升級或編程。

3.賽普拉斯EZ-PD配置實用程序配合USB轉I2C橋接芯片（CY7C6521x）通過I2C接口進行升級或者編程。

4.通過USB2.0 D+/D-進行升級，這僅適用于CYPD3120, CYPD3121，和CYPS2123。

03

什么是EZ-PD配置實用程序？

賽普拉斯EZ-PD控制器是一種高度可配置和可編程的解決方案。該芯片可以使用存儲在內部閃存中的參數來進行配置。賽普拉斯客戶可以根據具體的使用情況和需求選擇和配置相關參數。

EZ-PD配置實用程序是一個MicrosoftWindows應用程序，引導CCGx用戶對芯片進行配置和編程。該程序與賽普拉斯提供的用于承載CCGx控制器和一個USB接口的硬件協同運作。用戶可以使用EZ-PD配置實用程序的用戶圖形界面(GUI)直觀地選擇和配置應用參數。

04

在產品量產或研發過程中,CCGx控制器能否使用自定義固件編程？

可以。有關量產過程中編程的詳細信息，請參考 CCGx 編程規范。

對于處在研發階段的固件編程，可以使用 EZ-PD 配置實用程序。

05

使用 EZ-PD 配置實用程序并通過 CC 總線來加載 CCGx 控制器的固件應用需要多長時間？

使用 EZ-PD 配置實用程序通過 CC 總線加載 20KB 的 CCGx 控制器固件應用大約需時 30 秒左右。

06

Cyacd文件和 Hex 文件有什么區別？

EZ-PD CCGx 控制器支持三種引導加載程序，即 CC 引導加載程序，USB引導加載程序和 I2C 引導加載程序。Hex 文件由引導加載程序和CCGx 控制器的應用固件程序組成。而 cyacd 文件僅由 CCGx 控制器的應用固件組成。

可以使用串行線調試 (SWD) 引腳在 CCGx 設備中下載引導加載程序。另外，可以使用 EZ-PD 配置實用程序通過 CC 線路下載應用固件。

07

CCGx 控制器中配置表的作用是什么？在哪里可以找到配置表定義？

EZ-PD CCGx 控制器是高度可配置的解決方案。配置表將各種設備參數、PDO 配置、SVID 配置、PD 端口配置和雜項信息存儲在 CCGx 的內部閃存中。因此，我們不需要修改固件就可以通過使用 EZ-PD 配置實用程序更新此配置表來重新配置 CCGx 控制器。完成配置后，可以用賽普拉斯定義的 cyacd 二進制文件的形式保存配置。

有關配置表定義的詳細說明，請參閱 EZ-PD 設備配置用戶手冊的“EZ-PD 設備配置”部分。欲了解創建配置文件的詳細信息，敬請閱讀 EZ-PD 設備配置用戶手冊的“保存配置”部分。

08

如何配置 CCGx（電源傳輸對象 /電源配置文件）而不需要修改固件？

賽普拉斯 EZ-PD 控制器是一種高度可配置和可編程的解決方案。該芯片可以使用存儲在內部閃存中的參數來進行配置。賽普拉斯客戶可以根據具體的使用情況和需求選擇和配置相關參數。

EZ-PD 配置實用程序可用于配置和編程 CCGx 控制器。欲了解更多詳細信息，請參閱 EZ-PD 配置實用程序用戶手冊。

09

賽普拉斯是否提供創建 CCGx 控制器配置文件的工具嗎？

提供。EZ-PD 配置實用程序可用于創建配置文件。詳情請參閱“ EZ-PD 設備配置實用程序用戶手冊”中的“保存配置”部分。

10

CCGx控制器可以存儲用戶特定參數以供用戶未來的產品開發使用嗎？

可以。通過使用 EZ-PD 配置實用程序可以把用戶特定參數存儲在 CCGx 設備配置表中。更多詳細內容，請參閱“ EZ-PD 設備配置實用程序用戶手冊”中的“用戶參數”部分。
