還不熟悉ADC？

使用包含多路復用器、PGA、緩沖器、Σ-Δ轉換器、VREF和電源的復雜系統時，感到很困惑？不知道從哪里開始？

推薦一個“神器”吧——輕松實現

改變ADC模擬輸入、PGA增益、基準電壓源或電源，查看對階躍響應、幅頻特性或轉換器直方圖的影響。

一個設計的整體性能是由該設計中單顆芯片的性能所決定的。盡管產品數據手冊提供了芯片性能的第一手資料，但評估板通常被用于更好地了解各個電路的完整設計。它們可直接測試轉換器、放大器和絕緣體等產品。

盡管如此，評估板有一個嚴重的缺點。它們需要單獨訂購，還要連接至測量儀器，并且當測試各種不同評估板以查找最佳配置時，整個過程非常耗時且成本高昂。。。

為避免這種復雜情況，ADI開發了一款在線工具Virtual Eval，可以讓設計人員使用仿真功能來評估轉換器。此工具無需消耗物料成本，而且還能在設計初選階段節省大量時間。

Virtual Eval可訪問最新最全的ADI轉換器數據庫。一方面，這可以準確仿真轉換器的對應環境，另一方面，它可以在不同場景和邊界條件下進行測試。圖1中，我們使用AD7124模數轉換器(ADC)來 解釋工具的不同選項和用法。AD7124是一款24位Σ-Δ轉換器，并且包含了很多診斷功能，如線纜連接或短路的檢測。

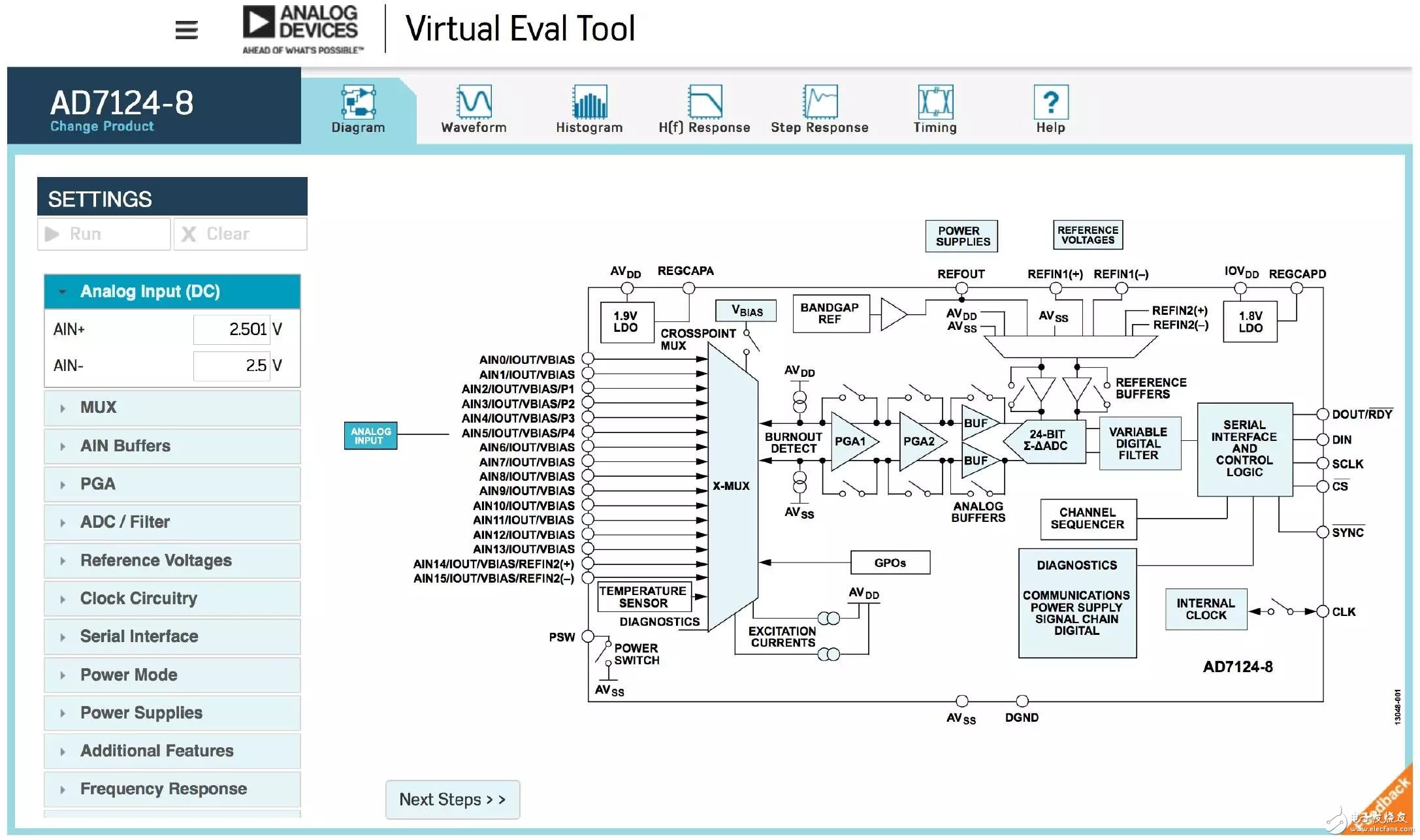

圖1. Virtual Eval工具顯示的AD7124方框圖

Virtual Eval的第一步就是讓用戶查看完整的轉換器方框圖（圖1）。直接點擊轉換器對應的內部模塊，就可以設置芯片參數來仿真真實應用場景。例如，被設置的模塊可以是輸入放大器或者多路選擇器。可配置模塊還會顯示在屏幕左側的設置中。對于AD7124，其他可配置模塊包括SINC4+1 或者 SINC4的濾波器設置、內部時鐘和基準電壓源。其他一些可以設置的參數包括轉換轉換速率和時序。

設置好所有參數后，可以直觀顯示仿真結果并評估轉換器的性能。首先，可以顯示輸入波形（圖2a）。此外，還可以計算輸入信號的快速傅立葉變換(FFT)。直方圖（圖2b）可以使用戶確定統計數據和轉換器精度。

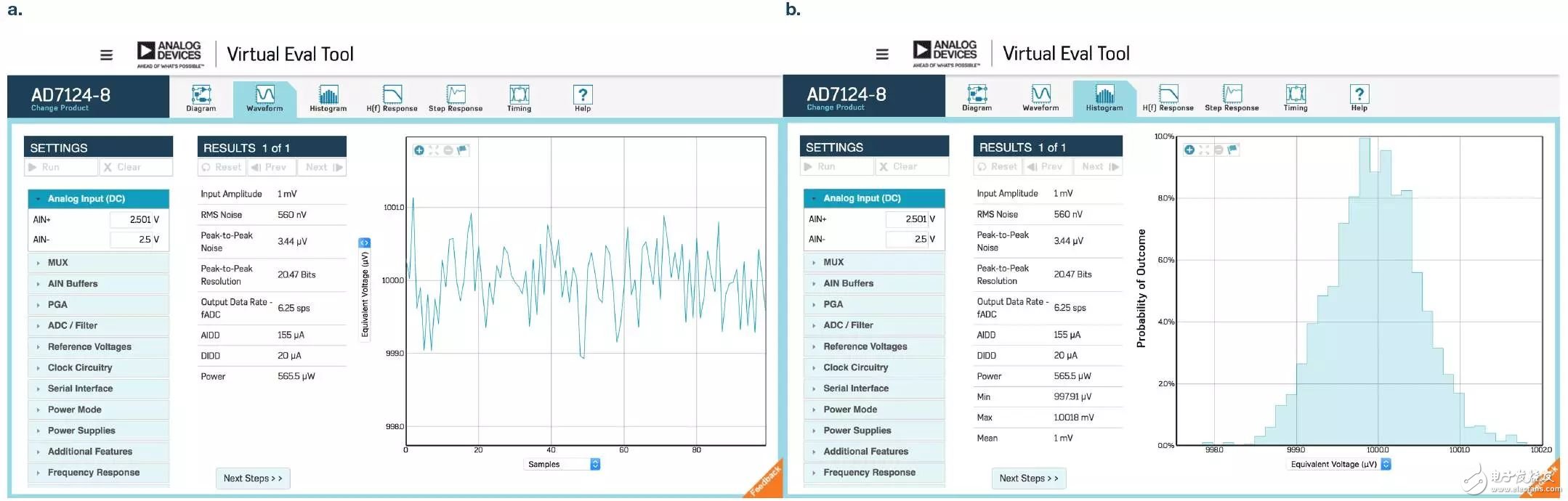

圖2. a)輸入信號的波形；b)輸入信號的直方圖

其次，Virtual Eval還可顯示信號的頻率響應曲線和時域響應功能（圖3a）。通常來說，被選擇的轉換器需要符合奈奎斯特采樣定律。借助時域響應功能，可以計算最大輸入頻率的確切值，包括安全裕度。時域響應功能的上升時間只能通過選擇合適的ADC轉換率來解決——如果轉換率不足，數據就會丟失。

最后，時序圖顯示AD7124的時間響應（圖3b），允許仿真不同場景，如功耗降低或轉換率提升。

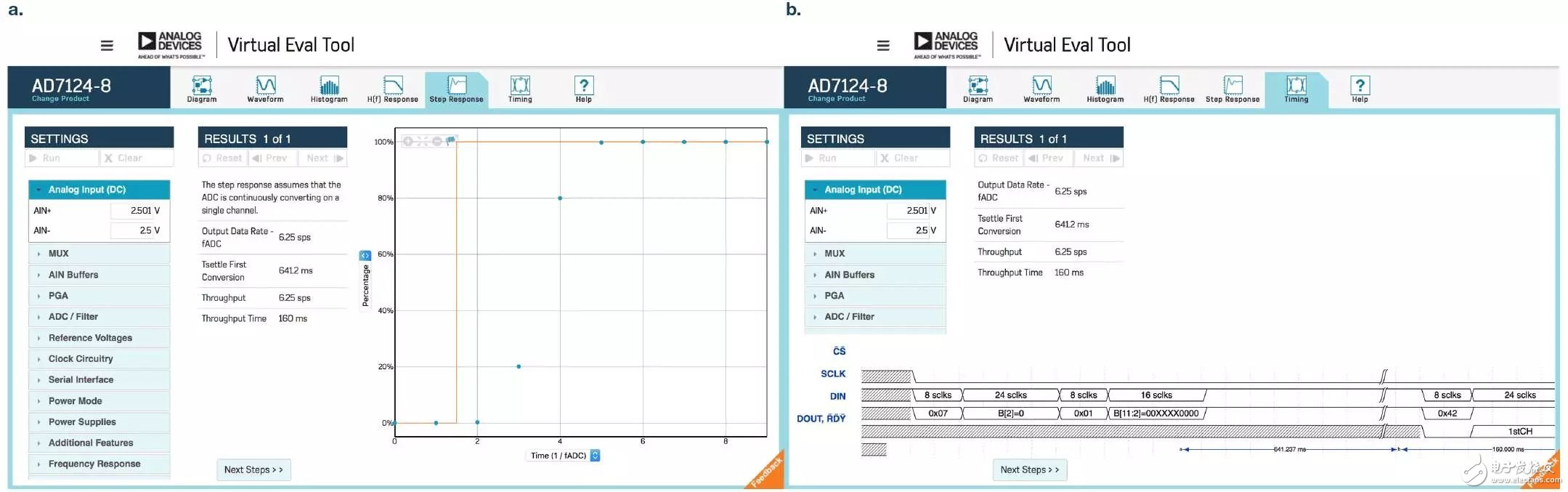

圖3. HB1濾波器響應——DDC實數模式（復數轉實數模塊使能）

Virtual Eval模數轉換器仿真工具可簡單仿真不同條件和場景下的不同ADC。這種方法不僅經濟實惠，還能顯著縮短器件選型過程，讓你可以挑選合適的轉換器，不再需要任何評估板和昂貴的測試。一旦選好轉換器，就能在工具的幫助頁面中找到轉換器的相關設計資料——包含數據手冊和詳細信息。不久之后，數據庫將會擴展到集成模塊中，包括例如帶集成轉換器的AMR傳感器。

最后推薦一篇《Virtual Eval使用指南》，有興趣的小伙伴戳“閱讀原文”查看吧~
