繼電器(Relay)，也稱電驛，是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。

繼電器有多種分類方法，今天我們按照它的工作原理或結構特征給大家介紹幾種常用繼電器。

熱繼電器

熱繼電器是利用電流通過發熱元件時產生熱量而使內部觸點動作的。熱繼電器主要用于電氣設備發熱保護，如電動機過載保護。

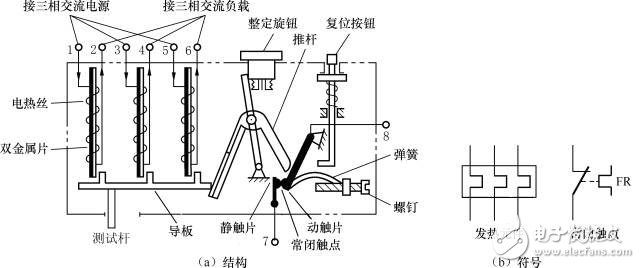

熱繼電器由電熱絲、雙金屬片、導板、測試桿、推桿、動觸片、靜觸片、彈簧、螺釘、復位按鈕和整定旋鈕等組成。只有流過發熱元件的電流超過一定值（發熱元件額定電流值）時，內部機構才會動作，使常閉觸點斷開（或常開觸點閉合），電流越大，動作時間越短。熱繼電器的發熱元件額定電流可以通過整定旋鈕來調整。

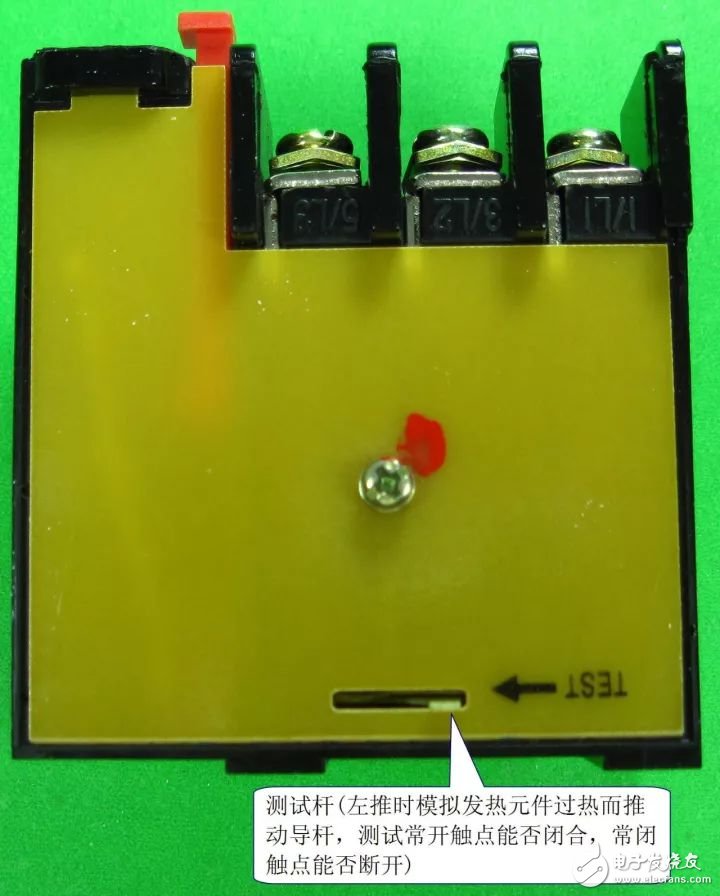

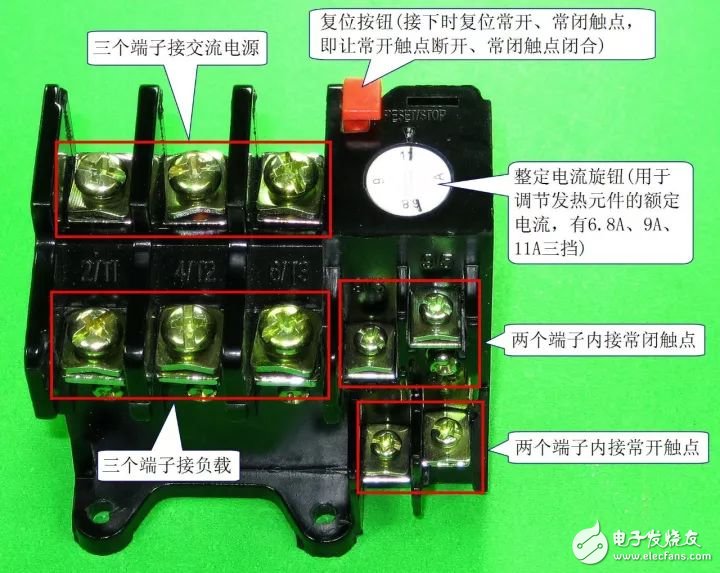

1.外形與接線端

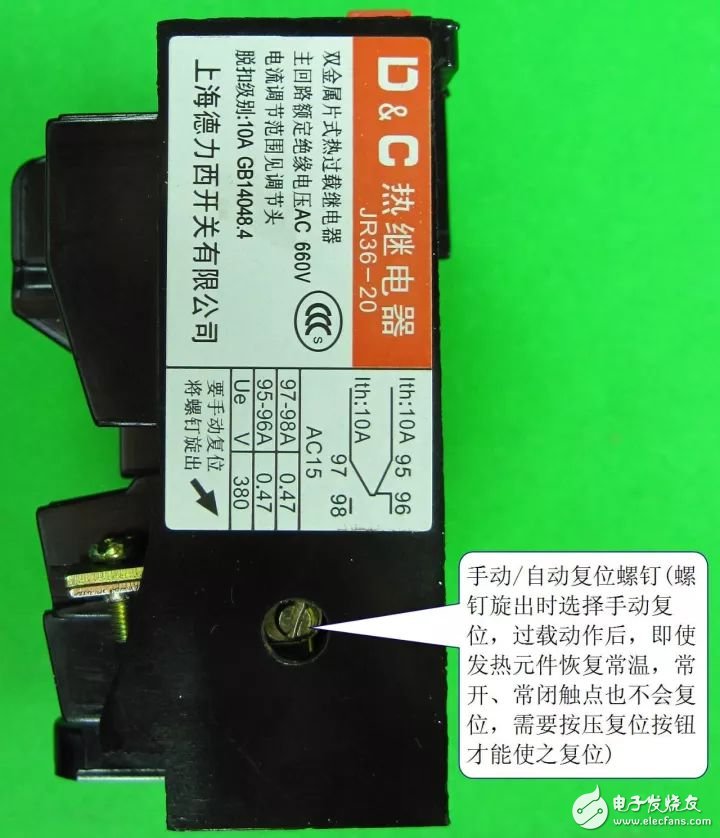

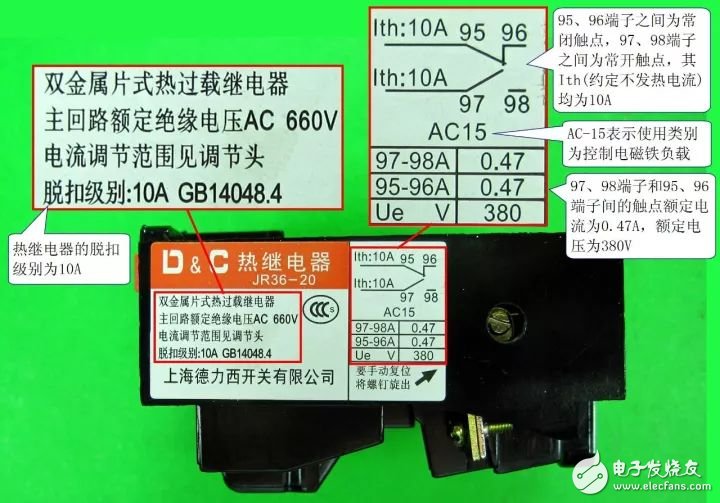

2.銘牌參數的識讀

熱、電磁和固態繼電器的脫扣級別與時間

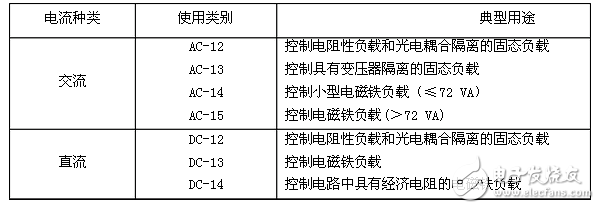

控制電路的電器開關元件的使用類型

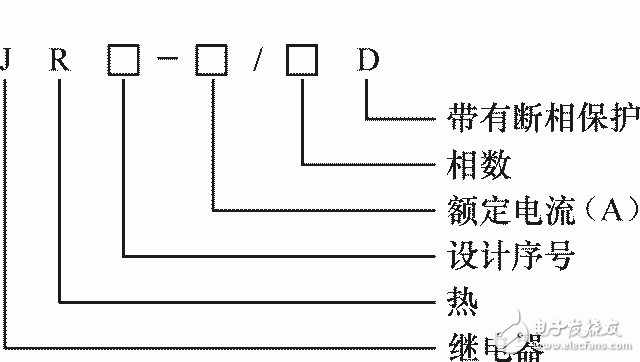

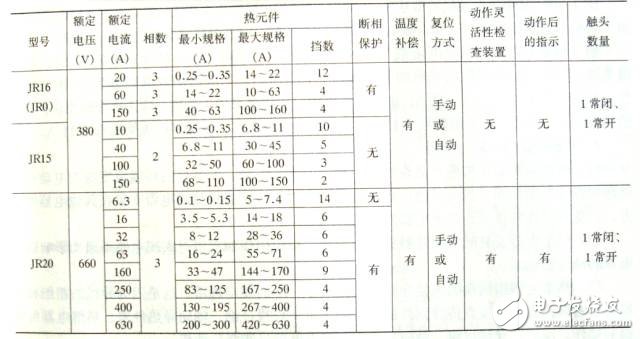

3.型號與參數

4.選用

熱繼電器在選用時，可遵循以下原則：

①在大多數情況下，可選用兩相熱繼電器（對于三相電壓，熱繼電器可只接其中兩相）。對于三相電壓均衡性較差、無人看管的三相電動機，或與大容量電動機共用一組熔斷器的三相電動機，應該選用三相熱繼電器。

②熱繼電器的額定電流應大于負載（一般為電動機）的額定電流。

③熱繼電器的發熱元件的額定電流應略大于負載的額定電流。

④熱繼電器的整定電流一般與電動機的額定電流相等。對于過載容易損壞的電動機，整定電流可調小一些，為電動機額定電流的60%～80%；對于啟動時間較長或帶沖擊性負載的電動機，所接熱繼電器的整定電流可稍大于電動機的額定電流，為其1.1～1.15倍。

5.檢測

1)檢測發熱元件

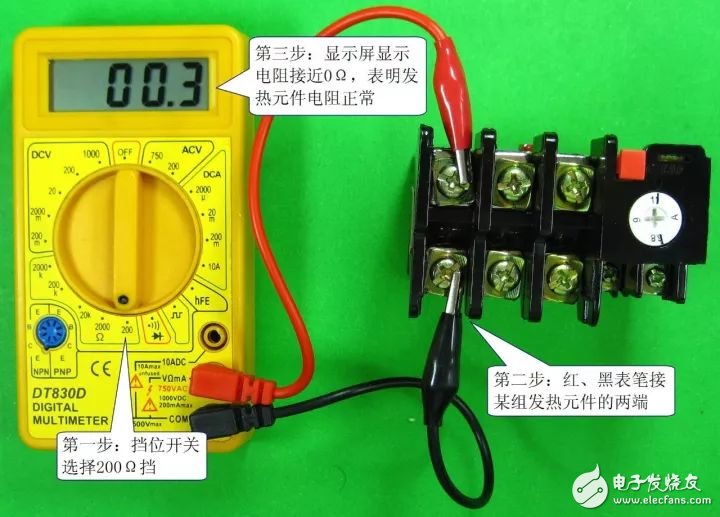

發熱元件由電熱絲或電熱片組成，其電阻很小（接近0Ω）。熱繼電器的發熱元件檢測如下圖所示，三組發熱元件的正常電阻均應接近0Ω，如果電阻無窮大（數字萬用表顯示超出量程符號“1”或“OL”），則為發熱元件開路。

2)檢測觸點

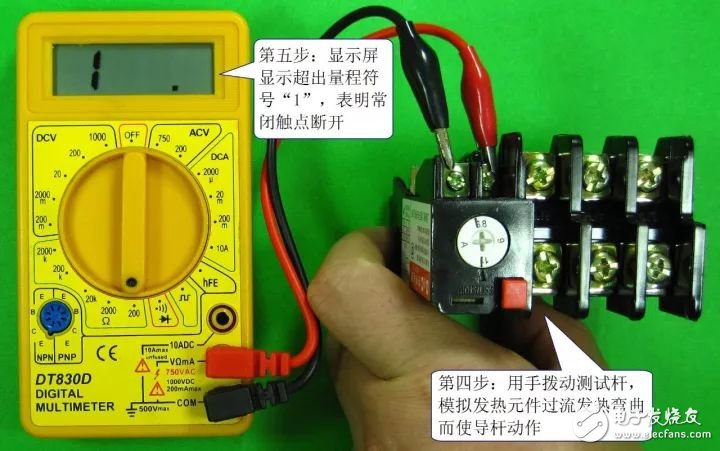

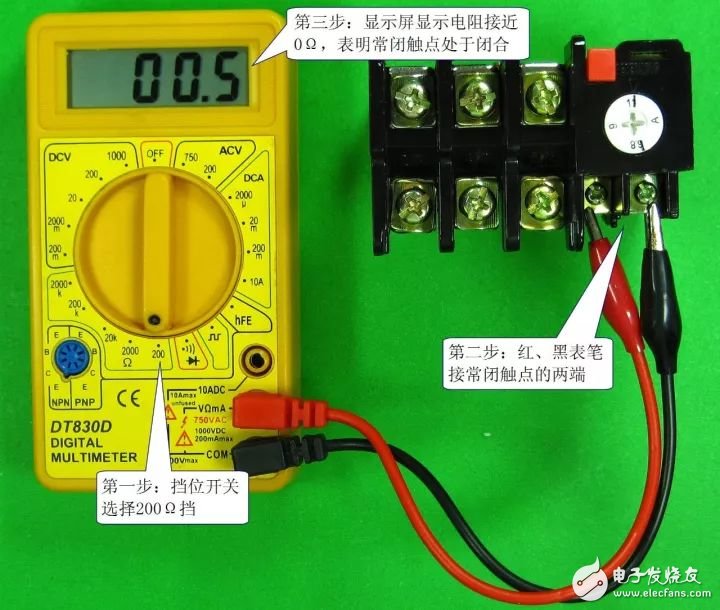

熱繼電器一般有一個常閉觸點和一個常開觸點，觸點檢測包括未動作時檢測和動作時檢測。檢測熱繼電器常閉觸點的電阻如圖下所示，第一張圖為檢測未動作時的常閉觸點電阻，正常應接近0Ω，然后檢測動作時的常閉觸點電阻，檢測時撥動測試桿，如第二張圖所示，模擬發熱元件過流發熱彎曲使觸點動作，常閉觸點應變?yōu)殚_路，電阻為無窮大。

中間繼電器

電流繼電器、電壓繼電器和中間繼電器都屬于電磁繼電器。

中間繼電器實際上也是電壓繼電器，與普通電壓繼電器的不同之處在于，中間繼電器有很多觸點，并且觸點允許流過的電流較大，可以斷開和接通較大電流的電路。

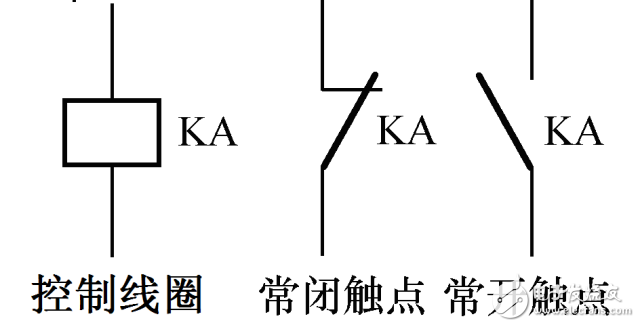

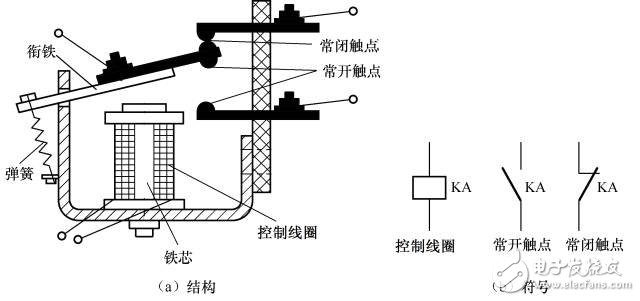

1.符號及實物外形

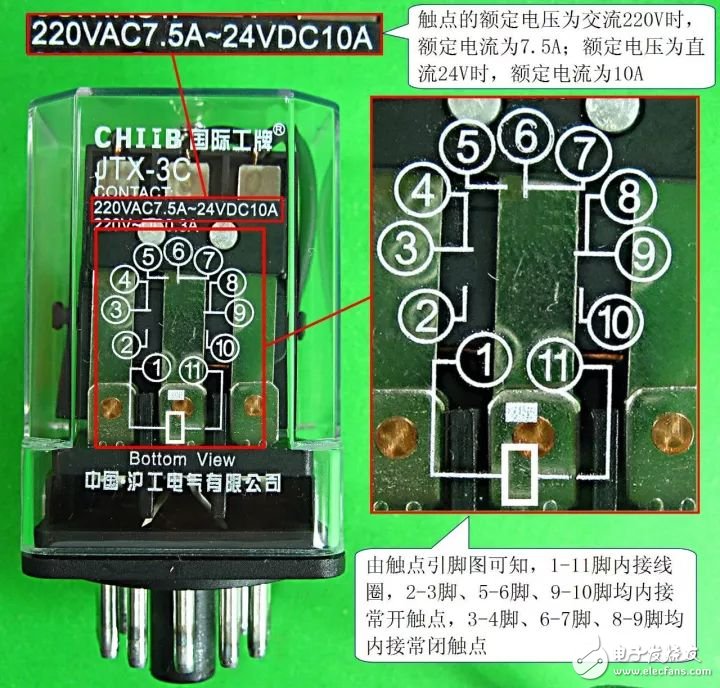

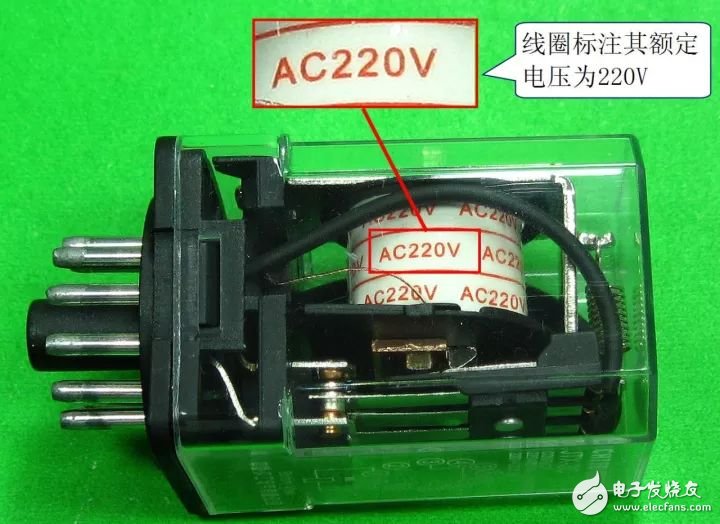

2.引腳觸點圖及重要參數的識讀

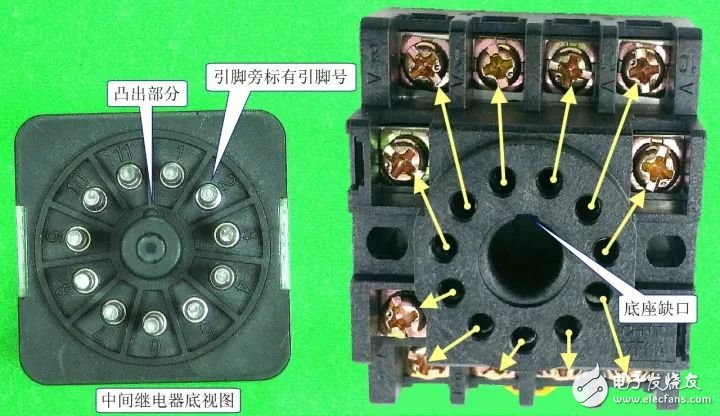

采用直插式引腳的中間繼電器，為了便于接線安裝，需要配合相應的底座使用。

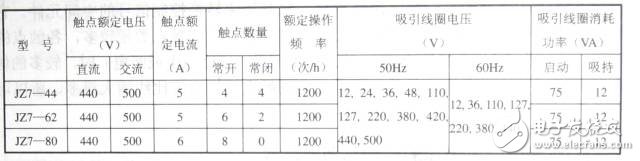

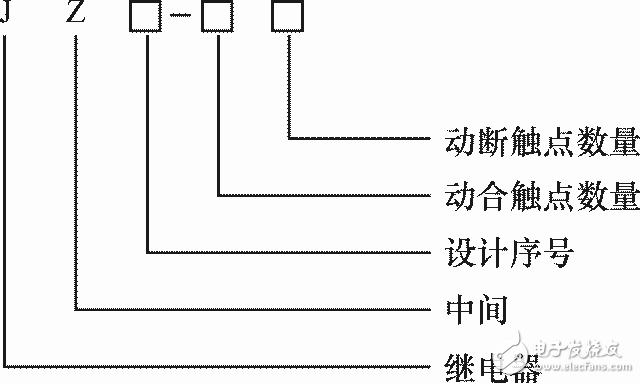

3.型號與參數

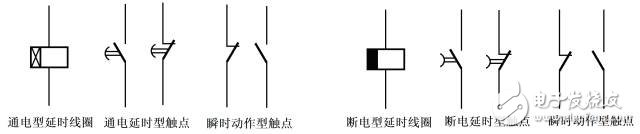

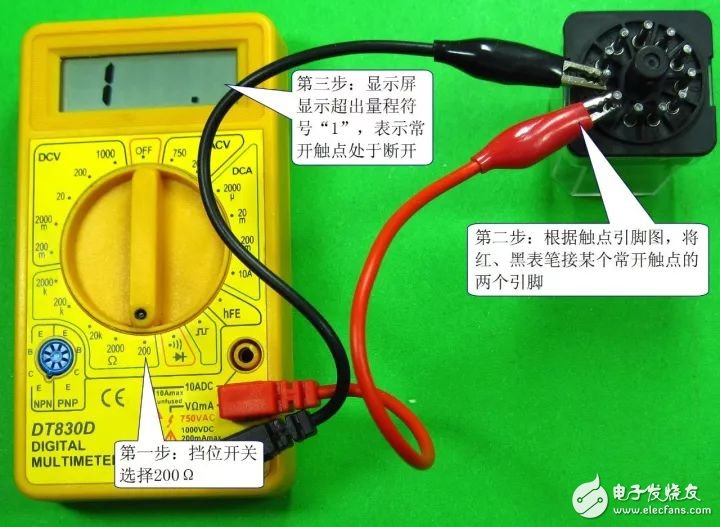

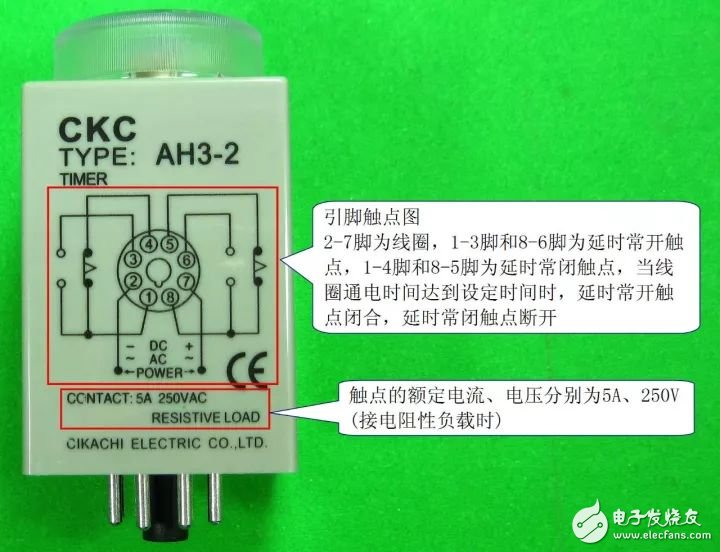

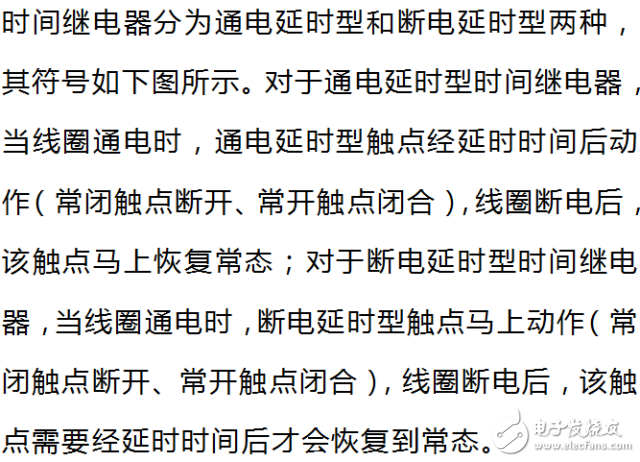

1.外形與符號

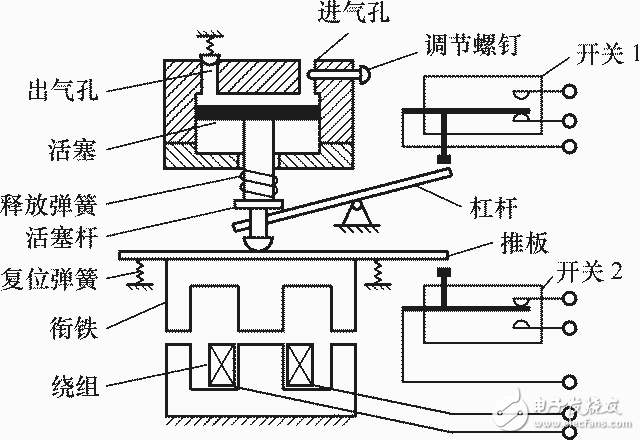

空氣阻尼式時間繼電器的結構

②電磁式時間繼電器延時時間短（0.3～1.6s），但它結構比較簡單，通常用在斷電延時場合和直流電路中。

③電動式時間繼電器的原理與鐘表類似，它是由內部電動機帶動減速齒輪轉動而獲得延時的。這種繼電器延時精度高，延時范圍寬（0.4～72h），但結構比較復雜，價格很貴。

④電子式時間繼電器又稱為電子式時間繼電器，它是利用延時電路來進行延時的。這種繼電器精度高，體積小。

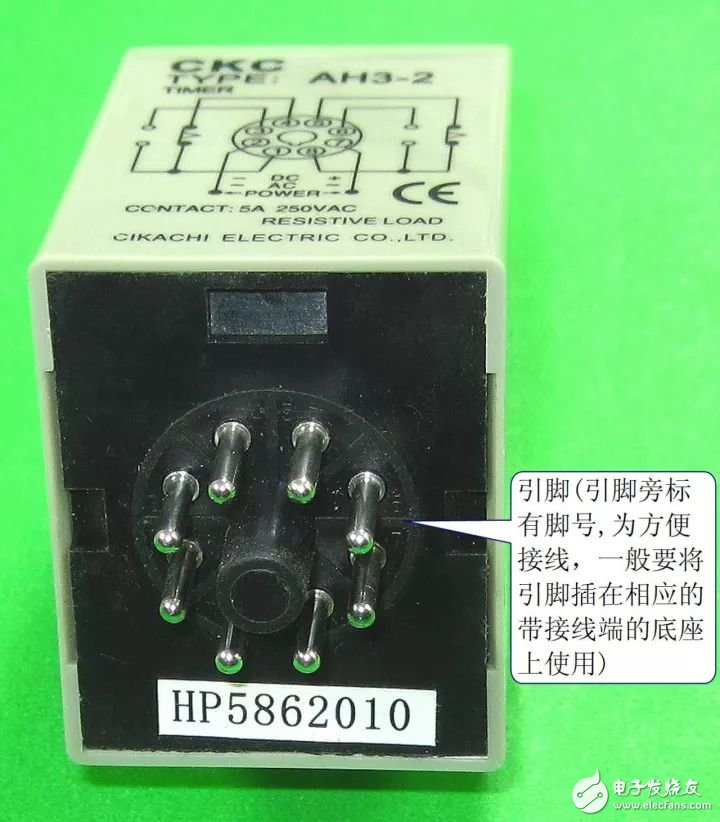

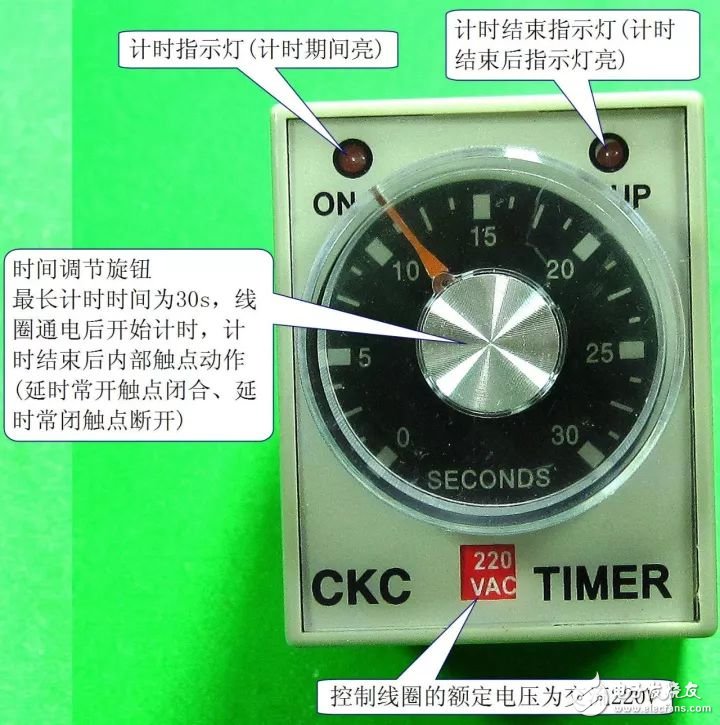

一種常用的通電延時型電子式時間繼電器

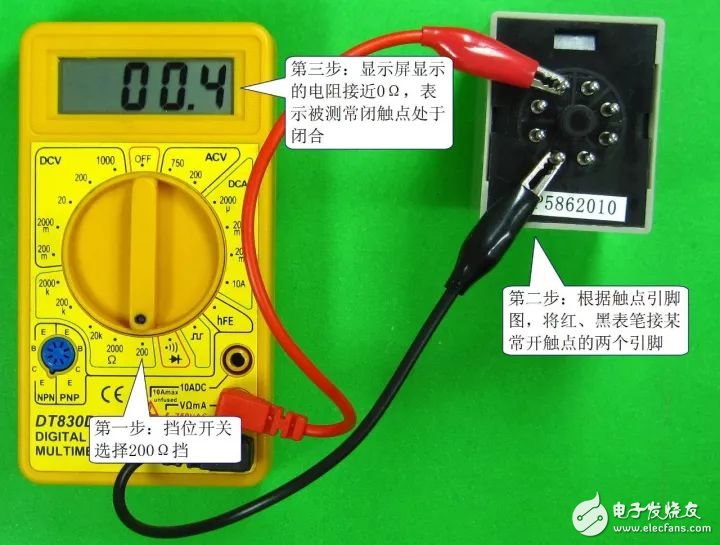

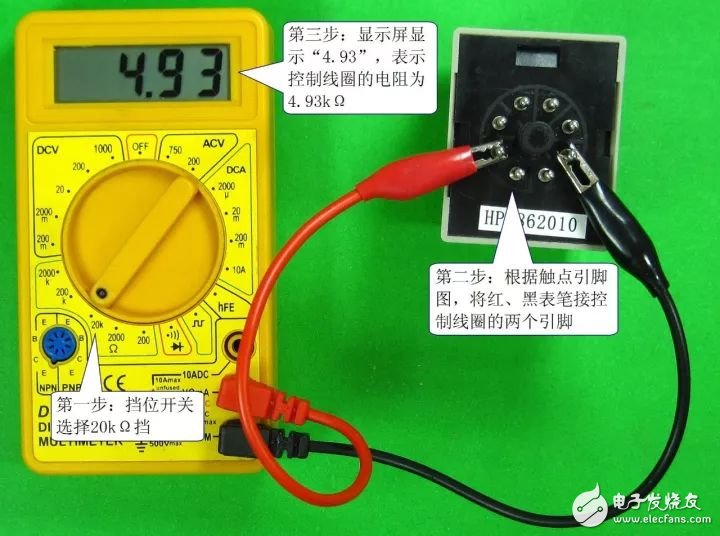

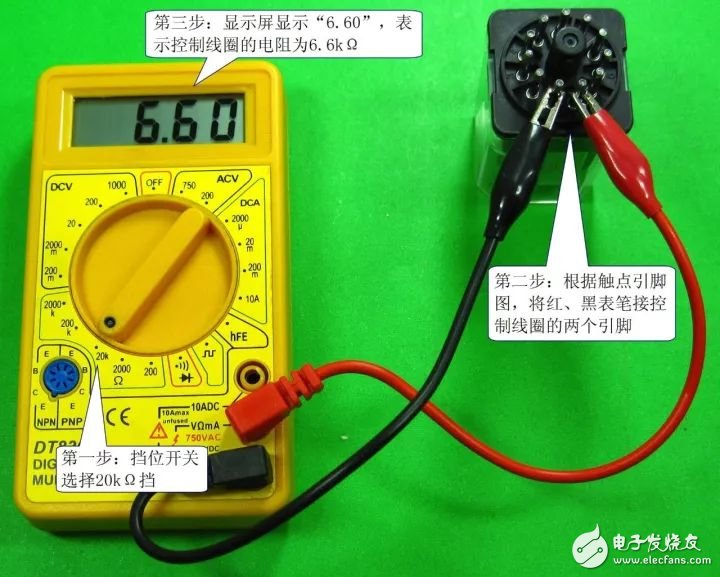

②控制線圈的檢測。時間繼電器控制線圈的檢測如下圖所示。
