轉換原理及參數指標

1. 采樣定理

2. 為了正確無誤的用圖5.2.2中所示的采樣信號vs表示模擬信號vi，必須滿足式中， fs>=2fmax

fs為采樣頻率;fmax為輸入信號vi的最高頻率分量的頻率；上式就是所謂的采樣定理。滿足采樣定理的條件下，可以用一個低通濾波器將信號vs還原為vi，這個低通濾波器的電壓傳輸系數|A(f)|在低于fmax的范圍內應保持不變，而在fs-fmax以前應迅速下降為零，采樣定理規定了A/D轉換的頻率下限。

AD7792 遇到的問題/學到的知識點

學到的知識點：

1.在stm32中

U8 ： unsigned char

U16： unsigned short

U32： unsigned int

2. 在stm32中 AD7792采樣的電壓數值要經過轉換成ASCII碼字符在串口中打印出來有兩種編程方式實現：

u8TempD;

u16 Datau16;

char str[20];

unsigned short iData[3];

u8 Strvbat[8]={'/','/','/',',',0,0,0,0};

u8 ASCII[21]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F','+',//10->16

',',//11-17

'-',//12-18

'.',//13-19

'/',//14-20

};

方式一：（簡潔版）

AD_VBat[TempD] = SPI_Read16Bit();

memcpy(&iData[0],& AD_VBat[TempD],2);

sprintf(str,"%d",iData[0]);

UART1_TX485_Puts(USART1,&str[0]);

方式二：（復雜版）

AD_VBat[TempD] = SPI_Read16Bit();

Datau16 = AD_VBat[TempD];

Strvbat[0]=ASCII[Datau16/10000];

Strvbat[1]=ASCII[Datau16%10000/1000];

Strvbat[2]=ASCII[Datau16%1000/100];

Strvbat[3]=ASCII[Datau16%100/10];

Strvbat[4]=ASCII[Datau16%10];

UART1_TX485_Puts(USART1,&Strvbat[0]);

while(USART_GetFlagStatus(USART1, USART_FLAG_TXE)==RESET);

3.遇到的問題

問題一：通過串口打印，采樣的數值為32768左右轉化后的電池電壓為2.5V,而電池實際電壓應該為3.32v采樣數值應該為43582左右的數值；

問題根源:通道切換的問題；

AD7792有3個模擬輸入通道，初始化AD7792配置函數中，寫配置寄存器SPI_SendByte(0x10); /* 寫配置寄存器*/

SPI_Send16Bit(0x1080); // 偏置電壓禁用禁用熔斷電流單極性編碼內部基準

SPI_Send16Bit(0x1080)設置的采樣通道是采樣電流的通道，所以采樣的是電流的數值；

題二：在移植AD7792獨立出來時，發現電池電壓采樣值打印為0000;

問題根源：SPI配置問題；

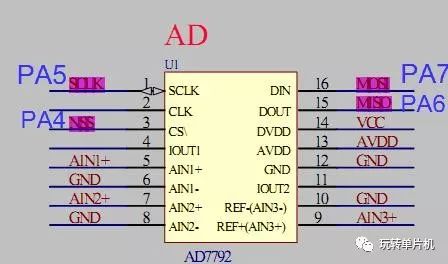

原理圖：

錯誤配置：

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7 ;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //復用推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空輸入

GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //通用推挽輸出

GPIO_Init(GPIOA, &GPIO_InitStructure);

正確配置：

/* Configure SPI1 pins: SCK, MISO and MOSI */

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_4|GPIO_Pin_7;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //通用推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

/* 配置MISO為輸入 */

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空輸入

GPIO_Init(GPIOA, &GPIO_InitStructure);
