首先聲明：萬用表只能大致測試變頻器的主電源回路和輸出逆變的好壞，也不能保證測試的準確性。如果變頻器有控制方面棘手問題，最好找專業修變頻器的師傅搞最穩妥。

在進行電子電路設計時，就必定會接觸一些測試測量儀器，萬用表就是其中之一。萬用表一般對直流電流、直流電壓、交流電壓等進行測量。變頻器是一種修改電機的工作電源頻率，來實現控制交流電動機的設備，隨著工業化的普及，變頻器越來越多的應用到現代電子領域。本篇文章就將為大家介紹如何使用萬用表來測量變頻器的好壞。

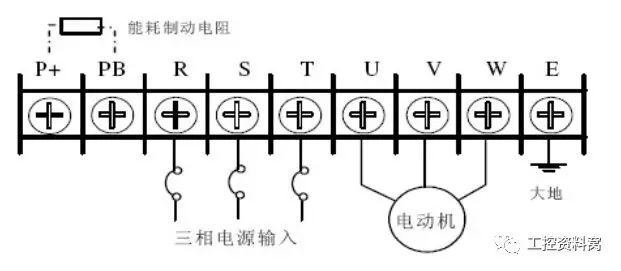

為了人身安全，必須確保機器斷電，等待其電源指示燈熄滅后，拆除變頻器輸入電源線R、S、T和輸出線U、V、W，再進行操作！

測試整流電路找到變頻器內部直流電源的P端和N端（注： 變頻器P端是整流橋整流后出來的正極，N端即為整流后出來的負極，PB是接制動電阻的端子），將萬用表調到二極管檔，紅表棒接到P端，黑表棒分別依到R、S、T，應該有大約幾十歐的阻值，且基本平衡。

相反將黑表棒接到P端，紅表棒依次接到R、S、T，有一個接近于無窮大的阻值（萬用表顯示為 1）。將紅表棒接到N端，重復以上步驟，都應得到相同結果。

如果有以下結果，可以判定電路已出現異常：

A、阻值三相不平衡，可以說明整流橋故障。

B、紅表棒接P端時，電阻無窮大，可以斷定整流橋故障或起動電阻出現故障。

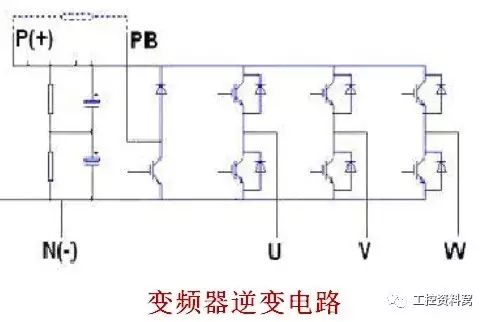

測試逆變電路將紅表棒接到P端,黑表棒分別接U、V、W上，應該有幾十歐的阻值，且各相阻值基本相同，反相應該為無窮大。

將黑表棒接到N端，紅表棒分別接U、V、W上，重復以上步驟應得到相同結果，否則可確定是逆變模塊故障。

注意：本方法需要變頻器正常通電。

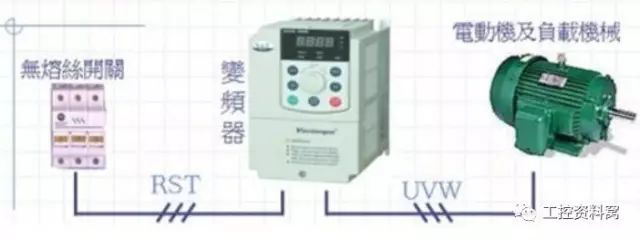

用變頻器現場拖動一臺功率匹配的異步電機空載運行，調節其頻率f由50Hz開始下降一直到最低頻率。

注：最低頻率計算方法——（同步轉速-額定轉速）×極對數p÷60。例如，一臺4極電機，額定轉速是1470轉，最低頻率=（1500-1470）×2÷60=1Hz。

在此過程用電流表檢測電機空載電流，如果空載電流在頻率下降過程中很平穩，能保持基本不變，則說明是一臺好變頻器。
