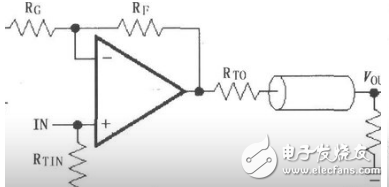

反相/同相放大電路中平衡電阻的作用
疑難問題：
一般反相/同相放大電路中都會有一個平衡電阻，這個平衡電阻的作用是什么?
(1)為芯片內部的晶體管提供一個合適的靜態偏置。芯片內部的電路通常都是直接耦合的，它能夠自動調節靜態工作點，但是，如果某個輸入引腳被直接接到了電源或者地，它的自動調節功能就不正常了，因為芯片內部的晶體管無法抬高地線的電壓，也無法拉低電源的電壓，這就導致芯片不能滿足虛短、虛斷的條件，電路需要另外分析。
(2)消除靜態基極電流對輸出電壓的影響，大小應與兩輸入端外界直流通路的等效電阻值平衡，這也是其得名的原因。
