近期，云南某鐵塔公司與當?shù)啬戏诫娋W(wǎng)合作，建成了國內首座在110KV高壓電力鐵塔上加掛天線的4G通信基站。這也是通信鐵塔與高壓電力塔的第一次成功“合體”。

通信鐵塔與高壓電力塔是如何“合體”的？

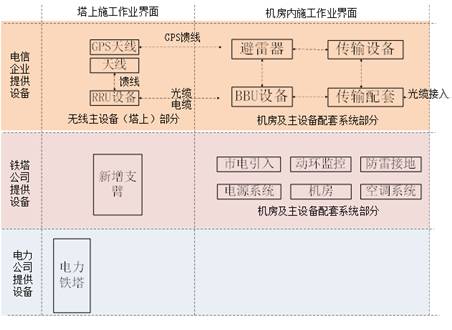

云南鐵塔與云南南方電網公司對“關于電力鐵塔加掛基站天線技術方案”達成共識，制定了雙方的分工界面對各自的方案可行性、施工安全性、后期維護提出預案。

云南鐵塔負責:電力塔附屬構件、機房及附屬設施的建設，包括電力塔新增支臂，機房，配套設備、照明、消防等。

云南電網負責：電力塔加掛天線及新增支臂方案審核、上塔設備安裝施工方案的編制與實施。

電信企業負責：無線、傳輸系統的建設，上塔部分設備包括無線主設備RRU、天饋系統和射頻光纖及RRU電源線；塔下設備包括無線主設備BBU、基站接入光纜，傳輸設備，傳輸配套。

同時選定站址位于云南省昆明市官渡區大板橋新320國道包裝城路口（經度102.865564，緯度25.038682），主要覆蓋新320國道區域。

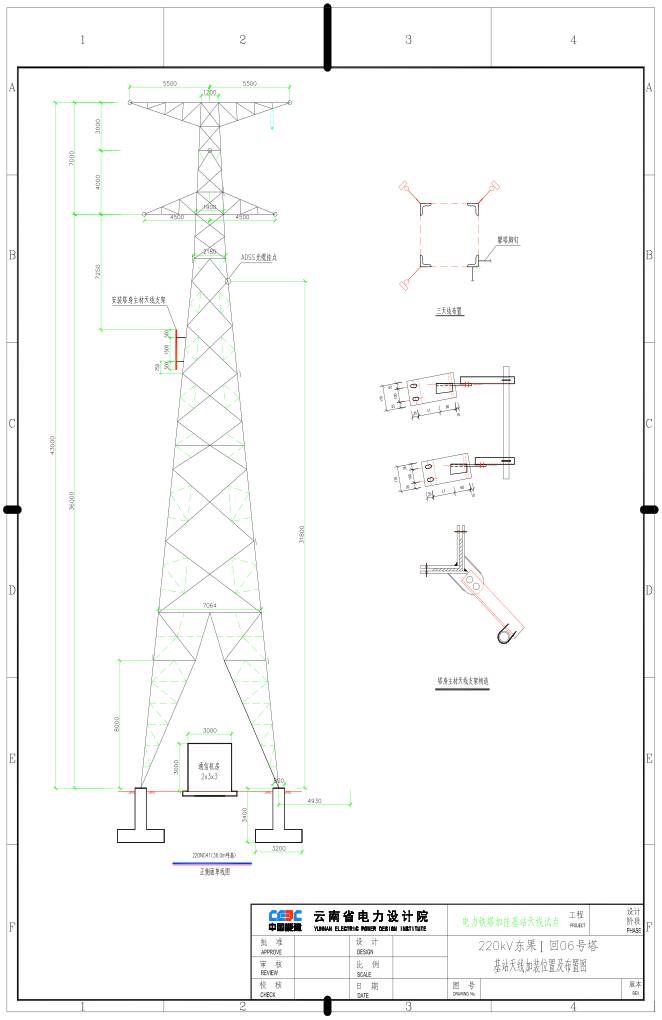

該站利舊共享南方電網43米角鋼塔，支臂上沿距離下層電線掛點7.25米,支臂使用抱箍固定于塔身，不破壞塔身結構。鐵塔平臺天線掛高為26.25米，可滿足移動基站設備安裝需求。

塔下新增機房，基礎獨立，新建接地系統，基站電纜線和光纜沿塔身用卡子或扎帶固定。

完成通信機房基礎土建施工。

完成基站鐵甲機房的安裝。

完成基站機房內電源配套設備的安裝。

基站機房的低壓直供電引入和基站天線的塔上支臂、天饋線以及RRU等設備材料的完成安裝。

成功完成超限塔材更換、基站天線安裝、電纜線引下等最后階段工作。通信基站的順利投入運行。

現在進行4G數據流量測試，結果顯示該站附近區域信號良好。

安全性怎么樣？

在通信鐵塔建設中，一直還保留著與高壓電力塔保持一定距離的規范。而這次直接在電力鐵塔上加掛基站天線，高壓線產生的磁場對通信信號是否會產生干擾，加掛設備是否會影響鐵塔本身負荷穩定性，以及是否會帶來其他安全隱患？

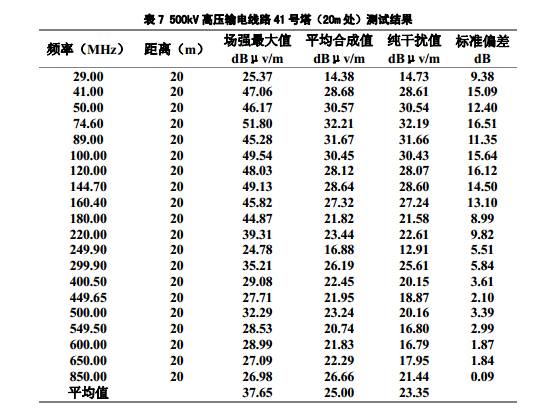

根據“中國電機工程學會電磁干擾專業委員會第九屆學術會議” 中的論文《高壓輸電線路與 GSM 基站電磁兼容性分析》（王毅、山東電力工程咨詢院）中的測試結果顯示，高壓輸電線路的無線電干擾集中在 50Hz 及其高次諧波中，且主要為在 1～30MHz的波段中。對于 800MHz、 900MHz、 1800MHz 的無線電干擾值可以認為處在 dB(μv/m)的數量級或更小。

因此，該項論文得出結論“從電磁兼容的角度出發，兩個不同系統若存在電磁干擾，首先是工作頻率發生交叉或重疊，其次是干擾源的干擾強度對敏感設備造成了危害，顯然，高壓輸電線路的無線電干擾的頻段遠離了 GSM通信的工作頻段，不會對 GSM 基站造成影響?！?/p>

而根據電力設計院《電力鐵塔加掛基站天線試點實施專題報告》加掛基站天線對桿塔桿件受力影響較小，引起的應力比（指對試件循環加載時的最小荷載與最大載荷之比）變化大概在1%，完全在承重安全范圍之內。

同時，電力鐵塔設有防雷措施，新增設備共用電力鐵塔設置的聯合地網，保護范圍包含基站機房、天饋系統。在電纜進入機房處再設置室外接地排、用于電纜的最后一點接地；從而保證天線、塔上設備均在電力鐵塔避雷線（針）保護范圍內。

是的，通信鐵塔與電力鐵塔也就這樣成功“合體”了。

根據《通信業“十三五”發展規劃》，已經明確提出，拓展基礎設施共建共享的深度和廣度，加強與廣電、電力、鐵路、交通、市政設施等跨行業的共建共享，也許未來還有更多的合體。

毫無疑問，這對鐵塔公司、電信企業和電網公司是多方共贏的好事，或許未來還有更多的“合體”…
