拆小米智能家居產品溫濕度傳感器，PCB上都有這些電子元器件
上月，小米帶來了一個全新的智能硬件產品小米溫濕度傳感器。
本文引用地址：外觀來看，小米溫濕度傳感器造型小巧，設計也是明顯的小米風格，可以隨意吸附在墻面、桌椅之上。
通過這枚傳感器，用戶可以隨時隨地查看室內溫濕度情況及歷史曲線，其溫度檢測精度達0.3℃，相對濕度檢測精度達3%。
小米溫濕度傳感器還支持異常提醒，當溫濕度偏離舒適范圍時，APP會及時收到信息推送。

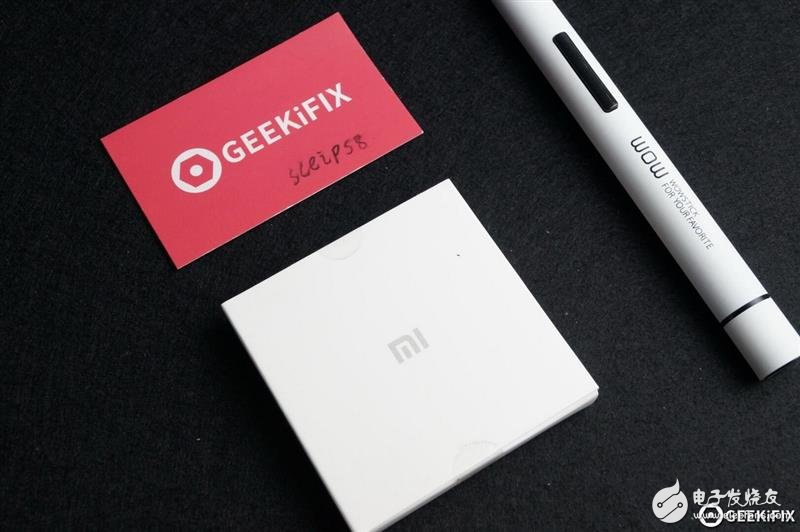

小米溫濕度傳感器外包裝配色簡潔，包裝盒薄薄一片體積非常小。

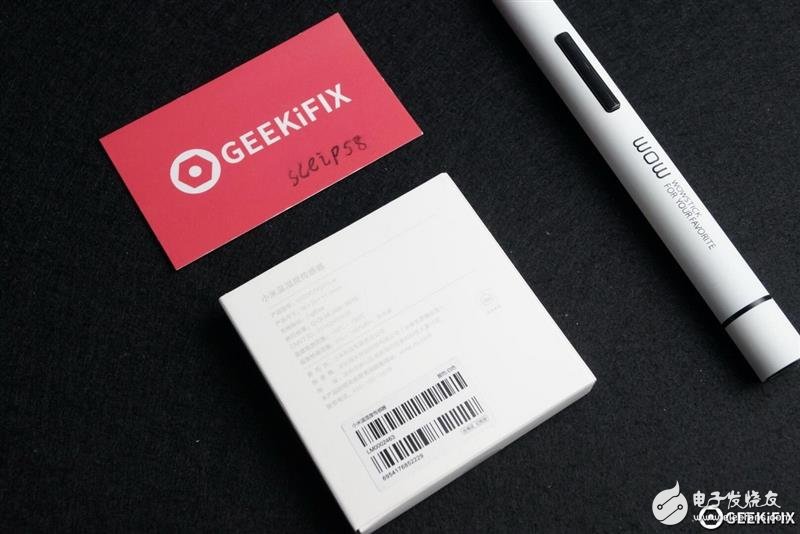

包裝盒背面注明了詳細的規格參數等信息。

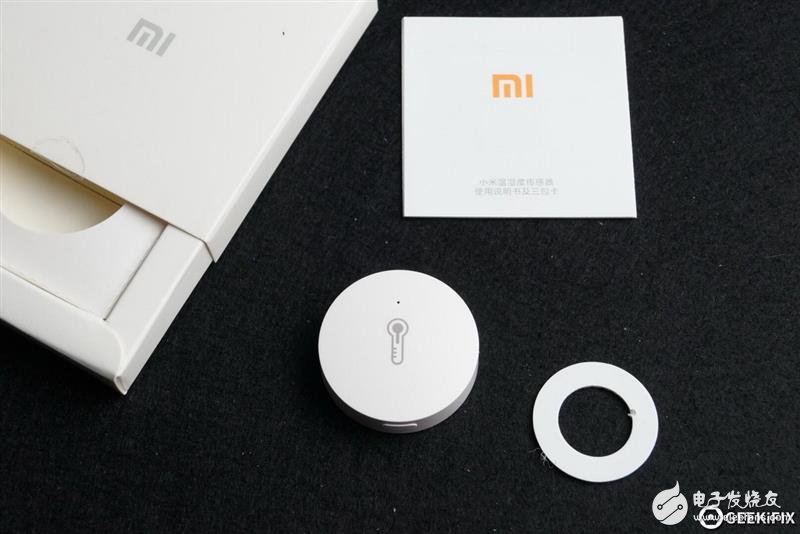

包裝盒內物品：小米溫濕度傳感器x1、貼紙x1、紙質說明書x1。

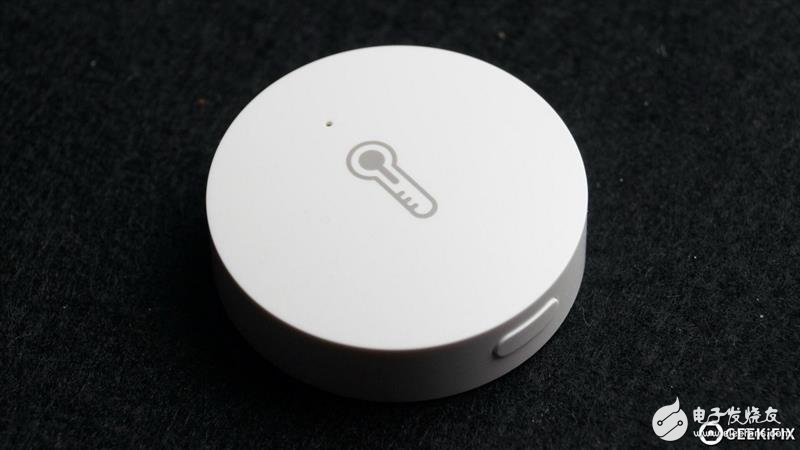

小米溫濕度傳感器外殼上只有一顆重置物理按鍵，體積與脈動的瓶蓋大小相仿，非常的小巧安裝在家居環境中幾乎感覺不到它的存在。

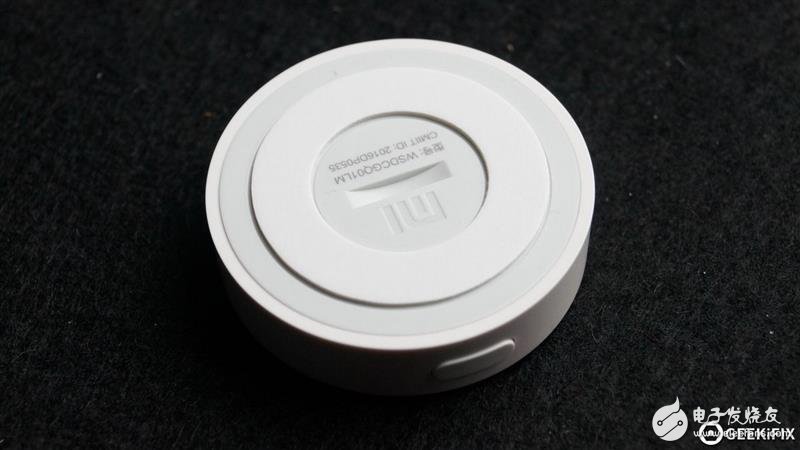

小米溫濕度傳感器背面有方便粘貼的貼紙，后蓋的一字凹槽使用一元硬幣即可旋開，方便更換電池。

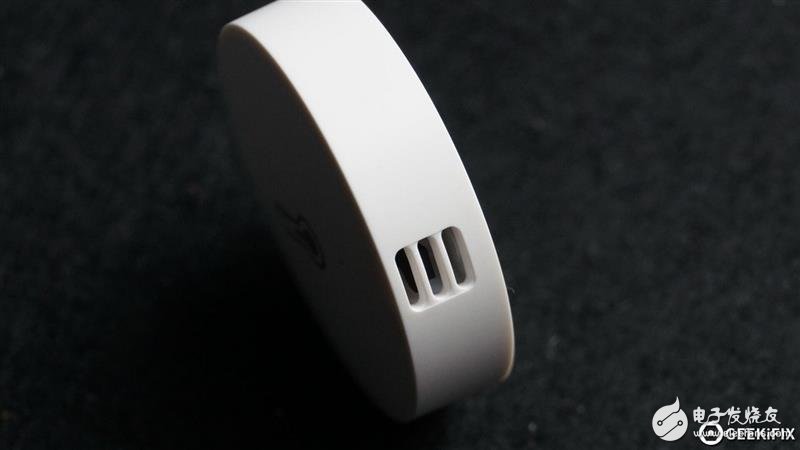

在小米溫濕度傳感器側面有一處鏤空，里面隱藏著溫濕度感應探頭。

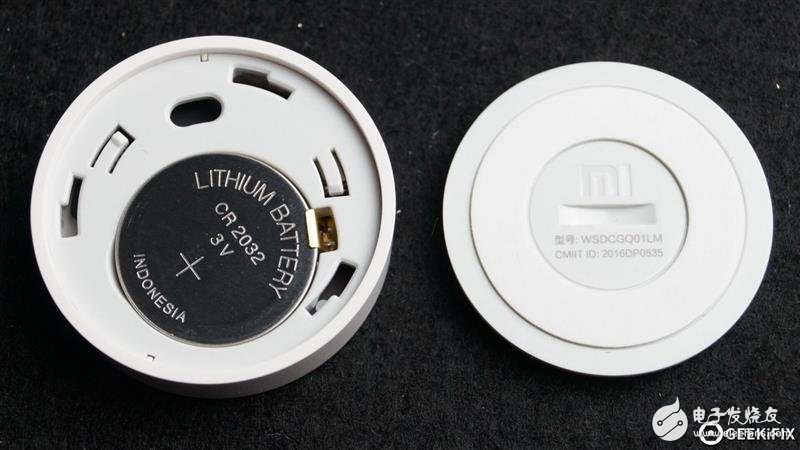

逆時針旋轉后蓋即可打開，小米溫濕度傳感器是用一顆CR2032紐扣電池。取出電池使用撬片即可輕松取出主板。

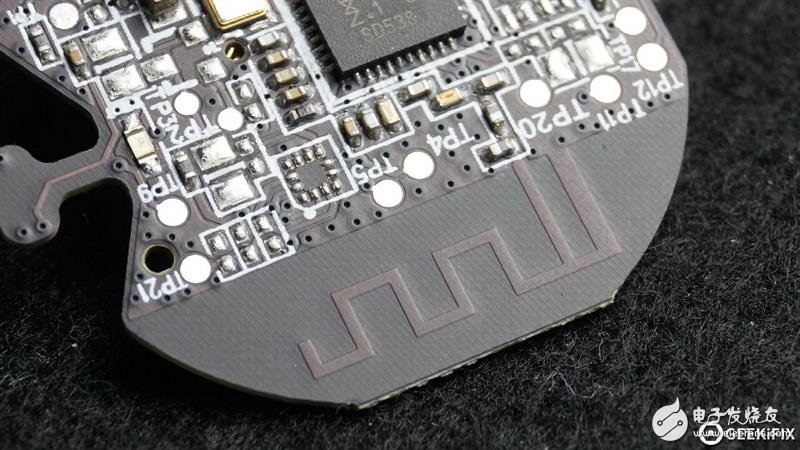

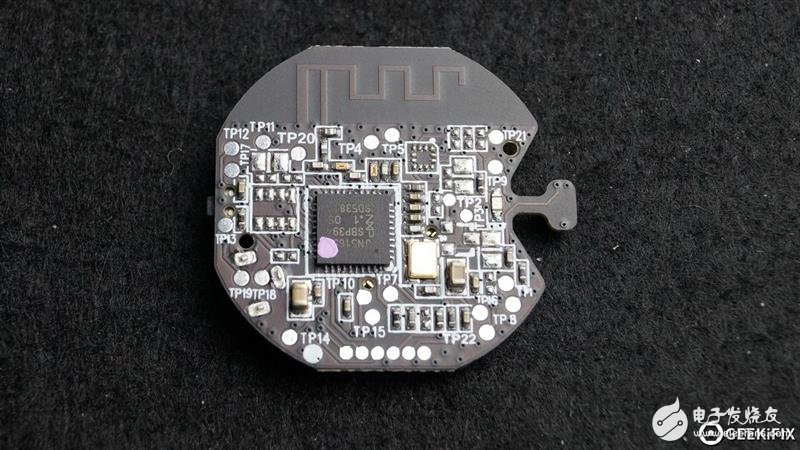

主板正反面，集成度非常高，只有一顆主控IC。

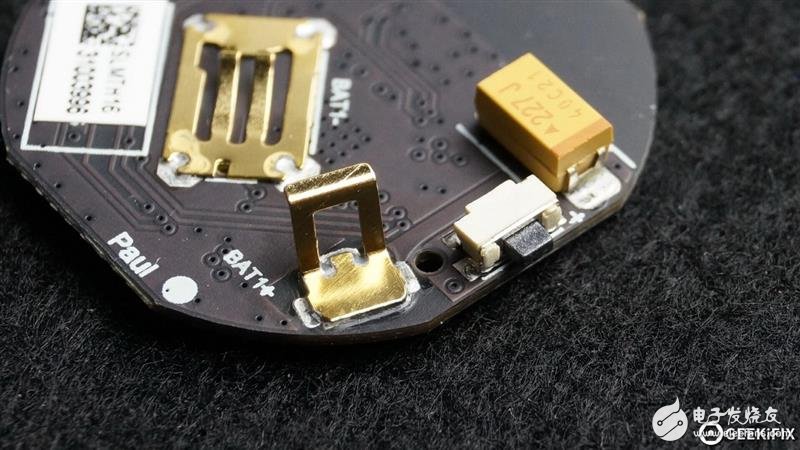

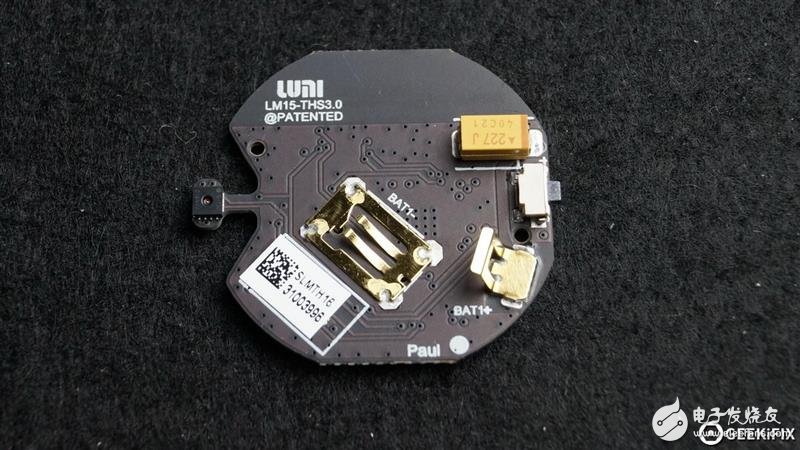

鍍金的電池接觸彈片，旁邊是重置微動按鍵。

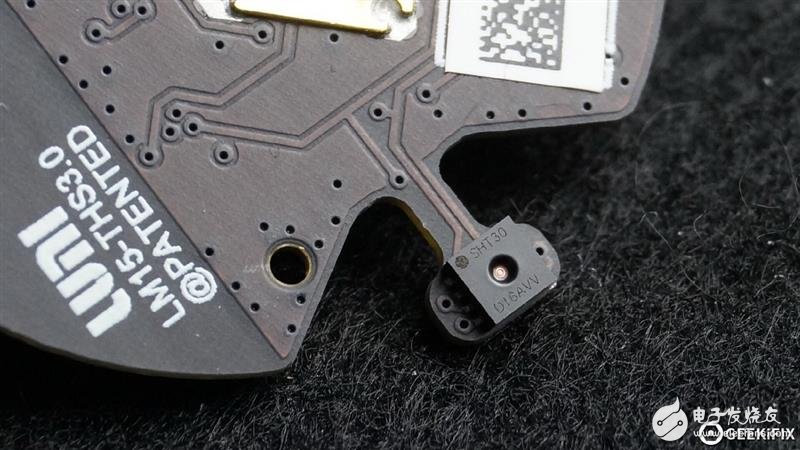

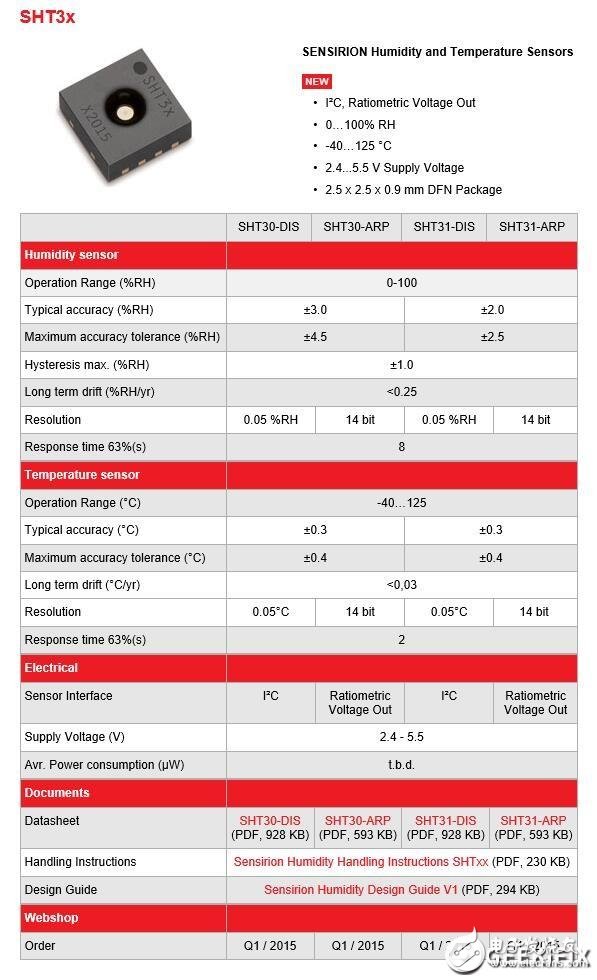

溫濕度感應探頭特寫。小米溫濕度傳感器使用了來自GLYN型號為SHT30溫濕度感應探頭。

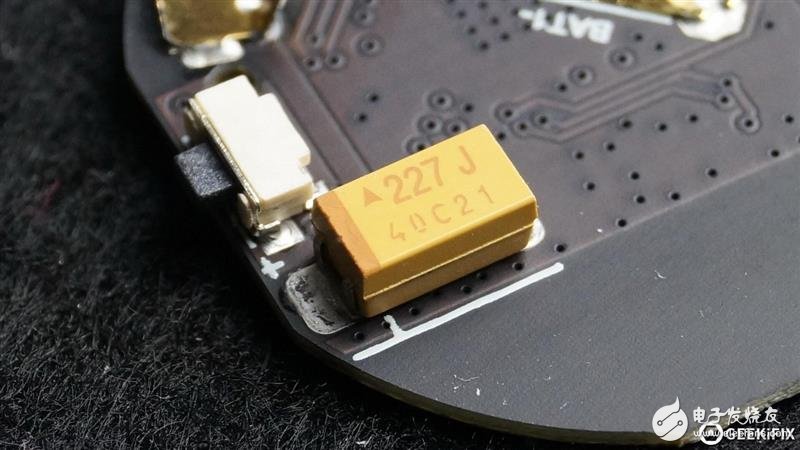

主板上使用了一顆來自AVX的鉭電容，耐壓6.3v容量220微法。

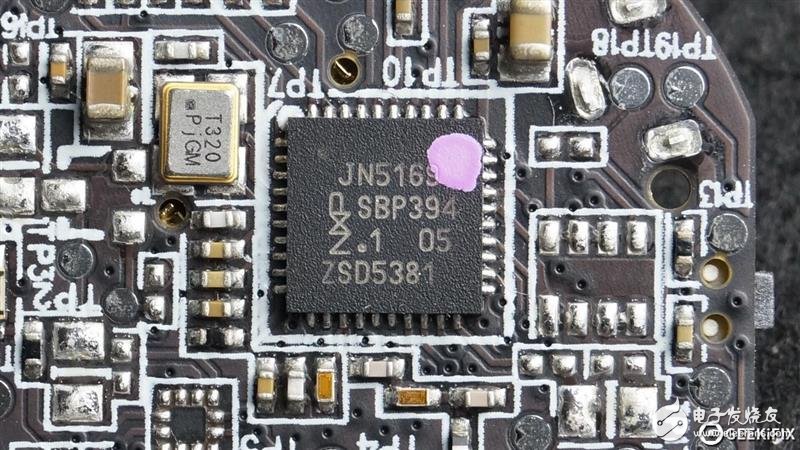

來自恩智浦的型號為JN5169無線微控制器。JN5169:ZigBeeandIEEE802.15.4無線控制器、512KBFlash、32KBRAM。

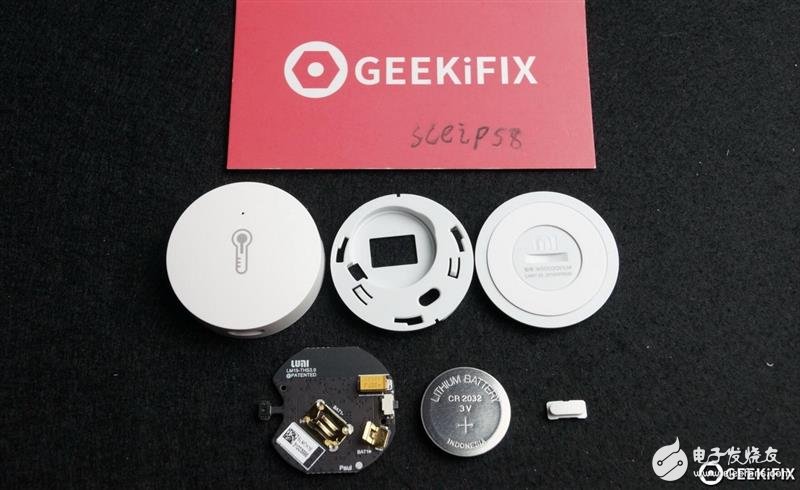

全家福。
