發電廠、變電站、動力車間中的高壓控制柜由于在運行過程中負荷較大、老化等原因?qū)е陆佑|電阻過大發熱，但是由于其密閉運行、內部空間狹小以及絕緣保護等原因，內部溫度幾乎無法監控，因此使用無線測溫是避免電力事故的有效解決方案。

高壓開關柜是用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用的一種必要電氣設備，電壓等級在3.6kV到550kV。據統計每年發生的電力事故40%是由于高壓電氣設備過熱導致；而采用高壓開關柜的供電系統中發生的電纜運行故障的70%是因為連接部位接觸電阻變大、過負荷等引起接頭溫度過高所致。因此，對高壓開關柜連接點的溫度變化進行實時監測及預警勢在必行。

圖 1 高壓控制柜

目前電廠高壓開關柜觸頭溫度監測有多種方式。近年來出現了采用無線電傳輸方式進行溫度采集的監測系統，滿足了非接觸檢測的要求，檢測系統中的通信控制器不僅能發送接收數據，而且具有了數據存儲、液晶顯示、報警等功能。

項目細節

測溫系統由無線測溫終端、無線測溫集中器、GPRS DTU傳輸模塊和溫度監控中心構成。無線測溫終端負責對高壓開關柜內的溫度進行采集，并通過無線ZigBee傳輸模塊進行實時發送數據。無線測溫集中器負責對數據的接收、處理，并通過RS485總線將數據傳輸給變電站管理中心。管理中心的計算機軟件實現監測數據的顯示和數據庫的訪問，以便集中管理和最優控制。同時將監控計算機所采集到的溫度數據利用GPRS DTU遠程傳輸?shù)綔囟缺O(jiān)測中心，并在溫度監測中心計算機中進行顯示、存儲、分析與報警。

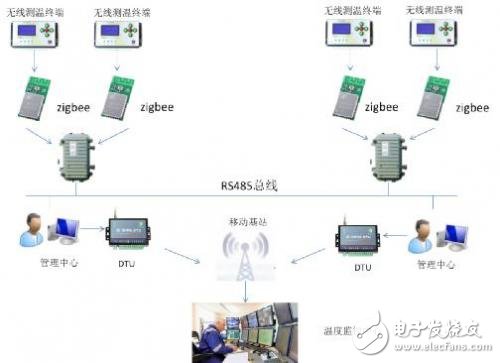

圖 2 系統拓?fù)鋱D

此方案的高壓開關無線測溫系統，能夠?qū)崿F(xiàn)對分散地域的多個高壓開關柜內溫度進行集中有效監測，能大大提高高壓開關柜的安全運行。

無線測溫系統的優勢

1、先進的數字化及GPRS網絡傳輸技術，獨特的絕緣性能夠隔離開關柜的高壓準確測量高壓觸點的運行溫度。

2、通信系統能長期經受惡劣環境例如較強的電磁干擾和高溫的考驗，并保持通信的暢通。

3、雙向通信，滿足多業務傳輸速度要求。

4、標準化設計，沒有復雜的引線，完全絕緣，造價低廉。

圖 3 ZLG致遠電子GPRS DTU
