首先需要安裝Atmel Data Visualizer這個軟件，如果你還沒有安裝，可以到atmel商店下載（需要注冊），或者到論壇資源貼中下載（我已經上傳了）。

這個軟件不是做為AS6的擴展安裝的，而是一個單獨的軟件，所以安裝后在AS6中看不到這個軟件，需要在開始菜單的atmel下去找這個軟件。也就是說Data Visualizer是獨立于AS6的。

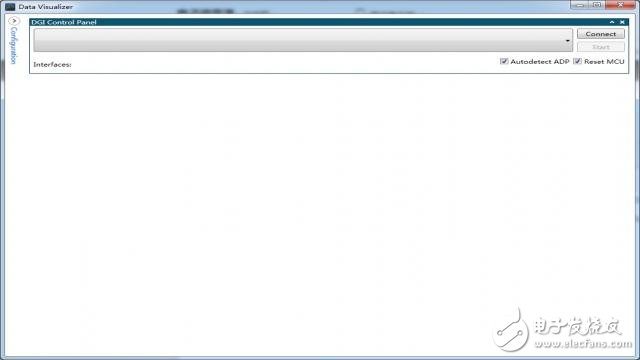

先運行Data Visualizer，會出現下面界面。因為沒有連接開發板，所以沒有顯示。

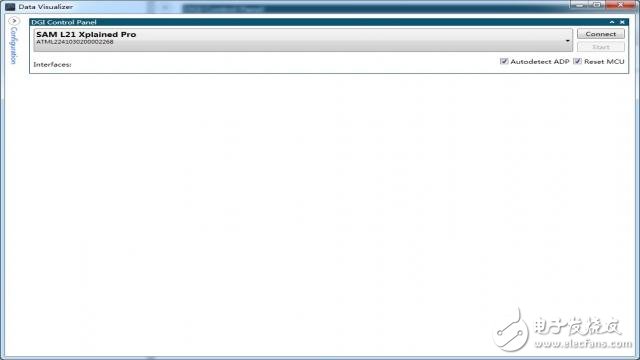

連接開發板，很快Data Visualizer就識別出開發板了。

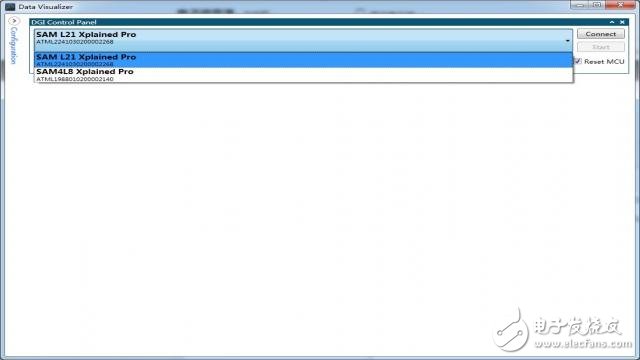

如果連接了多個開發板，可以從下拉框中進行選擇。

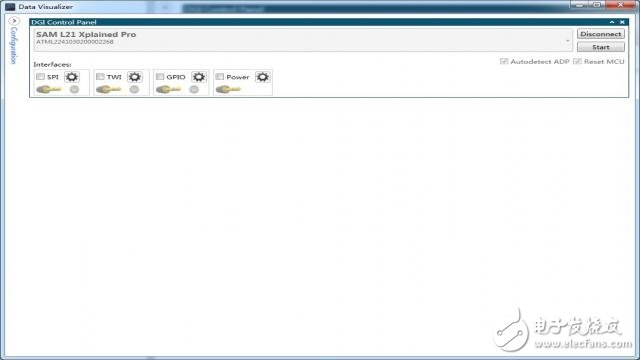

選擇開發板，點擊右邊的連接（connect），連接后才能進行后面的操作。

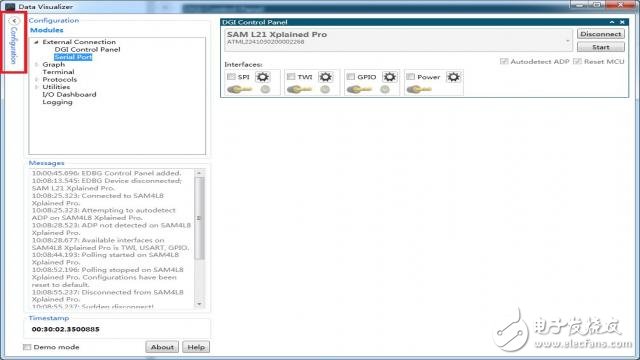

可以在左上角的Configuration進行參數配置、添加顯示模塊。一般情況下我們可以添加Serial Port（串口）模塊，它可以當作串口終端使用，無需另外的串口軟件了。

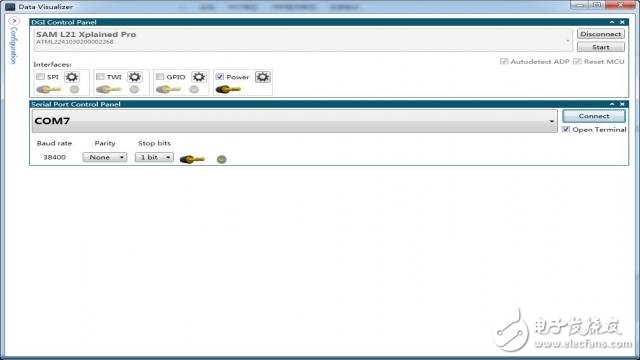

雙擊就可以添加一個模塊，我們需要添加一個Serial Port模塊，方便后面的測試。當然用其它的串口軟件也行。串口的波特率需要設置為38400，好像這個波特率是Atmel比較偏愛的，其它例程一般也使用這個波特率。

為了測試功耗，還需要將power那個框前面的勾選上，不然就不會測試功耗。功耗測試模塊是SAM L21 xplained pro開發板才開始加入的，在開發板的反面使用了一個SAM D20芯片專門用于測試運行電流。

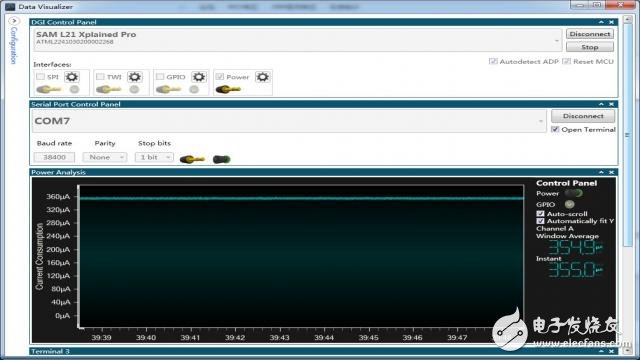

分別點擊DGI Control Panel上的start按鈕和Serial Port上的Connect，就進入了功耗測試。

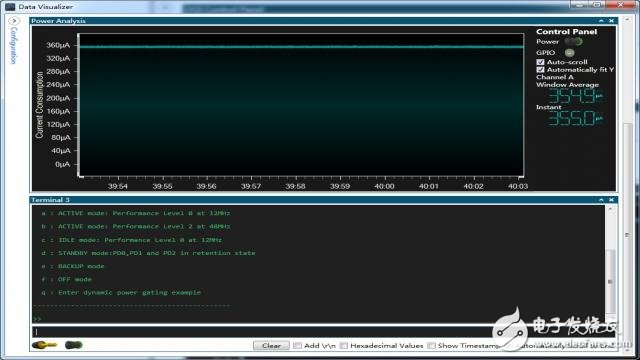

默認情況，屏幕顯示不下，需要滾到到下面才能看到串口的內容。

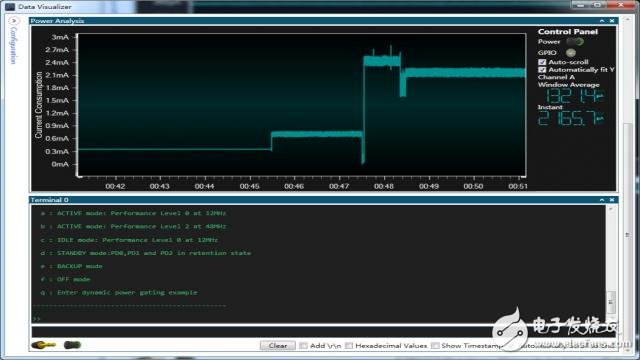

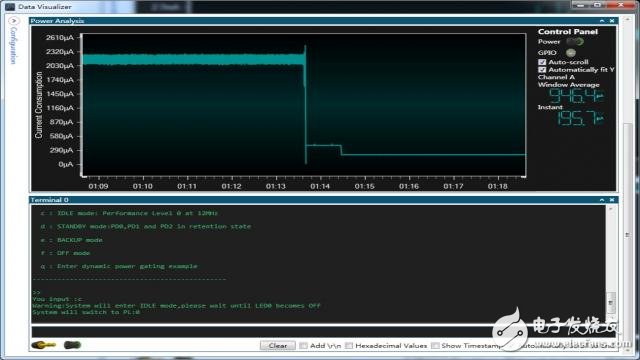

在串口輸入框中輸入不同參數，就可以進入不同的運行模式，看到運行電流的變化。（這是針對LOW_POWER_SAML_LOW_POWER例程）
