當我們談?wù)?a target="_blank">電腦、手機或其他電子設備時，"主板"這個詞經常被提及。但你是否好奇，這塊承載著各種電子元件、連接著所有部件的主板，它的內部結構究竟是什么樣的？今天，就讓我們跟隨捷多邦的腳步，一起拆解一塊主板，揭開多層板的秘密。

首先，我們需要明確一點：現代電子設備中使用的絕大多數都是多層 PCB（印制電路板）。與早期簡單的單層或雙層 PCB 相比，多層 PCB 具有更高的集成度、更好的電磁兼容性以及更優異的機械性能。那么，一塊主板到底有幾層呢？答案可能比你想象的要多。

讓我們以一塊常見的電腦主板為例。首先，我們仔細觀察主板的外觀，可以看到各種電子元件、插槽和接口。這些只是冰山一角，真正的秘密隱藏在主板的內部。

第一步：準備工具
為了拆解主板，我們需要準備一些工具，包括熱風槍、電烙鐵、鑷子、放大鏡等。當然，安全永遠是第一位的，操作時務必佩戴防護眼鏡和防靜電手環。

第二步：移除元件
使用熱風槍和電烙鐵，小心地將主板上的主要元件移除，例如 CPU 插槽、內存插槽、各種芯片等。這個過程需要耐心和技巧，避免損壞元件和 PCB。

第三步：層層剝離
當大部分元件被移除后，我們可以開始觀察 PCB 的內部結構了。你會發現，主板的表面有一層或多層銅箔，這些銅箔通過鉆孔和沉銅工藝連接在一起，形成立體的電路網絡。

第四步：揭開秘密

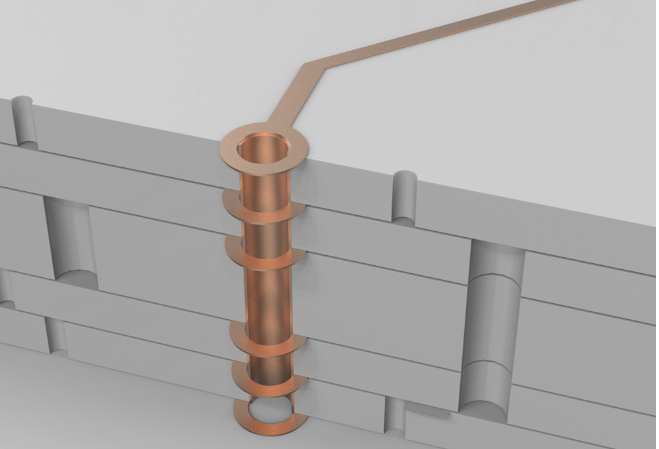

使用刀具小心地剝開 PCB 的表層，你會驚訝地發現，里面還有一層、兩層、甚至更多層電路。這些電路層通過過孔相互連接，實現了不同層之間的信號傳輸。

捷多邦的工藝與技術
在多層 PCB 的制造過程中，捷多邦憑借其先進的生產工藝和嚴格的質量控制，確保每一層電路都精準無誤。捷多邦采用的高精度鉆孔技術、干膜貼附技術以及多層板壓合技術，都處于行業領先水平。這使得捷多邦生產的多層 PCB 具有高可靠性、高穩定性和長壽命，能夠滿足各種嚴苛的應用環境。

層數越多，性能越強？
那么，是不是層數越多，主板的性能就越強呢？并非完全如此。多層 PCB 的設計需要綜合考慮電路的復雜度、信號完整性、電磁兼容性以及成本等因素。過多的層數會增加制造成本和信號延遲，因此，設計師需要在性能和成本之間找到最佳的平衡點。捷多邦的工程師團隊擁有豐富的經驗，能夠根據客戶的具體需求，設計出最合適的 PCB 方案。
