富瀚微FH8626V300L開發板，其SDK基于RT-Thread操作系統，該平臺默認適配了多款sensor。若想要接入一款全新的sensor，則可參考本文。在接入sensor的時候，需要按照下文描述的內容實現富瀚微sensor相關的接口函數，最后運行相應的程序。在接入過程中遇到的一些常見問題，可通過列舉的排查手段進行定位。

目錄

制作sensor驅動庫

新增Sensor的代碼添加

固件的重新編譯

出圖問題排查

申請?jiān)囉瞄_發板

1 制作sensor驅動庫

進入SDK目錄：

FH8626V300_RT_V1.0.0_20250627/docs_tools/software/pc/sensor-build/fh8626v300/isp/libs/sensor/，目錄下存有SDK已適配過的sensor驅動。選擇其中一個senor驅動為模板，進行目標sensor驅動制作，以sc200ai_mipi為參照，添加cv2005_mipi驅動：

驅動配置準備

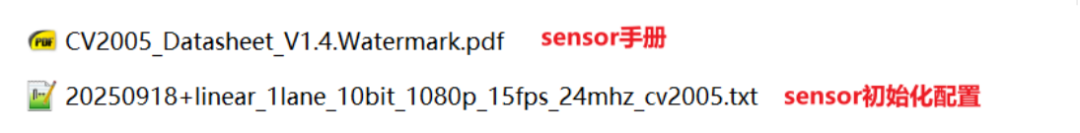

聯系sensor廠商申請sensor的手冊和使用模式的初始化寄存器配置，F(xiàn)H8626V300L芯片可以支持支持 1x2lane Sensor 或 2x1lane Sensor，典型應用2x1920x1080@15fps：

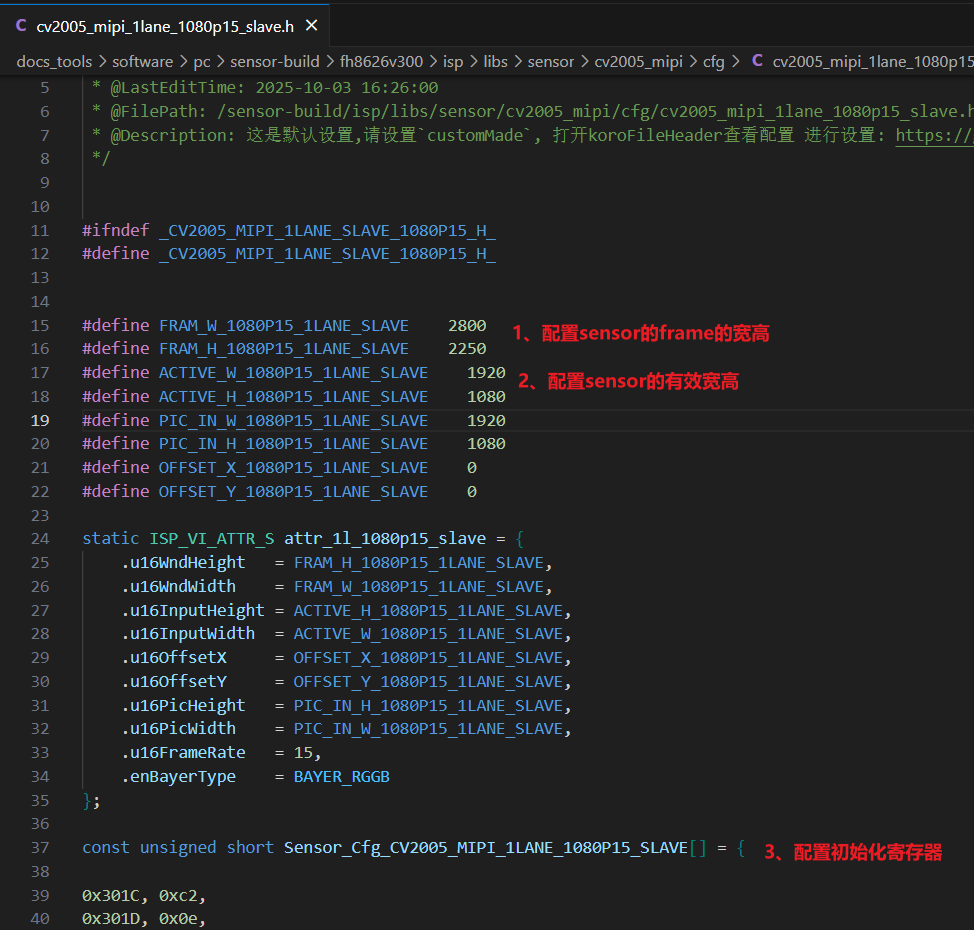

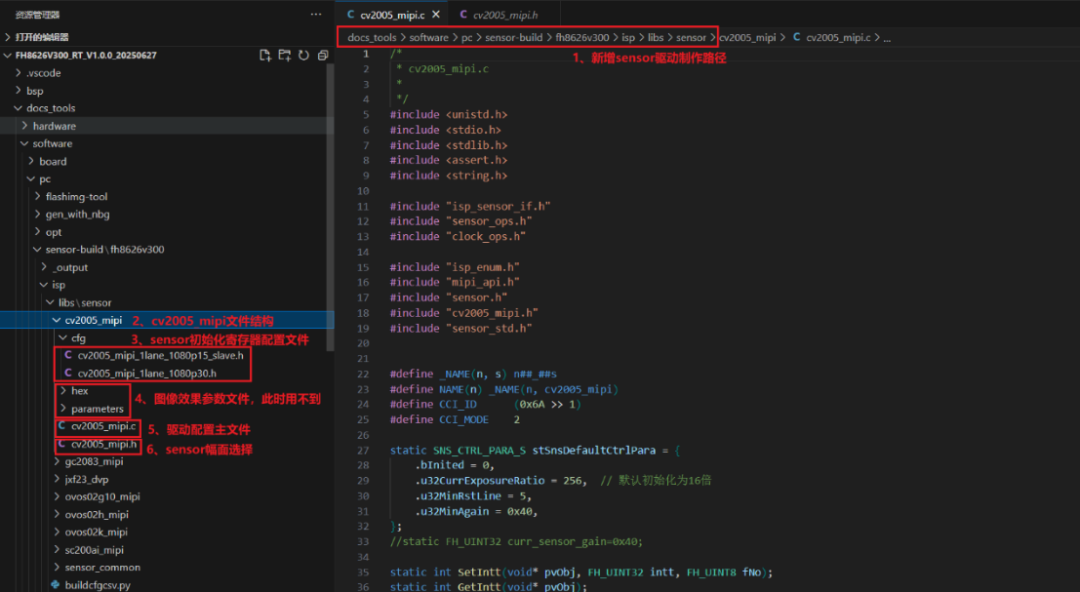

制作初始化配置.h文件

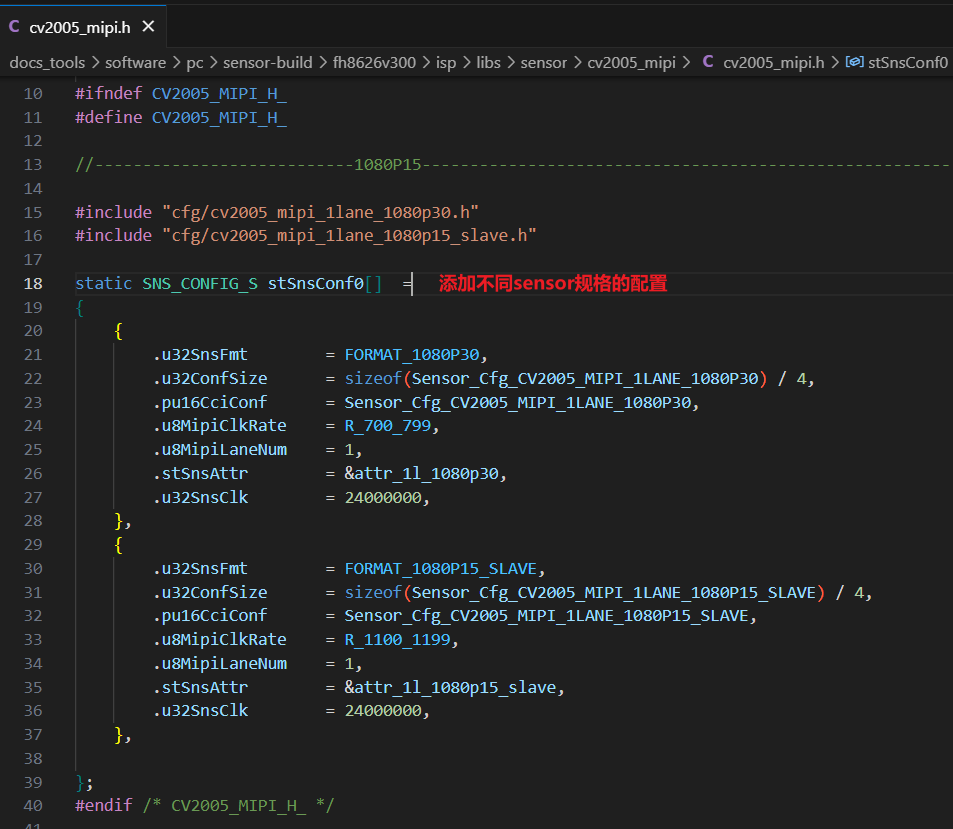

配置不同sensor規格

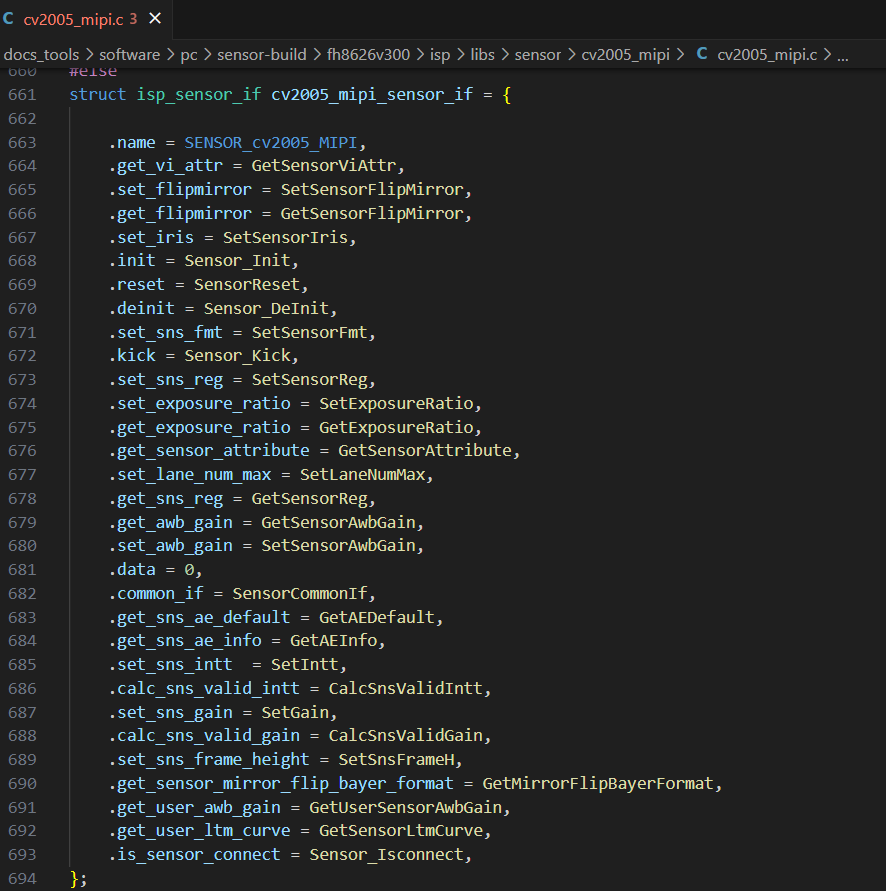

sensor驅動的回調函數實現

注意：

初始化 sensor 時一定要注冊 sensor 設備號（IIC地址，從sensor數據手冊獲?。駝t無法配置 sensor；

各個回調函數可以根據需要選擇實現，不一定每個 sensor 都需要實現。

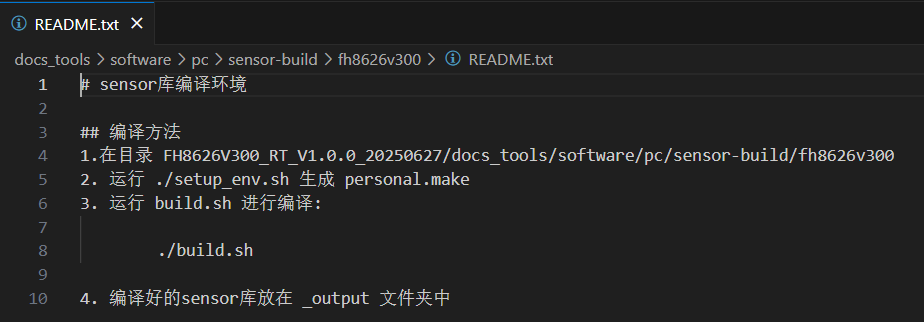

sensor驅動庫的編譯

編譯生成的libcv2005_mipi_rtt.a置于目錄下：

FH8626V300_RT_V1.0.0_20250627/make_arcfirmware/lib/fh8626v300/sensors

2 新增Sensor的代碼添加

根據已適配的sc200ai_mipi為參照，進行cv2005_mipi的代碼添加。

主要包括：

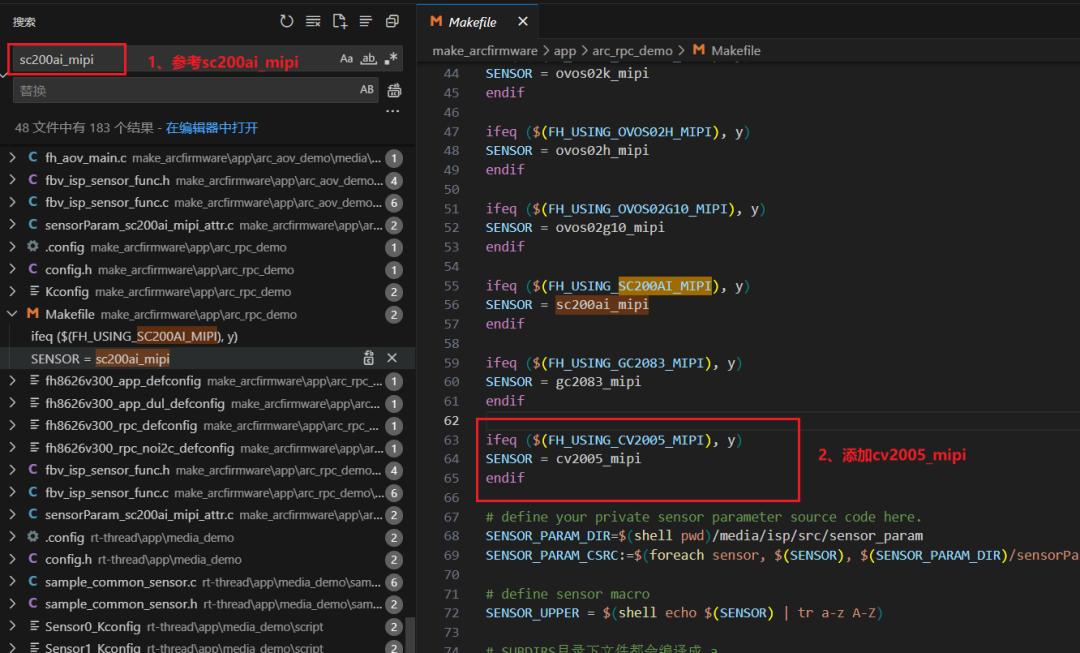

sensor靜態庫鏈接:./make_arcfirmware/app/arc_rpc_demo/makefile;

UI選項添加: 包括sensor類型、規格;

創建sensor對象函數：Sensor_Create_cv2005_mipi();

圖像效果參數加載：出圖時，可以復用其他sensor的參數文件，后續需要精細調參。

3 固件的重新編譯

新增sensor時，需要重新編譯協處理器固件和主處理器固件，F(xiàn)H8626V300L通?？梢赃\(yùn)行四種不同的應用模式，常電模式和UVC（USB視頻類）模式，協處理器主要運行sensor驅動，主處理器運行多媒體和視頻拉流；快起模式和AOV（Always On Video）模式，數據處理均在協處理器運行，主處理器執行數據的推流等上層應用。不同應用模式，協處理器和主處理器的編譯選項有所不同。

以常電模式為例：

協處理器固件編譯

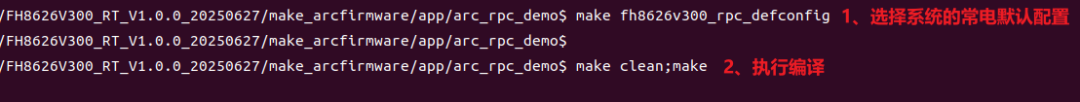

選擇系統默認配置（所有模式demo的configs文件下，存有不同模式系統默認配置，根據具體需求:make+名稱，選擇），編譯生成協處理器固件。

當前文件下生成的rtthread_arc_FH8626V300.bin.img即為協處理器固件，復制到windows端待燒錄。

主處理器固件編譯

應用模式選擇：make fh8626v300_defconfig （其他配置見/configs中文件）

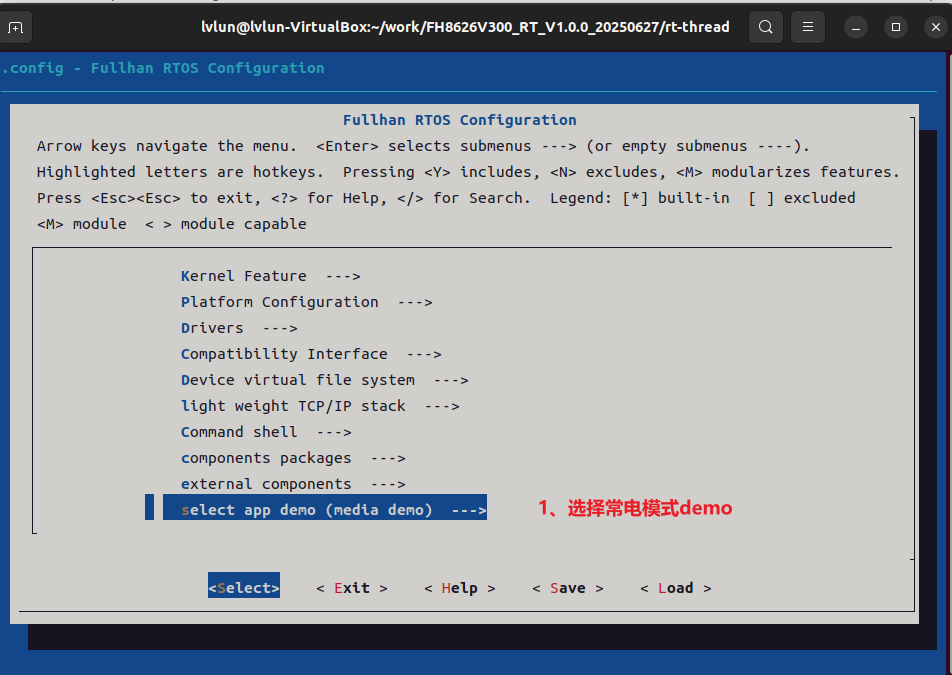

demo、驅動選擇：make menuconfig

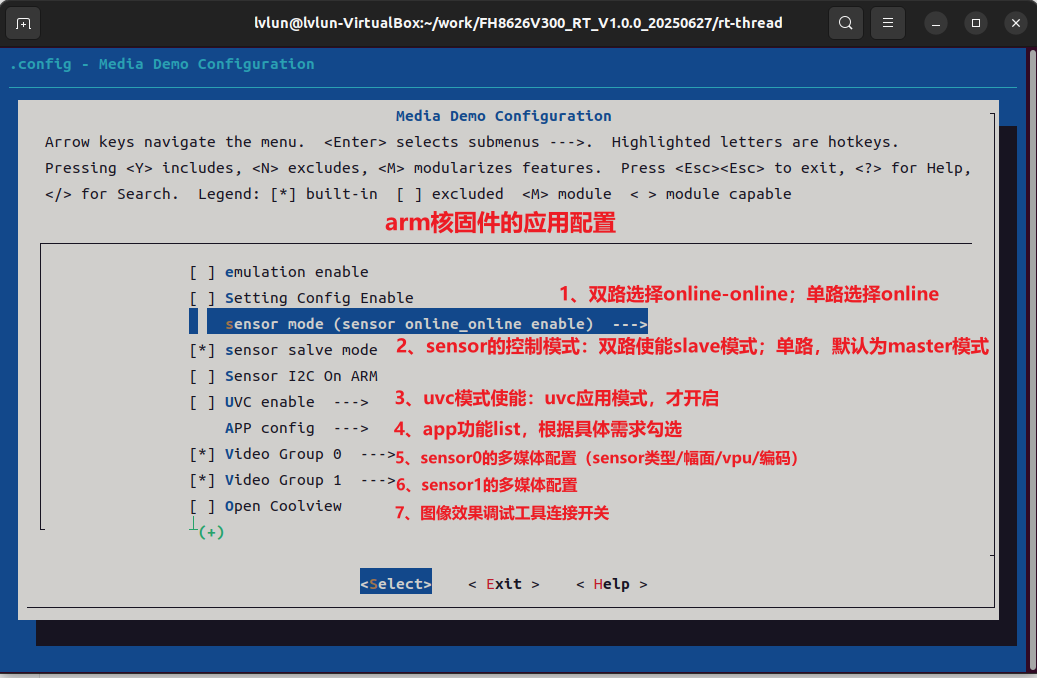

多媒體配置：make appconfig

在FH8626V300_RT_V1.0.0_20250627/rt-thread/app/media_demo/out/bin/下生成固件media_demo.bin。

固件的燒錄、出圖：

參考https://app.yinxiang.com/b/j13S3相關應用方案的上手教程。

4 出圖問題排查

新接入sensor出圖過程中，可能不是一帆風順，這就進行定位排查，排查手段可以參考SDK的文檔資料：

FH8626V300_SENSOR接入指南.pdf

FH8626V300_ISP開發指南.pdf

音視頻函數開發參考手冊_V2.0.pdf

通常借助串口打印日志、系統proc信息、示波器或者邏輯分析進行排查。

串口打印

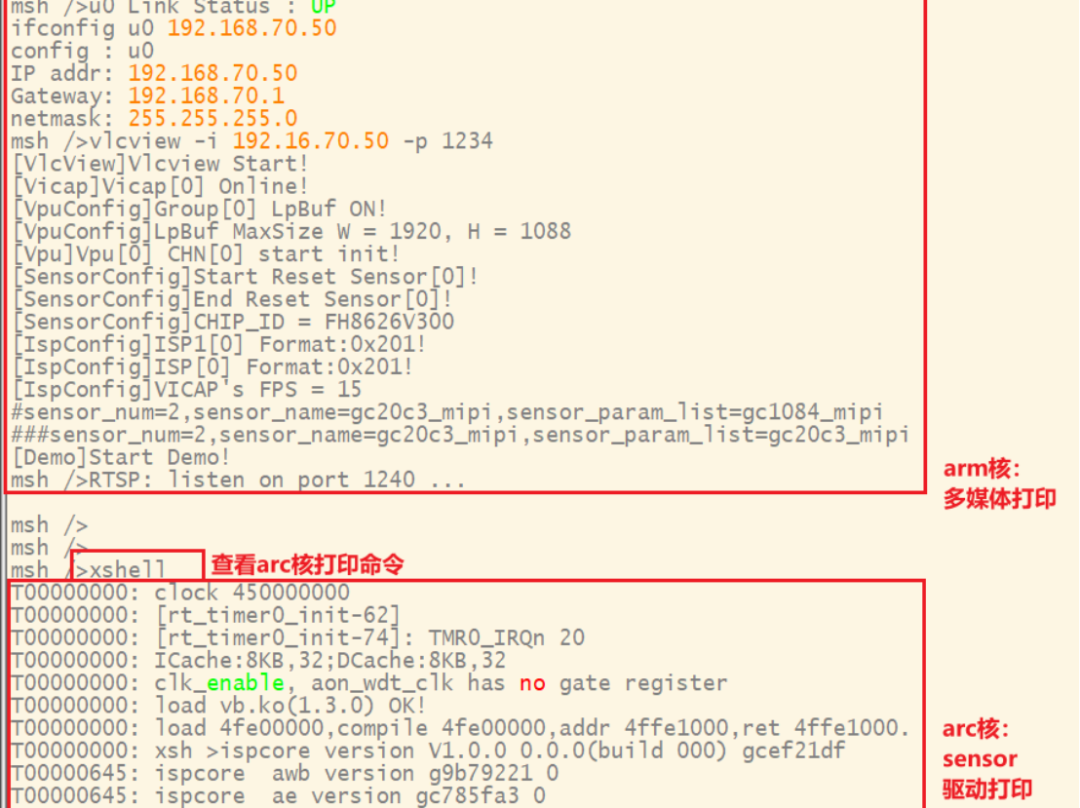

FH8626V300L開發板默認開啟一個串口，但是可以將兩個核的打印均在一個串口輸出，如下圖。日志的API錯誤碼，可以根據SDK文檔進行查看。

系統PROC信息排查

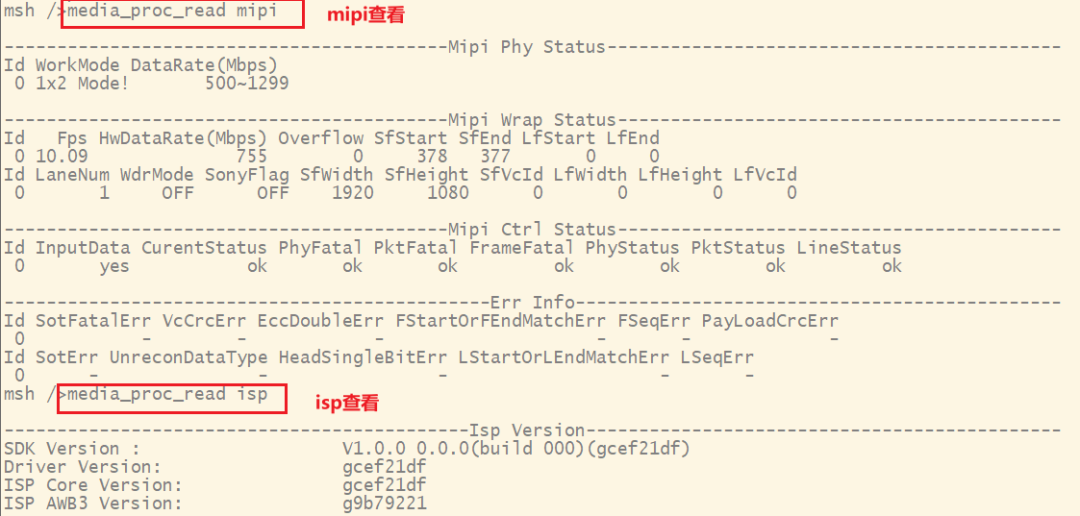

圖像數據的鏈路為：sensor->mipi（mipi驅動）->isp（圖像信號 處理）->vpu（圖形變換）->enc(編碼)，可以輸入命令查看監測信息，結合SDK文檔進行查看釋義，定位出問題環節，如下圖：
