LM317常用作電壓穩壓器中的調整元件，這里給大家介紹一個不尋常的應用，只要配上不多的外部元件，可以使一個12V的小燈泡閃爍發光。

如圖，采用所給的元件參數值和信號，當電路接通以后，小燈泡將以4Hz的頻率閃爍，當然，若改變元件參數（R2或C2，當R2或C2變值時，其它相應電阻或電容值也改變，使之與R2或C2相同），閃爍的頻率也會變，若要使閃爍的燈光停止閃爍，可用1V的電壓驅動T1。

由于LM317本身傳輸電流1A，電路能自動限制開啟電流，因此燈泡的壽命是相當長的。

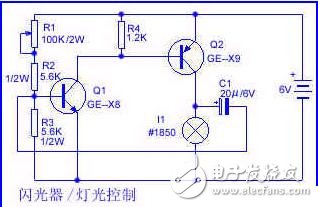

2 閃光器/燈光控制

該電路是兩級直接耦合晶體管放大器，它們接成了自激多諧振蕩器。調節電位器R1既可以改變閃光時間的長短，又可以改變閃光的間隔時間。

3 多用閃光燈設計

SG3909是仿LM3909的集成元件，可與LM3909互換使用，工作電壓可低于1.5V，利用定時電容進行電壓提升，把2V的脈沖送至發光二極管。

SG3909的管腳排例如圖7所示。SG3909的特性為：

1、微功耗工作，一節大號手電筒電池可工作一年以上；

2、電源電壓低，可從1V到5V

3、驅動電流大，作為振蕩器可直接驅動8Ω揚聲器；

4、外接元件少，電路內部自啟動，僅需外加一節電池和一只電容器便可構成閃光器；

5、成本低，亮度好。

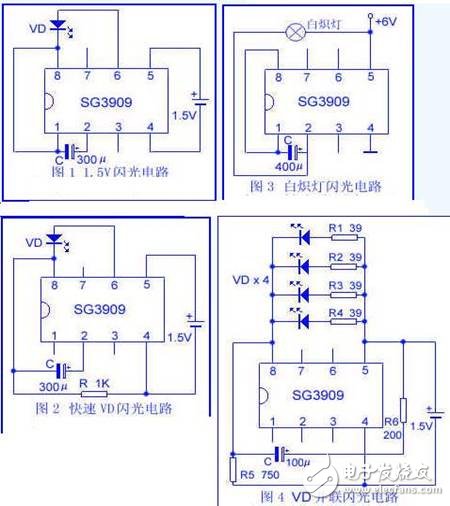

圖1～圖6示出了SG3909的多種發光二極管VD以及白熾燈H閃光器電路。閃光頻率可通過調整外接電阻、電容來調節。

元器件選擇：發光二極管VD可選用以下幾種：BT104（黃），BT304（綠），BT305（紅），別的發光管型號只要工作電壓在1.5V～2.5V均可采用。開關SA為KNX（1×2）。照明燈H為6.3V、0.1A（螺口）或6.3V、0.15A（插口）。電源GB用4F22-DC6V層疊電池，也可用整流直流6V電源，這樣較為經濟。其它元件參數如圖1～圖6標注，無特殊要求
