隨著分布式新能源（光伏、風電）規?；瘽B透、直流負荷（電動汽車、數據中心、精密電子設備）快速增長，以及“雙碳”目標對能源利用效率的更高要求，直流微電網憑借其能量轉換損耗低、適配性強、控制簡潔等核心優勢，逐漸成為微電網領域的重要發展方向。與交流微電網相比，直流微電網無需反復進行交直流轉換，能夠更好地適配直流電源與直流負荷，在提升能源利用效率、降低運行成本方面具備顯著優勢。然而，直流微電網架構設計仍面臨電壓穩定、故障保護、設備兼容等諸多難點，需依托關鍵技術突破瓶頸，實現架構的安全穩定、高效經濟運行。本文圍繞直流微電網架構設計的優勢、關鍵技術與設計難點突破三大核心，系統闡述其設計邏輯與實踐路徑，為工程設計與落地應用提供理論支撐與實操參考。

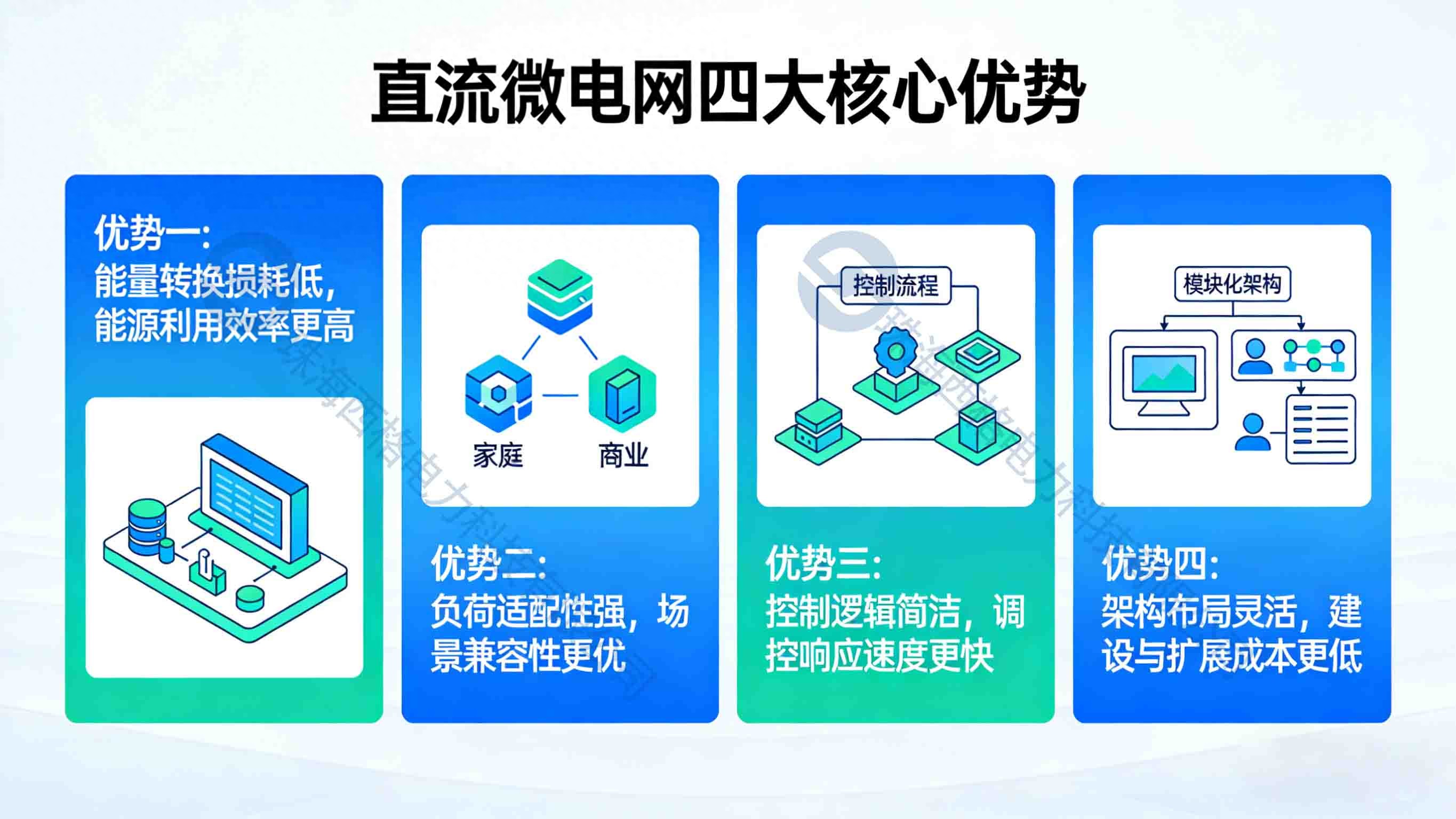

一、直流微電網架構設計的核心優勢：相較于交流微電網的差異化價值

直流微電網架構的核心優勢，源于其“直流供電”的本質特征，能夠有效解決交流微電網在能量轉換、負荷適配、控制調控等方面的痛點，其差異化優勢主要體現在四大維度，也是其架構設計的核心價值所在，為后續技術選型與難點突破奠定基礎。

（一）能量轉換損耗低，能源利用效率更高

這是直流微電網最核心的優勢。當前主流分布式電源（光伏、風電）、儲能系統（電化學儲能、飛輪儲能）本質上均為直流輸出，而大量新增負荷（電動汽車、數據中心、LED照明）均為直流負荷。交流微電網中，需通過逆變器將直流電源轉化為交流電能，再通過整流器將交流電能轉化為直流電能供給直流負荷，兩次能量轉換會產生10%-15%的損耗；而直流微電網可實現直流電源、儲能系統與直流負荷的直接連接，無需反復進行交直流轉換，能量轉換損耗可降低至5%以下，大幅提升能源利用效率，尤其適合高比例可再生能源接入與直流負荷集中的場景。

（二）負荷適配性強，場景兼容性更優

直流微電網能夠天然適配各類直流電源與直流負荷，無需額外的轉換設備，架構設計更簡潔、靈活。一方面，分布式光伏、風電等直流電源可直接接入直流母線，減少逆變器配置，降低建設成本；另一方面，電動汽車、數據中心、精密電子設備等直流負荷可直接從直流母線取電，避免交流供電帶來的諧波干擾，提升供電質量，保障敏感直流負荷的正常運行。同時，直流微電網可靈活接入交流負荷（通過逆變器轉換），實現交直流負荷協同供電，適配更多元化的應用場景，兼容性顯著優于交流微電網。

（三）控制邏輯簡潔，調控響應速度更快

交流微電網的控制需同時兼顧電壓、頻率、相位的協同調控，控制邏輯復雜，響應滯后；而直流微電網僅需調控直流母線電壓，無需考慮頻率與相位問題，控制邏輯大幅簡化，調控響應速度更快。這種優勢使得直流微電網能夠快速應對分布式電源出力波動、負荷突增突減等突發工況，通過儲能系統的快速充放電調控，穩定直流母線電壓，提升系統運行的穩定性與靈活性，尤其適合高比例可再生能源接入帶來的工況波動場景。

（四）架構布局靈活，建設與擴展成本更低

直流微電網的架構布局更靈活，無需復雜的交流配電設備與相位同步設備，可根據電源與負荷的分布，采用分散式或集中式布局，適配不同規模、不同布局的場景；同時，直流微電網的線路損耗更低，可采用更細的導線，降低配電線路建設成本。此外，直流微電網的擴展性更強，新增直流電源或直流負荷時，可直接接入直流母線，無需重構整個架構，后期升級改造成本低，適合長期運營與規模拓展。

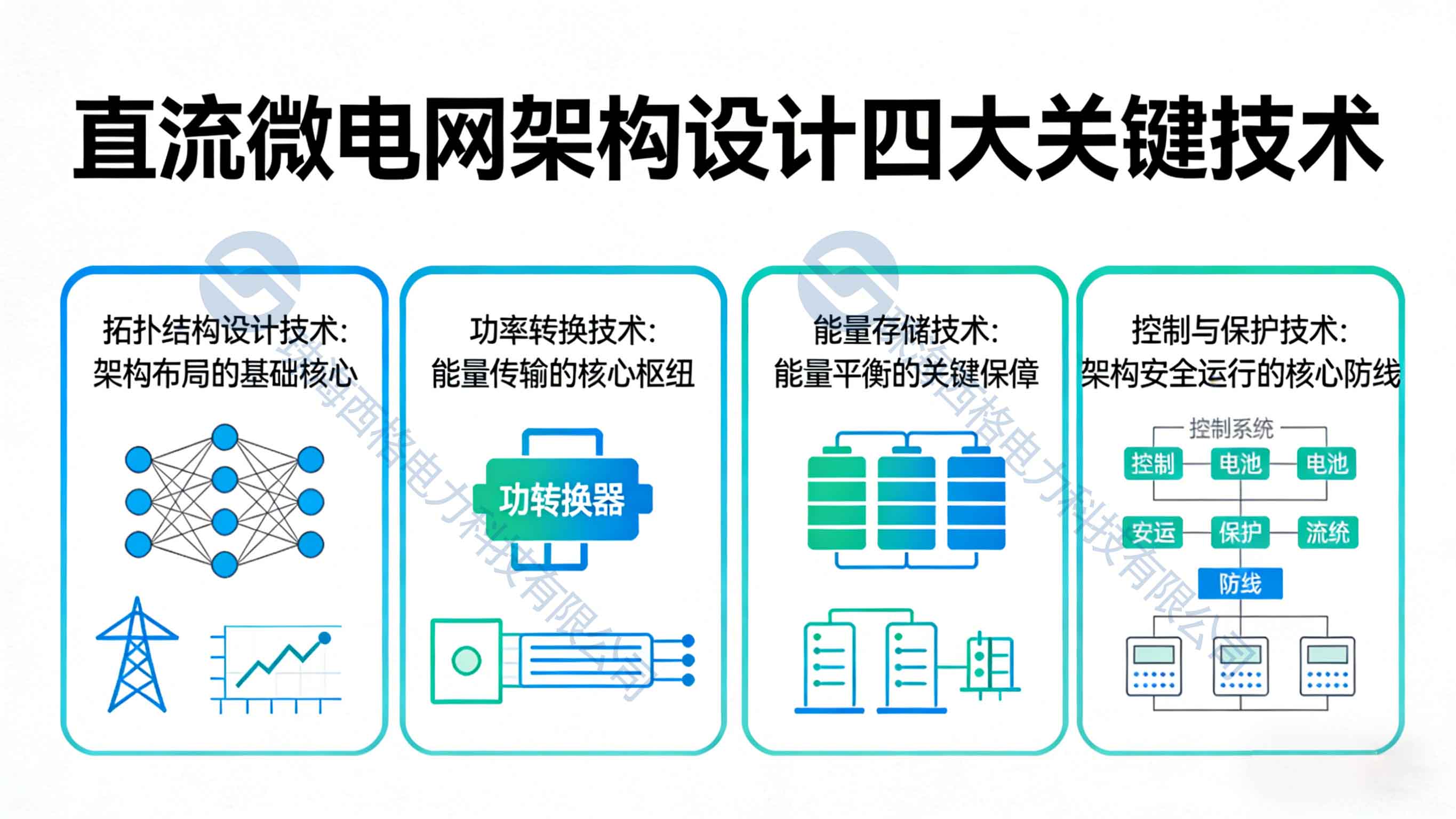

二、直流微電網架構設計的關鍵技術：支撐架構落地的核心支撐

直流微電網架構設計的優勢實現，離不開關鍵技術的支撐。這些技術貫穿架構設計、建設、運行全流程，涵蓋拓撲結構、功率轉換、能量存儲、控制保護四大核心領域，是保障直流微電網安全穩定、高效經濟運行的關鍵，也是架構設計的核心重點。

（一）拓撲結構設計技術：架構布局的基礎核心

拓撲結構是直流微電網架構的“骨架”，直接決定電源、儲能、負荷的連接方式與運行特性，其設計合理性直接影響系統的可靠性與靈活性。直流微電網主流拓撲結構主要分為三類：

• 一是集中式拓撲，由一條主直流母線作為核心紐帶，所有直流電源、儲能系統、負荷均集中接入主母線，結構簡潔、管控方便，適合小型直流微電網（如小型數據中心、居民社區）；
• 二是分布式拓撲，根據電源與負荷分布，劃分為多個獨立的直流子系統，各子系統通過互聯開關連接，實現能量互濟，適合電源分散、負荷分布廣泛的場景（如大型產業園區、偏遠地區）；
• 三是混合式拓撲，融合集中式與分布式拓撲的優勢，主母線與子母線協同運行，兼顧集中管控與分散靈活，是當前主流的拓撲設計形式。

拓撲結構設計的關鍵的是“適配場景、保障冗余”，需結合場景規模、電源布局、負荷特性，選擇合適的拓撲形式，同時設置冗余母線與互聯開關，避免單點故障導致系統癱瘓，提升架構可靠性。

（二）功率轉換技術：能量傳輸?shù)暮诵臉屑~

功率轉換技術是直流微電網實現能量傳輸與適配的核心，主要解決直流電源、儲能系統、負荷之間的電壓匹配與能量轉換問題，核心設備包括DC-DC轉換器、DC-AC逆變器兩類。DC-DC轉換器主要用于直流電源（如光伏組件）與直流母線之間的電壓轉換，實現不同電壓等級的適配，同時調控電源出力；此外，儲能系統與直流母線之間也需通過DC-DC轉換器，實現充放電功率的精準調控。DC-AC逆變器主要用于直流微電網接入交流配電網，或為交流負荷供電，實現交直流能量的雙向轉換，保障系統運行的靈活性。

功率轉換技術的核心要求是“高效、精準、可靠”，需選用高效節能的轉換設備，提升能量轉換效率；同時優化轉換控制算法，實現功率的精準調控，避免電壓波動，保障系統穩定運行。

（三）能量存儲技術：能量平衡的關鍵保障

能量存儲技術是直流微電網實現能量平衡、平抑電源波動、保障應急供電的關鍵，核心是儲能系統的選型與配置。直流微電網的儲能系統優先選用直流儲能設備（如鋰離子電池、鈉電池），無需額外的整流/逆變設備，直接接入直流母線，提升能量利用效率。儲能系統的配置需結合電源出力特性、負荷波動規律與拓撲結構，精準測算儲能容量與功率，實現儲能充放電與電源出力、負荷需求的精準匹配。

此外，儲能管理技術也是關鍵，通過儲能管理系統（BMS），實時監測儲能單元的運行狀態（SOC、電壓、溫度），優化充放電策略，延長儲能設備壽命，同時實現與控制系統的協同聯動，保障系統能量平衡。

（四）控制與保護技術：架構安全運行的核心防線

控制與保護技術是直流微電網安全穩定運行的核心保障，分為控制技術與保護技術兩部分?？刂萍夹g的核心是直流母線電壓控制，通過優化控制算法（如下垂控制、模型預測控制），調控電源出力與儲能充放電功率，穩定直流母線電壓，實現系統能量平衡；同時，結合分布式協同控制技術，實現各子系統、各設備的協同運行，提升系統靈活性。

保護技術的核心是故障檢測、隔離與防護，直流微電網的故障（如短路、過壓、過流）具有發展速度快、危害大的特點，需配置專用的直流保護設備（如直流斷路器、熔斷器），實現故障的快速檢測與隔離，避免故障擴大；同時，配置過壓、過流、防雷等防護設備，抵御內外部風險，保護設備安全與系統穩定。

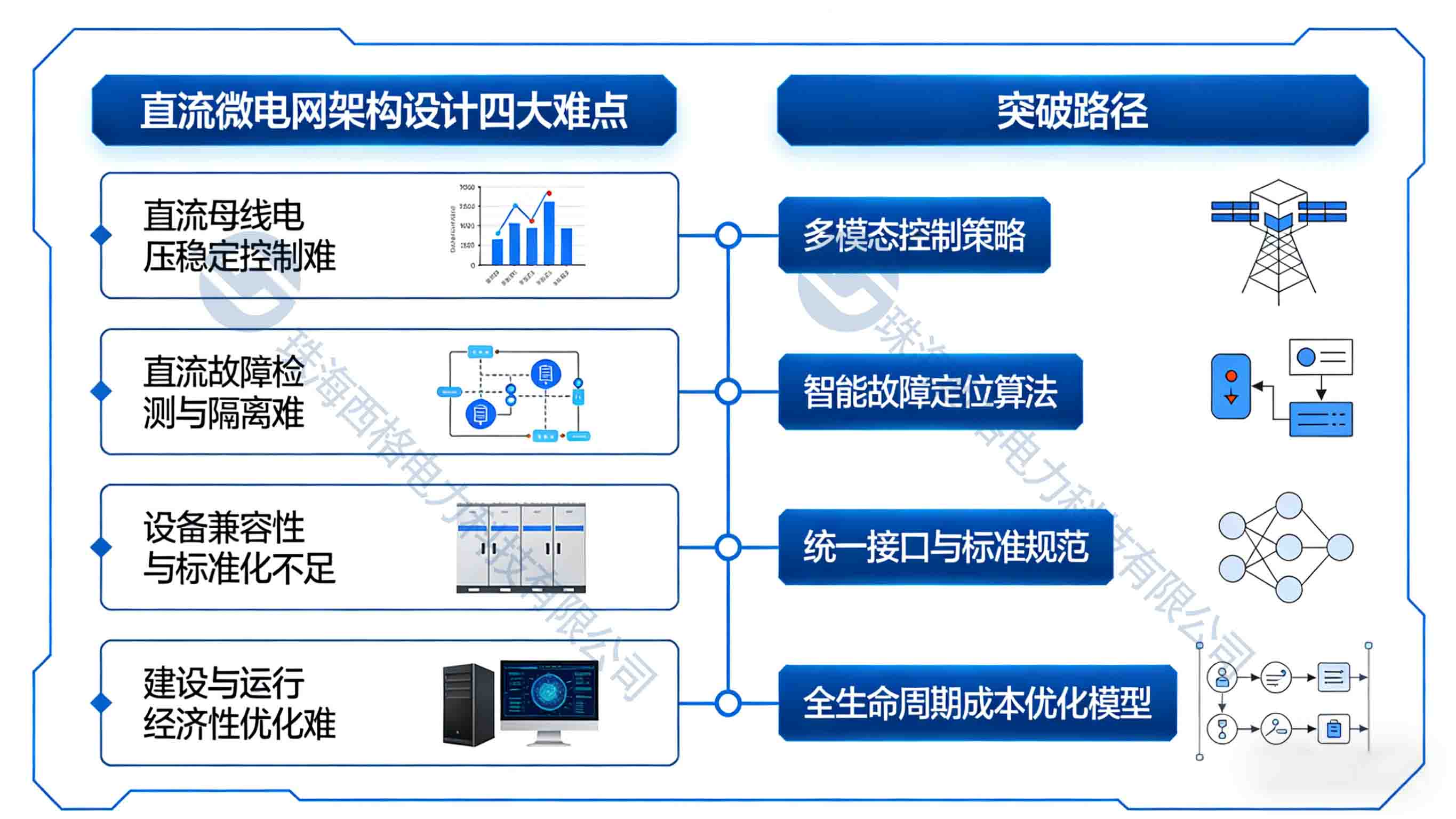

三、直流微電網架構設計的難點突破：破解落地瓶頸的實踐路徑

盡管直流微電網具備顯著優勢，且有關鍵技術支撐，但在架構設計與工程落地過程中，仍面臨電壓穩定、故障保護、設備兼容、經濟性優化等四大核心難點，這些難點制約了直流微電網的規?；茝V，需針對性制定突破路徑，實現架構設計的優化升級。

（一）難點一：直流母線電壓穩定控制難

直流微電網僅通過直流母線電壓實現能量調控，而分布式電源出力的隨機性、負荷的波動性，易導致直流母線電壓波動，若控制不當，會影響設備正常運行，甚至導致系統癱瘓，這是直流微電網架構設計的核心難點。

突破路徑：

• 一是優化電壓控制算法，融合下垂控制與模型預測控制，提升控制精度與響應速度，實時調控電源出力與儲能充放電功率，快速平抑電壓波動；
• 二是合理配置儲能系統，增加儲能容量與功率冗余，提升系統的能量緩沖能力，在電源出力驟升或負荷突增時，通過儲能快速充放電穩定電壓；
• 三是采用柔性功率轉換設備，提升功率調控的靈活性，實現電壓的精準適配與穩定控制。

（二）難點二：直流故障檢測與隔離難

直流微電網的故障（尤其是短路故障）電流上升速度快、峰值高，且無自然過零點，傳統交流保護設備無法適配，故障檢測與隔離難度大，易導致故障擴大，影響系統可靠性，這是制約直流微電網落地的關鍵瓶頸。

突破路徑：

• 一是研發專用直流保護設備，如固態直流斷路器、快速熔斷器等，提升故障檢測與隔離的速度，實現故障的毫秒級隔離，避免故障擴散；
• 二是優化故障檢測算法，結合智能監測技術，實時采集母線電壓、電流數據，精準識別故障類型與位置，為故障隔離提供支撐；
• 三是在拓撲結構設計中，采用分段式布局，合理劃分配電區域，設置故障隔離開關，實現故障區域的快速隔離與非故障區域的正常供電。

（三）難點三：設備兼容性與標準化不足

目前直流微電網相關設備（如DC-DC轉換器、直流斷路器、儲能設備）的標準尚未完全統一，不同廠家的設備在電壓等級、通信協議、控制邏輯上存在差異，導致設備兼容性差，難以實現協同運行，增加了架構設計與建設成本，也影響系統穩定性。

突破路徑：

• 一是推動直流微電網設備標準化建設，明確設備電壓等級、通信協議、控制邏輯的統一標準，提升設備兼容性；
• 二是選用標準化、模塊化的設備，減少不同廠家設備的適配難度，同時便于后期升級與維護；
• 三是優化架構設計，采用開放式通信接口與統一的控制平臺，實現不同設備的協同聯動，提升系統的兼容性與可擴展性。

（四）難點四：建設與運行經濟性優化難

直流微電網的核心設備（如固態直流斷路器、高效DC-DC轉換器）價格較高，初期建設成本高于交流微電網；同時，直流微電網的運維技術要求高，運維成本也相對較高，導致其經濟性不足，制約了規?；茝V。

突破路徑：

• 一是推動核心設備技術迭代與規模化生產，降低設備生產成本，如研發低成本、高效能的DC-DC轉換器與直流斷路器；
• 二是優化架構設計與設備配置，結合場景需求，精準配置設備，避免過度配置導致的資源浪費，提升設備利用率；
• 三是優化運行策略，通過智能調度提升可再生能源就地消納率，降低運行成本，同時積極參與電力市場與輔助服務市場，拓展收益渠道，提升整體經濟性。

直流微電網憑借能量轉換損耗低、負荷適配性強、控制簡潔等核心優勢，在高比例可再生能源接入、直流負荷增長的背景下，成為微電網領域的重要發展方向。其架構設計的核心，是依托拓撲結構、功率轉換、能量存儲、控制保護四大關鍵技術，實現優勢的充分發揮，同時針對性突破電壓穩定、故障保護、設備兼容、經濟性優化等核心難點，構建安全穩定、高效經濟、靈活適配的直流微電網架構。

隨著新能源技術、電力電子技術、智能化技術的不斷迭代，直流微電網的關鍵技術將持續升級，設計難點將逐步破解，設備成本將不斷降低，其應用場景將更加廣泛，從數據中心、產業園區延伸至居民社區、偏遠地區等各類場景。未來，直流微電網將與交流微電網協同發展，形成交直流混合微電網體系，進一步提升能源利用效率，助力“雙碳”目標實現，為構建清潔低碳、安全高效的能源體系提供重要支撐。
