全鈣鈦礦疊層太陽能電池由寬帶隙（富Br）和窄帶隙（富Sn）子電池串聯而成，理論上能突破單結效率極限。然而，兩種子電池的多組分特性導致嚴重的異步結晶：在寬帶隙鈣鈦礦中，Pb2?與Br?的優先配位使富Br區域先成核，形成頂部富Br、底部富I的垂直梯度；在窄帶隙鈣鈦礦中，Pb基與Sn基物種的結晶動力學不匹配，造成表面富Sn、體相富Pb的偏析。這種成分不均勻性加劇了非輻射復合，降低開路電壓和填充因子，且在柔性器件中尤為突出。以往研究多通過調節溶劑或界面層進行局部緩解，但缺乏從結晶動力學根源上解決問題的通用策略。美能鈣鈦礦復合式MPPT測試儀采用AAA級LED太陽光模擬器作為老化光源，可通過多種方式對電池進行控溫并控制電池所處的環境氛圍，進行長期的穩定性能測試。

本文基于軟硬酸堿（HSAB）理論提出一種可推廣的添加劑設計方法：針對Pb2?（邊界酸）選用邊界堿DFOB，針對Sn2?（硬酸）選用硬堿BF??，分別同步寬/窄帶隙鈣鈦礦中的鹵化物和陽離子結晶動力學，從而抑制垂直成分梯度，提升器件性能與穩定性。

HSAB指導的添加劑設計策略

Millennial Solar

本研究基于軟硬酸堿（HSAB）理論提出一種通用添加劑設計思路。HSAB理論將酸/堿分為硬、邊界、軟三類，其中“硬親硬，軟親軟”的匹配原則有助于選擇最合適的配位劑。

對于WBG鈣鈦礦（主要含Pb2?，屬于邊界酸），選用邊界堿二氟草酸硼酸根（DFOB?）作為添加劑。

對于NBG鈣鈦礦（主要含Sn2?，屬于硬酸），選用硬堿四氟硼酸根（BF??）作為添加劑。

理論計算和實驗共同驗證了這一選擇的有效性。

強配位作用與結晶動力學平衡

Millennial Solar

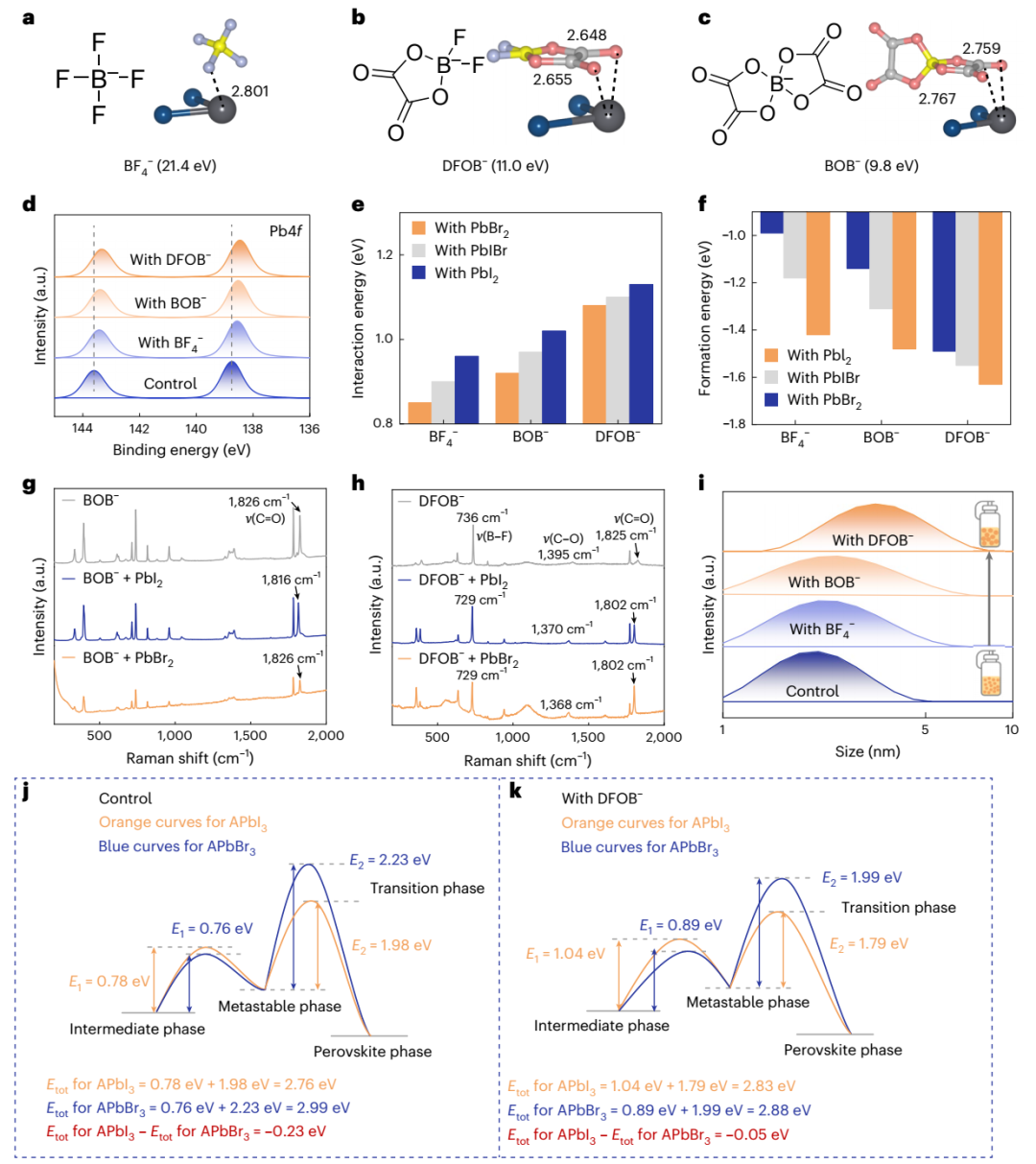

（a–c）添加劑 BF?? (a)、DFOB? (b) 和 BOB? (c) 的分子構型、化學硬度以及與 PbBr? 分子之間的相互作用距離相應鈣鈦礦薄膜中 Pb 4f 的 XPS 譜圖PbXX' 分子（X/X' = I 或 Br）與添加劑之間的相互作用能相應添加劑–PbXX' 加合物的形成能（X/X' = I 或 Br）（g）BOB?、BOB? + PbI? 以及 BOB? + PbBr? 的拉曼光譜

X射線光電子能譜（XPS）和密度泛函理論（DFT）計算表明，DFOB與Pb2?的配位距離最短、相互作用最強，其化學硬度（11.0 eV）介于硬堿BF??（21.4 eV）和軟堿BOB（9.8 eV）之間，與Pb2?的匹配最優。

關鍵結果：

DFOB使PbI?、PbIBr和PbBr?的相互作用能趨于收斂，顯著減小了Br/I結晶動力學的差異。

對照體系中，APbBr?的總生長勢壘比APbI?高0.23 eV；加入DFOB后，這一差值縮小至0.05 eV，表明Br/I生長速率更加接近。

動態光散射顯示，DFOB促進了更大尺寸前驅體膠體的形成，證明其穩定了加合物，有利于均勻成核。

原位觀測證實均勻成核與直接生長

Millennial Solar

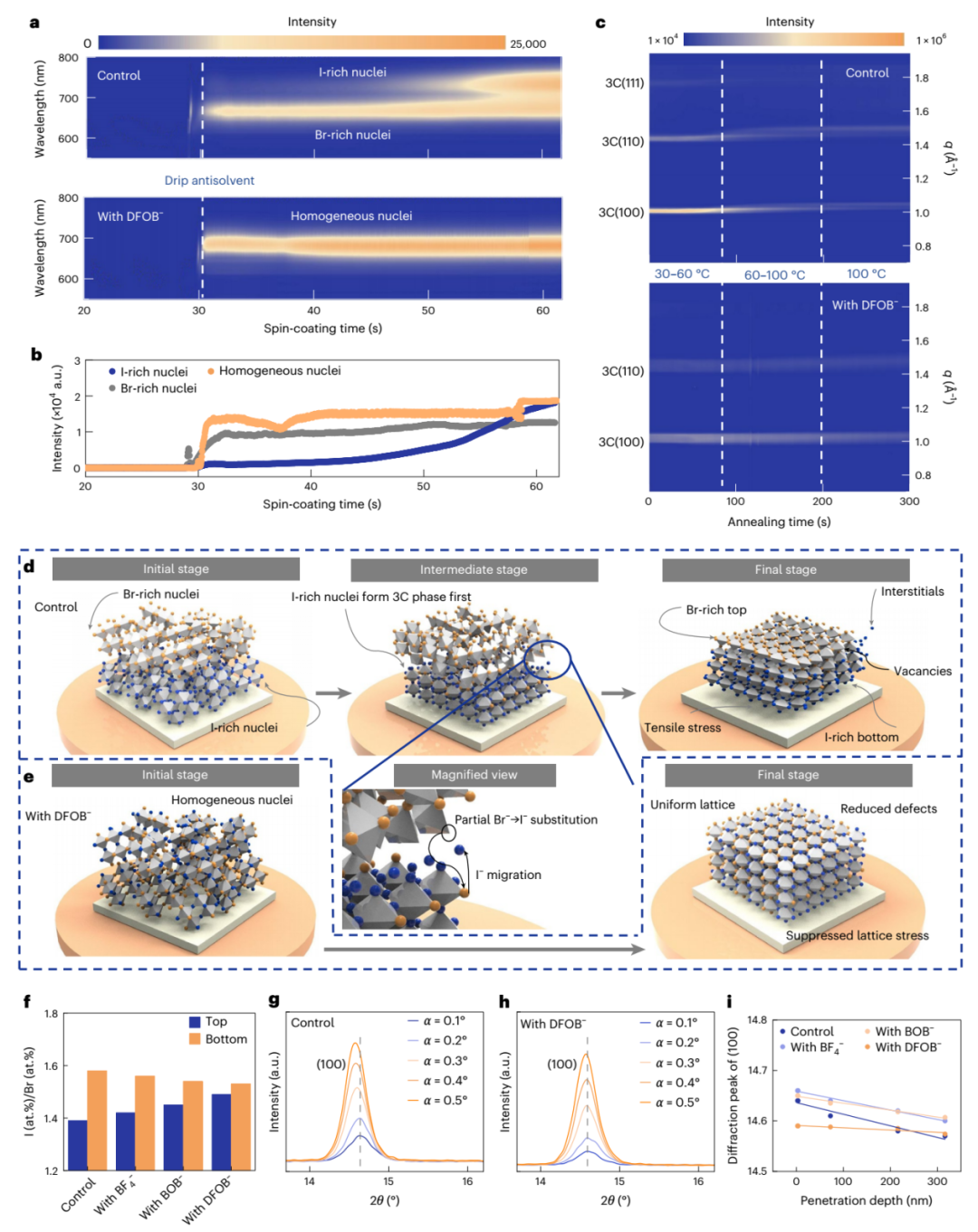

（a）對照與 DFOB? 修飾薄膜在旋涂過程中的原位 PL 光譜演變對應于 (a) 中富 Br（~665 nm）和富 I（~730 nm）發射的 PL 強度隨時間變化曲線對照與 DFOB? 修飾薄膜在退火過程中的原位 GIWAXS 譜圖對照薄膜的結晶過程示意圖：初始階段（Br 富集于表面，I 富集體相）、中間階段（鹵化物遷移）、最終階段（垂直梯度與應力）（e）DFOB? 修飾薄膜的結晶過程示意圖：初始階段（均質成核）、直接生長、最終階段（均勻成分，低缺陷，低應力）（f）對照與 DFOB? 修飾 WBG 鈣鈦礦薄膜頂部和底部表面的 EDS 導出 I/Br 原子比（g-h）對照 (g) 和 DFOB? 處理 (h) 鈣鈦礦薄膜在不同入射角下的 GIWAXS (100) 線切割圖由不同入射角 GIWAXS 得出的 (100) 衍射峰隨穿透深度的變化

利用原位光致發光（PL）和原位掠入射廣角X射線散射（GIWAXS）實時監測旋涂和退火過程：

對照薄膜：反溶劑滴加后立即出現富Br和富I兩個PL峰，隨后富I峰緩慢追趕，表明富Br先成核、富I后成核。退火過程中，(100)衍射峰隨溫度升高向高q方向移動，說明Br逐漸摻入富I區域，存在鹵化物再分布過程。

DFOB修飾薄膜：反溶劑后僅出現單一PL峰，說明成核階段即形成均質核。退火過程中(100)峰位置穩定不變，無鹵化物再分布，直接生長為成分均勻的鈣鈦礦晶格。

抑制缺陷、離子遷移與相分離

Millennial Solar

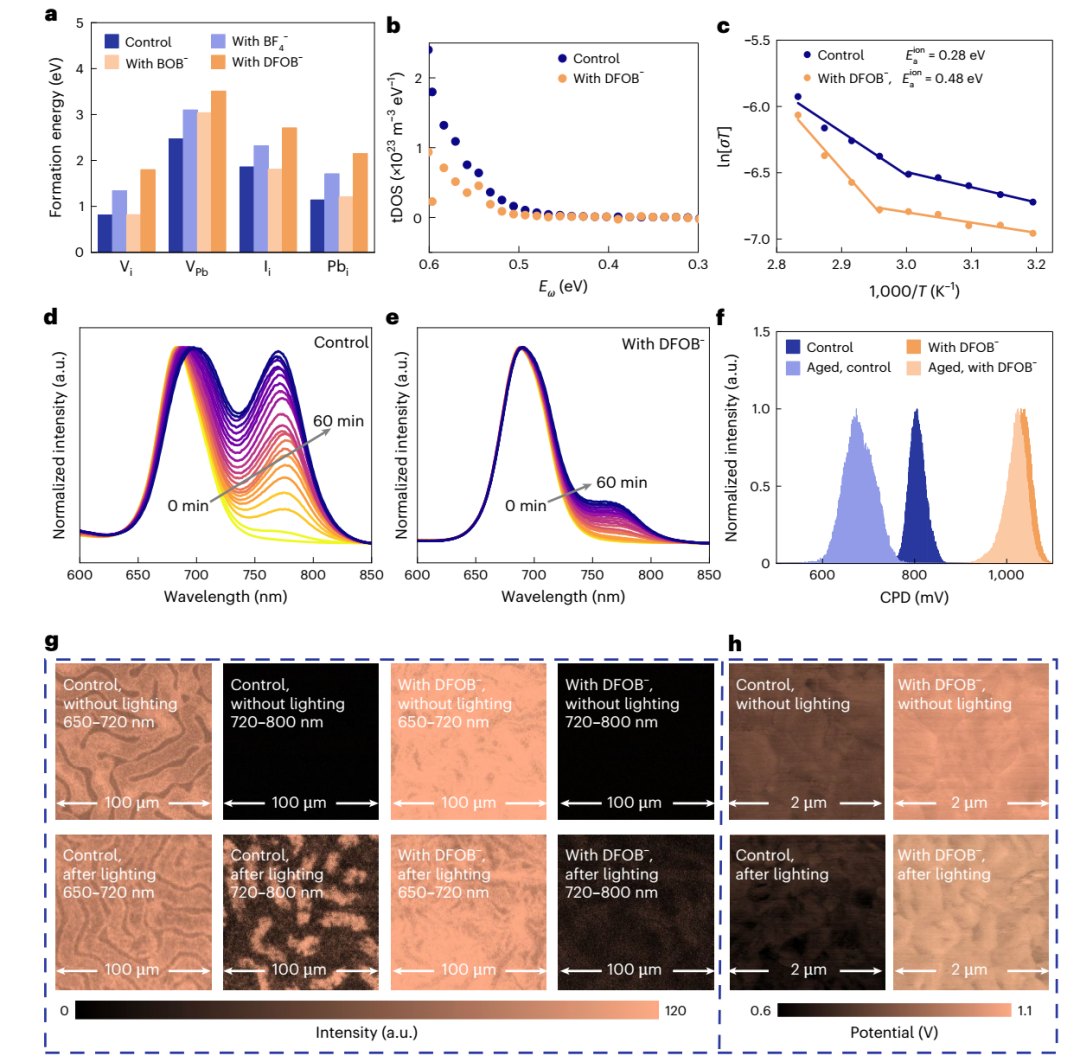

（a）不同鈣鈦礦薄膜中 VI、VPb、Ii和 Pbi的理論形成能陷阱態密度（tDOS）（c）逃逸頻率的阿倫尼烏斯圖，對照 (d) 和 DFOB? 修飾 (e) 鈣鈦礦薄膜在 1 個太陽光照下暴露 60 分鐘過程中的 PL 光譜通過 KPFM 獲得的對照和 DFOB? 修飾薄膜的接觸電勢差（CPD）直方圖對照和 DFOB? 修飾薄膜在光照前后的 PL 強度面分布圖（5 μm × 5 μm）（h）對照和 DFOB? 修飾薄膜在光照前后的 CPD 面分布圖

缺陷形成能計算顯示，DFOB顯著提高了碘空位、鉛空位、間隙碘和間隙鉛的缺陷形成能，陷阱態密度測量也證實DFOB對深能級缺陷（0.50–0.60 eV）的抑制效果最佳。

離子遷移活化能從對照的0.28 eV提升至0.48 eV，表明離子遷移被有效抑制。

光照老化實驗中，對照薄膜在60分鐘內PL峰出現明顯分裂（光致相分離），而DFOB修飾薄膜僅發生微小紅移。

KPFM顯示，DFOB修飾表面在光照2小時后接觸電勢差變化很小，表明碘損失和相降解被顯著抑制。

WBG單結電池性能提升

Millennial Solar

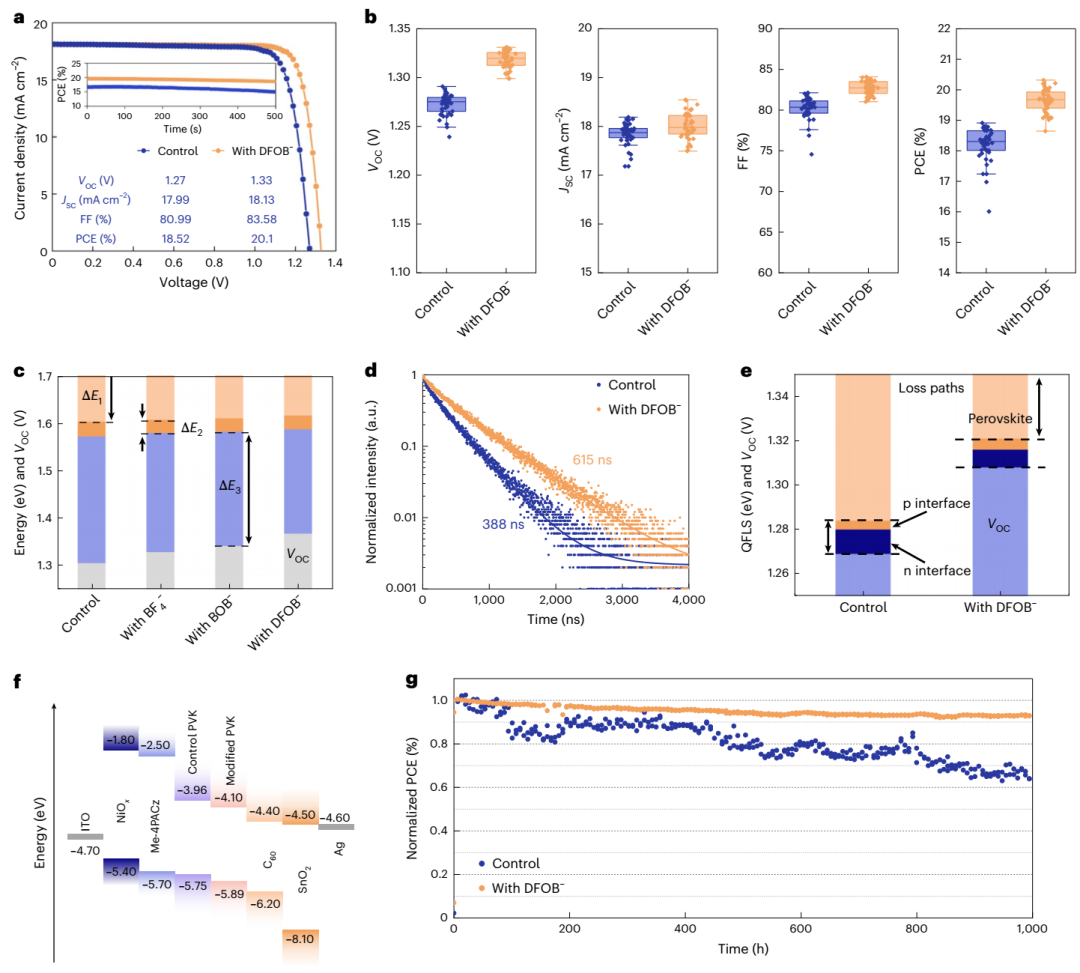

（a）冠軍 WBG PSC 的 J–V 曲線45個獨立 WBG PSC 器件的光伏參數統計（PCE、VOC、FF、JSC）（c）導致 V_OC 低于理論極限的各損失項貢獻（d）鈣鈦礦薄膜的時間分辨 PL 光譜從有無電子和空穴傳輸層的鈣鈦礦薄膜 PL 光譜中提取的準費米能級分裂（QFLS）和 VOC 值PSC 的能級示意圖。PVK：鈣鈦礦。（g）對照器件與 DFOB? 處理器件在 ISOS L-1 協議下（25 ± 2°C）連續 MPP 追蹤的歸一化 PCE 演化曲線

在1.77 eV WBG鈣鈦礦太陽能電池中，DFOB將PCE從18.52%提升至20.10%，穩定輸出效率19.8%。主要增量來自非輻射復合損失的大幅降低（從0.267 eV降至0.220 eV），載流子壽命從388 ns延長至615 ns，準費米能級分裂從1.284 eV提高至1.321 eV。能級分析表明，DFOB將鈣鈦礦導帶底從–3.96 eV移至–4.10 eV，更接近C??的LUMO能級（–4.40 eV），有利于電子提取。在MPP追蹤1000小時后，DFOB器件仍保持初始效率的91 %（65 °C下500小時），而對照僅剩64 %。

BF?同步NBG鈣鈦礦結晶

Millennial Solar

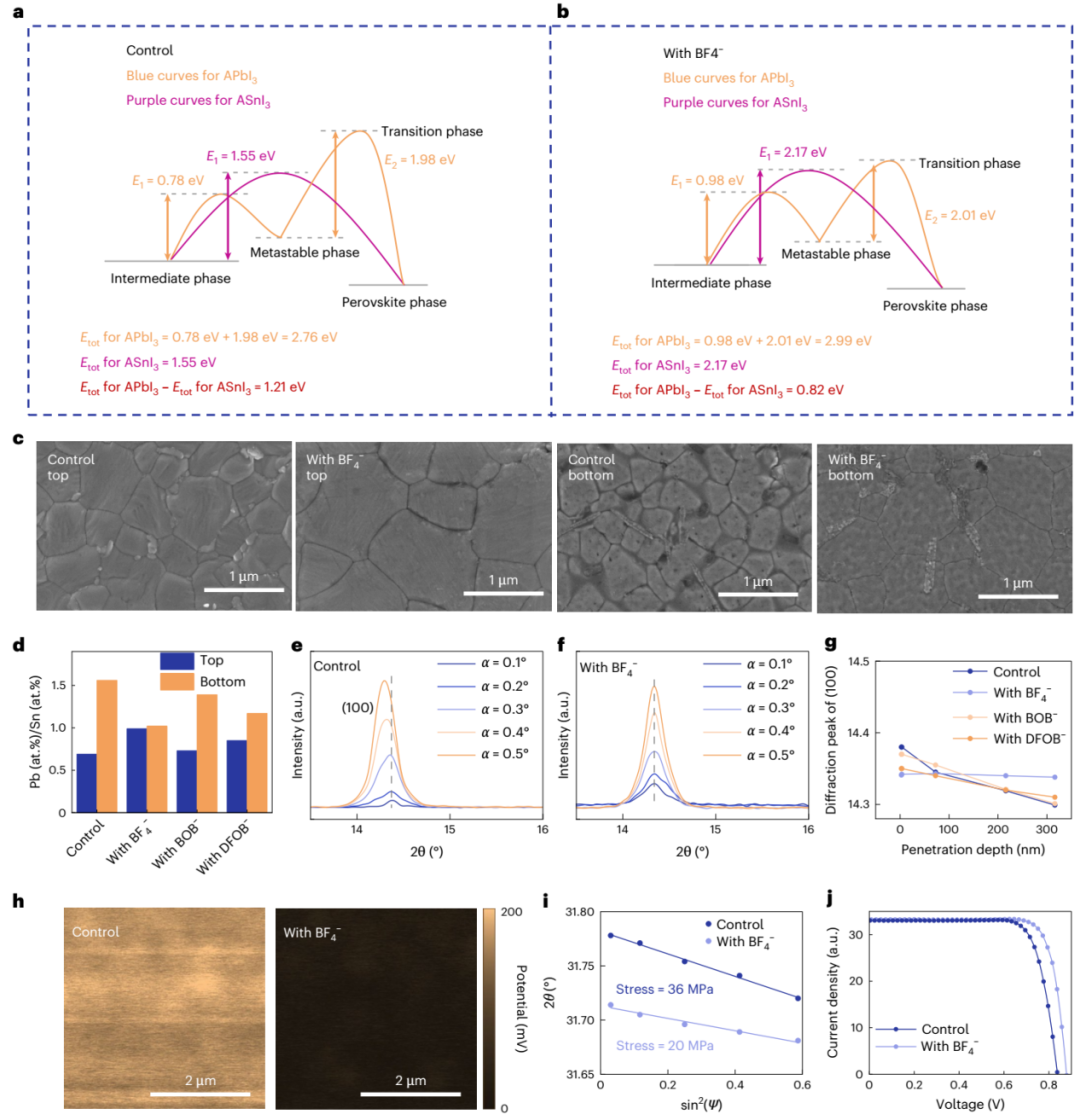

對照NBG鈣鈦礦 (a) 和含 BF?? 的 NBG 鈣鈦礦 (b) 在鈣鈦礦形成過程中脫附與相變的能壘相應 NBG 鈣鈦礦薄膜的表面和底部 SEM 圖像相應 NBG 鈣鈦礦薄膜頂部和底部表面的 EDS 導出 Pb/Sn 原子比。對照 (e) 和 BF?? 處理 (f) 鈣鈦礦薄膜在不同入射角下的 GIWAXS (100) 線切割圖由 GIWAXS 得出的 (100) 衍射峰隨穿透深度的變化相應 NBG 鈣鈦礦薄膜的 KPFM 圖（表面電勢）。(i)由 GIXRD 測得的相應 NBG 鈣鈦礦薄膜的 2θ–sin2(ψ) 線性擬合（用于應力分析）(j)冠軍 NBG PSC 的 J–V 曲線

將HSAB策略推廣至Sn?Pb NBG鈣鈦礦。BF??作為硬堿，與硬酸Sn2?配位最強，有效縮小了Sn基和Pb基物種的生長勢壘差（從1.21 eV降至0.82 eV）。

實驗證實：

SEM顯示BF??處理后薄膜頂部和底部晶粒均顯著增大，空隙減少。

EDS和角度依賴GIWAXS表明，BF??使Pb/Sn垂直分布最均勻，頂部?底部差異最小。

KPFM顯示BF??處理表面電勢降低，與表面Sn富集減少一致。

拉伸應力從36 MPa降至20 MPa。

在1.25 eV NBG單結電池中，BF??將PCE從21.6%提升至23.3%，VOC從0.84 V升至0.88 V，F(xiàn)F從77.9%升至79.9%。

MPP追蹤500小時后，BF??器件保留82%初始效率，對照僅70%。

剛性及柔性全鈣鈦礦疊層電池

Millennial Solar

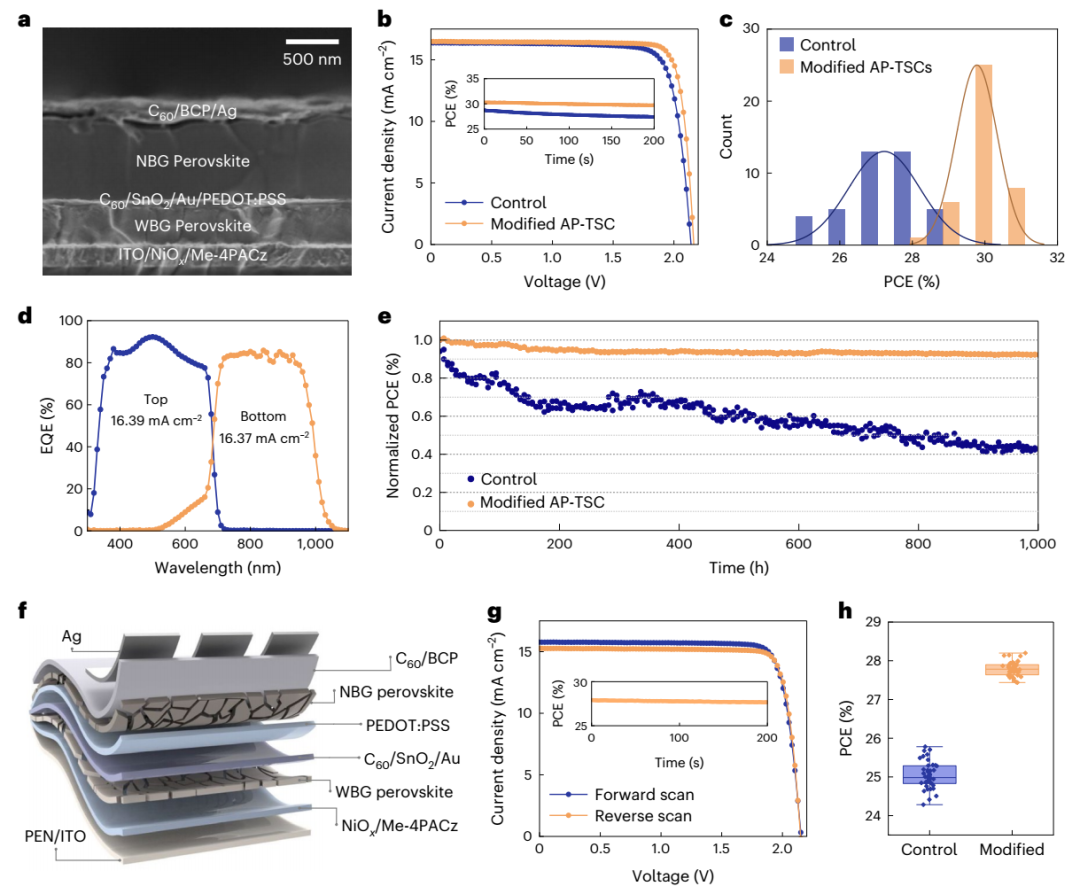

(a)器件的橫截面 SEM 圖像。(b)無修飾與有修飾（WBG 加 DFOB，NBG 加 BF??）的 AP-TSC 正向掃描 J–V 曲線，插圖為 SPO 曲線。(c)40 個獨立器件的 PCE 統計直方圖。(d)底電池和頂電池的 EQE 光譜。(e）對照器件與修飾器件在 ISOS L-1 協議下（25 ± 2°C）的 MPP 追蹤。(f）柔性 AP-TSC 的器件結構示意圖。(g）冠軍柔性 AP-TSC 有無修飾的正向和反向掃描 J–V 曲線，插圖為 SPO 曲線。(h）40 個柔性 AP-TSC 器件的 PCE 正態分布箱線圖

將優化后的WBG（含DFOB）和NBG（含BF??）子電池單片集成，制備兩端疊層器件。

剛性疊層：

冠軍器件PCE達到30.3%（認證值30.3%），VOC = 2.16 V，JSC = 16.48 mA·cm?2，F(xiàn)F = 85.2 %，遲滯可忽略。

穩態輸出效率29.8 %，優于對照的27.3 %。

MPP追蹤1000小時后，修飾器件保留92 %初始效率；65 °C下500小時保留82 %。

柔性疊層（ITO/PEN襯底）：

冠軍器件PCE28.2%（認證28.0%），VOC = 2.15 V，JSC = 15.77 mA·cm?2，F(xiàn)F = 83.0%。

40個器件性能一致性良好。

經過10,000次彎曲循環后，修飾器件保留95.2%初始效率，對照僅76.2%，顯示出優異的機械魯棒性。

本研究基于軟硬酸堿（HSAB）理論證明，通過合理選擇添加劑——寬帶隙鈣鈦礦中使用邊界堿DFOB、窄帶隙鈣鈦礦中使用硬堿BF??——能夠有效解決多組分鈣鈦礦的異步結晶動力學失配問題。該策略顯著提升了垂直成分均勻性（Br/I與Sn/Pb分布均一），降低了缺陷密度和殘余應變，抑制了離子遷移和光致相分離，從而在剛性全鈣鈦礦疊層太陽能電池中獲得30.3%的認證效率，在柔性疊層中獲得28.0%的認證效率，并展現出優異的運行穩定性和機械柔韌性。這項工作不僅刷新了疊層器件的性能記錄，更重要的是揭示了成分復雜鈣鈦礦中垂直成分異質性的共同結晶動力學根源，并提供了基于化學原理的通用調控路徑。未來的關鍵挑戰在于驗證該策略在不同規?；练e方法、更廣泛的添加劑家族以及大面積疊層模塊中的普適性，從而為其向工業級制造轉化提供堅實支撐。

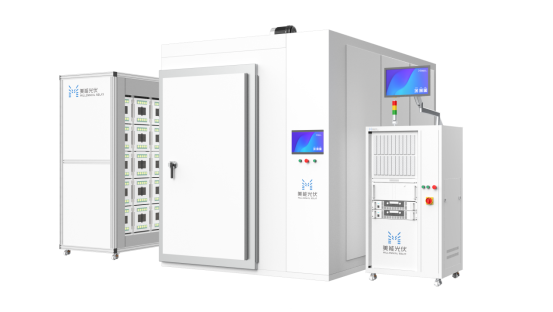

鈣鈦礦復合式MPPT測試儀
