在航空航天領域的零件制造中，生產鎳基高溫合金制成的鑄件具有很大的成本和制造風險。想要制造無缺陷的零件，就要面臨昂貴的零件測試，這不僅在經濟上影響成本和盈利能力，材料的浪費和排放也會對環境造成影響。因此，數字化正在迅速接近制造業，鑄件供應商也不例外。

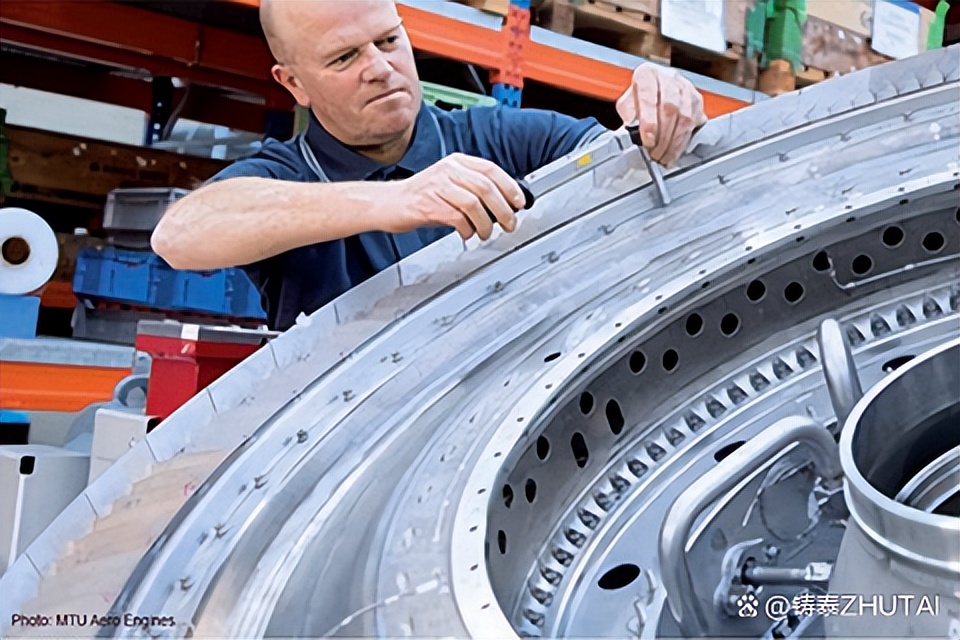

MTU 航空發動機公司是航空航天領域的數字化領導者之一，該公司的制造工藝工程師采用了一種基于鑄泰（上海）ProCAST鑄造工藝仿真模擬軟件數值鑄造模擬的解決方案，通過該解決方案可以預測臨界缺陷尺寸的形成，本期成功案例分享我們將介紹MTU航空發動機公司如何通過鑄泰（上海）ProCAST鑄造工藝仿真模擬軟件數值模擬熔模鑄造工藝來預測渦輪葉片的孔隙。

案例故事

通過鑄泰（上海）ProCAST鑄造工藝仿真模擬軟件數值模擬熔模鑄造工藝來預測縮孔、縮松

縮孔縮松是熔模鑄造過程中在特定凝固條件下形成的常見制造缺陷。這些孔洞也是主要的裂紋萌生源。從長遠來看，由于低質量的鑄件耐用性不高，所以這些孔洞還會導致鎳基高溫合金的疲勞壽命縮短。 因此，為了保證高功力航空發動機部件的使用壽命，對所含孔隙率（孔隙尺寸、縮松的互連性及其在零件中的位置）的詳細描述至關重要。

高效利用數字化鑄泰（上海）ProCAST鑄造工藝仿真模擬軟件鑄造模擬軟件

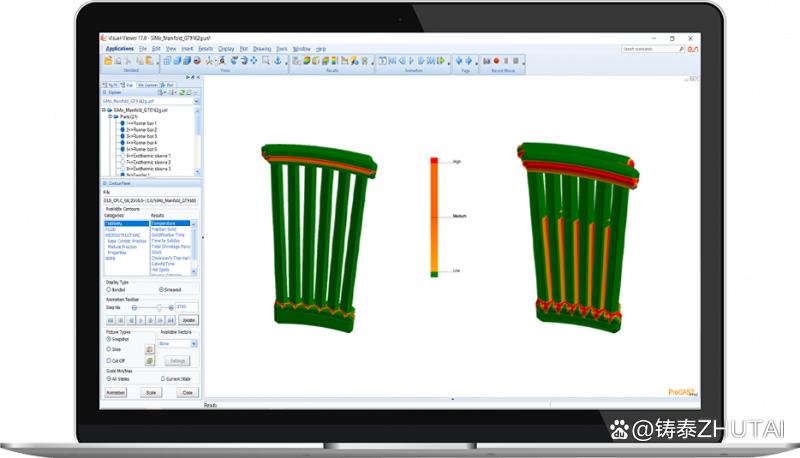

此次案例分享就拿渦輪葉片舉例。首先，將 2D 顯微鏡評估（通常用于評估工業環境中的孔隙率尺寸）與 3D 實驗評估進行比較，后者可以提供對控制缺陷形成機制的重要見解。通過評估孔隙率、等效直徑和孔隙中可接受的孔隙閾值進行比較。其次，使用 3D 數據開發了自動圖像分析，以驗證對 2D 等效缺陷尺寸進行分類的方法。所開發的自動化工具的準確度達到 85%。最后，渦輪機部件中識別的孔隙與使用鑄泰（上海）ProCAST鑄造工藝仿真模擬軟件的代表性模型得出的預測相關。通過對鑄造過程中金屬、模具和保溫包裹物的熱歷史的適當描述，可以識別具有增強孔隙率的鑄造渦輪葉片的特定區域。

我們找到了一種基于圖像處理技術自動評估缺陷尺寸的方法。此外，所使用的標準通過樣本材料的 3D 渲染得到驗證。我們使用鑄泰（上海）ProCAST鑄造工藝仿真模擬軟件來預測最容易形成孔隙的區域，作為熱力學數據的函數（凝固過程本質上由溫度場決定，而溫度場又由熱和幾何方面決定）。本文描述的方法可以作為表征孔隙區域的方法。

值得一提的是，建立良好的鑄造模擬工藝可以很好地為航空發動機零件制造商帶來很大的好處，以不斷提高其零件的質量和壽命，從而有助于使航空零件更具可持續性。

6 種鑄造模擬軟件功能

為了確保輕量化設計和新材料的可鑄性，您需要能夠涵蓋從可鑄性檢查到工藝開發直至全面工藝驗證的整個熔模鑄造工藝，必備的軟件功能列表包括：

1.自動殼模生成

2.建模包裹層配置

3.輻射效應

4.晶粒結構預測

5.殘余應力預測

6.所有這些同時結合了合金、陶瓷殼和絕熱材料的熱力學材料特性

這將使制造工程師能夠有效地開發和控制工藝設計，以提供具有高精度和高質量的鑄件。更不用說控制成本并提高盈利能力了。
