嵌入式2---在單片機里實現module_init機制

很多朋友在寫單片機程序時，常會遇到這樣的問題：所有模塊的初始化函數（比如LED初始化、串口初始化、傳感器初始化），都要手動在main函數里一一調用，不僅代碼混亂、維護麻煩，而且新增或刪除模塊時，還要修改main函數，違背了“高內聚、低耦合”的原則。

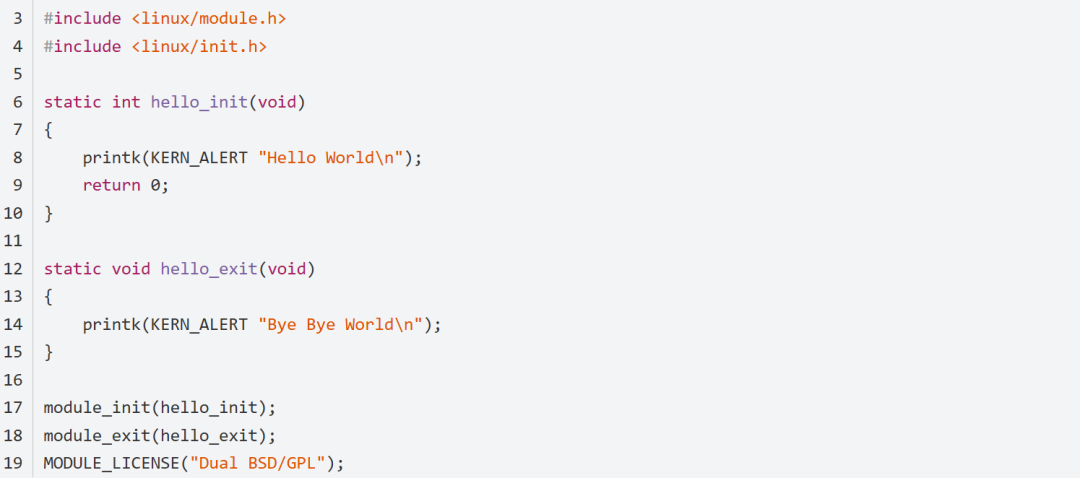

其實在Linux系統中，module_init機制的核心思想也是一樣的，Linux內核本身就是高度模塊化的設計——驅動開發者只需通過module_init宏注冊驅動初始化函數，無需修改內核核心代碼，內核啟動時會自動遍歷所有注冊的初始化函數，完成驅動加載；當模塊卸載時，通過module_exit宏注冊的退出函數會被自動調用，這也是Linux驅動“熱插拔”特性的基礎之一。

module_init機制，簡單說就是「自動注冊、統一初始化」—— 每個模塊的初始化函數，通過宏定義“注冊”到系統中，程序啟動后，自動遍歷所有注冊的初始化函數并執行。

可能有朋友會說：“單片機沒有操作系統（比如Linux）里的module_init宏，怎么實現？” 其實原理很簡單，核心就是利用「編譯器特性」和「函數指針數組」，手動模擬出這一機制。今天就以STM32為例來介紹如何實現這一功能；

我們先分析一下linux 中module_init宏

定位到Linux內核源碼中的include/linux/init.h，可以看到有如下代碼：

#ifndef MODULE// 省略#definemodule_init(x) __initcall(x);// 省略#else
#definemodule_init(initfn)  intinit_module(void) __attribute__((alias(#initfn)));// 省略#endif

第一種情況：靜態編譯（#ifndefMODULE）。當MODULE未定義時，module_init(x)被宏定義為__initcall(x)。__initcall是Linux內核中用于標記靜態初始化函數的宏，被該宏標記的函數會被放入內核的.initcall段中。其核心源碼同樣位于include/linux/init.h中，相關定義如下（只粘貼了相關的內容）：

//...typedefint(*initcall_t)(void);//...#define__initcall(fn) device_initcall(fn)//...#definedevice_initcall(fn)   __define_initcall(fn, 6)//...#define__initcall(fn)  staticinitcall_t __initcall_##fn __used   __attribute__((__section__(".initcall.init"), __cold__)) = fn;//...#definedevice_initcall(fn)   __define_initcall(fn, 6)// ...#define__define_initcall(fn, id)  staticinitcall_t __initcall_##fn##id __used   __attribute__((__section__(".initcall"#id ".init"), __cold__)) = fn;

源碼解析：__initcall宏的核心作用，是通過編譯器__attribute__((__section__))指令，將初始化函數fn放入內核的.initcall相關段中（不同優先級對應不同子段）。其中__used屬性確保函數不被編譯器優化刪除，__cold__屬性標記該函數為冷函數（僅啟動時調用，優化編譯）。被該宏標記的函數，會被內核啟動流程自動遍歷執行，從而完成靜態模塊的初始化。這種方式下，模塊會被直接編譯到內核鏡像中，內核啟動時就完成初始化，無法動態卸載。

而內核啟動時，正是通過do_initcalls函數來遍歷并執行所有注冊的靜態初始化函數，該函數源碼位于內核init/main.c中，核心實現如下：

staticvoid__initdo_initcalls(void){ intlevel;
 for(level =0; level < ARRAY_SIZE(initcall_levels) -?1; level++)    do_initcall_level(level);}

函數解析：do_initcalls函數是靜態初始化的“總?cè)肟凇?，其核心邏輯是?/span>優先級順序遍歷所有初始化層級。其中：

• initcall_levels是一個數組，存儲了前文提到的不同優先級.initcall段（如.initcall0.init、.initcall1.init等）的起始地址，對應pure_initcall、core_initcall等不同優先級的初始化宏。

• ARRAY_SIZE(initcall_levels) - 1用于獲取優先級層級總數，避免越界。

• do_initcall_level(level)是底層執行函數，其核心實現（簡化版，貼合內核源碼邏輯）如下，傳入優先級level后，會遍歷該優先級下所有注冊的初始化函數并依次調用，確保高優先級的初始化函數（如內核核心模塊）先執行，低優先級函數（如設備驅動）后執行：

staticvoid__initdo_initcall_level(intlevel){ // 省略：參數校驗、打印調試信息等冗余代碼  initcall_t *fn;// 定義函數指針，用于遍歷當前優先級的初始化函數
 // 遍歷當前優先級level對應的.initcall段：從當前層級起始地址，到下一層級起始地址 for(fn = initcall_levels[level]; fn < initcall_levels[level+1]; fn++)    do_one_initcall(*fn);// 調用單個初始化函數，完成該函數的執行}

函數解析：do_initcall_level是do_initcalls函數的底層執行載體，專門負責處理單個優先級層級的初始化，核心邏輯拆解如下：

• initcall_t *fn：定義與前文一致的初始化函數指針，用于遍歷當前優先級下的所有初始化函數。

• initcall_levels[level]：獲取當前優先級level對應的.initcall段起始地址（比如level=1對應.core_initcall宏注冊的函數所在段起始）；initcall_levels[level+1]則是下一個優先級層級的起始地址，兩者構成當前優先級的地址范圍，確保只遍歷當前層級的函數，不跨層級執行。

• do_one_initcall(*fn)：真正執行單個初始化函數的接口，傳入當前遍歷到的函數指針（*fn即具體的初始化函數），完成該模塊的初始化；該函數內部會做函數合法性校驗、執行狀態判斷等，確保初始化過程穩定。

do_initcalls函數的層級遍歷，高優先級先執行，滿足內核啟動時“先核心、后外設”的初始化邏輯。

第二種情況：動態加載（#else分支）。當MODULE被定義時，module_init(initfn)會通過__attribute__((alias(#initfn)))定義一個別名函數init_module，該別名指向我們自己編寫的初始化函數initfn。此時模塊會被編譯為.ko（內核模塊）文件，后續可通過insmod命令動態加載到內核中——內核加載模塊時，會自動調用init_module函數（即我們的初始化函數）；卸載模塊時，通過rmmod命令調用module_exit注冊的退出函數，實現模塊的熱插拔，這也是Linux驅動動態開發的核心方式。

1.機制原理

module_init機制的核心，本質是把所有模塊的初始化函數地址，存到一個數組里，程序啟動后，循環調用這個數組里的所有函數。

用到兩個關鍵知識點

1. 函數指針：可以理解為“存放函數地址的變量”，通過函數指針，我們可以間接調用函數（比如void (*init_func)(void); 就是一個指向“無參數、無返回值”初始化函數的指針）。

2. 編譯器section特性：我們可以通過編譯器指令，將所有注冊的初始化函數指針，集中存放在指定的內存區域（section），后續只需找到這個區域的起始和結束地址，就能遍歷所有函數。

流程：模塊注冊 → 函數指針存入指定section → 程序啟動 → 遍歷section中的函數指針 → 依次調用（完成所有模塊初始化）。

下面我們講實現方式：

我使用的是keil

我把我的代碼貼出來

.h文件

typedefint(*initcall_t)(void);#define__init__attribute__((unused))#definemodule_init(fn) constinitcall_t __initcall_##fn __attribute__((section(".__initcall.0.b"), used)) = fn

staticconstinitcall_t__initcall_sentinel_start  __attribute__((used,section(".__initcall.0.a"))) =0;
staticconstinitcall_t__initcall_sentinel_end  __attribute__((used,section(".__initcall.0.c"))) =0;

voidmodule_init_call(void){
constinitcall_t*call_start = &__initcall_sentinel_start; constinitcall_t*call_end = &__initcall_sentinel_end;while(call_start < call_end){if(*call_start)(*call_start)();call_start++;}}

在初始化函數下面添加 module_init宏如：

int test_init(void){return0;}module_init(test_init);

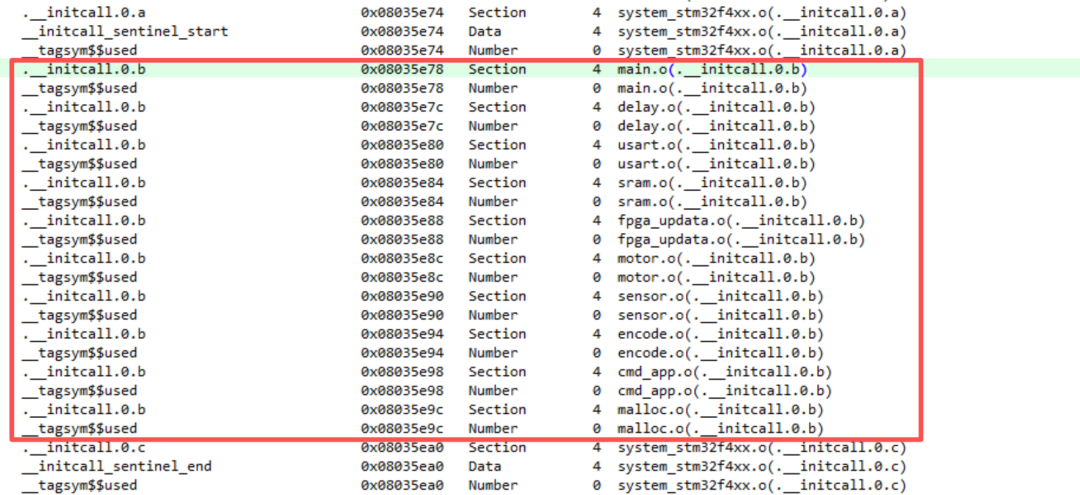

編譯之后我們在.map文件里可以看到

初始化函數被放在的相應的區域里面

module_init_call函數放在了Reset_Handler，每次上電啟動的時候就會調用

Reset_Handler  PROC        EXPORT Reset_Handler      [WEAK]   IMPORT SystemInit   IMPORT __mainIMPORT module_init_call        LDR  R0, =0xE000ED88  ; 使能浮點運算 CP10,CP11        LDR  R1,[R0]        ORR  R1,R1,#(0xF <20)        STR  R1,[R0]        LDR  R0, =SystemInit        BLX  R0LDR  R0, =module_init_call        BLX  R0        LDR  R0, =__main        BX   R0        ENDP
