一、TM7705 簡介

TM7705 是應用于低頻測量的 2/3 通道的模擬前端。該器件可以接受直接來自傳感器的低電平的輸入信號，然后產生串行的數字輸出。利用 Σ-Δ 轉換技術實現了 16 位無丟失代碼性能。選定的輸入信號被送到一個基于模擬調制器的增益可編程專用前端。片內數字濾波器處理調制器的輸出信號。通過片內控制寄存器可調節濾波器的截止點和輸出更新速率，從而對數字濾波器的第一個陷波進行編程。TM7705 是雙通道全差分模擬輸入，帶有一個差分基準輸入。
TM7705 是用于智能系統、微控制器系統和基于 DSP 系統的理想產品。其串行接口可配置為三線接口。增益值、信號極性以及更新速率的選擇可用串行輸入口由軟件來配置。該器件還包括自校準和系統校準選項，以消除器件本身或系統的增益和偏移誤差。

特點：
2個全差分輸入通道的ADC
16位無丟失代碼
0.003%非線性
可編程增益前端
增益：1～128
三線串行接口
有對模擬輸入緩沖的能力
2.7～3.3V或4.75～5.25V工作電壓
3V電壓時，最大功耗為1mW
等待電流的最大值為8μA

二、引腳功能

三、寄存器介紹

TM7705 片內包括 8 個寄存器，這些寄存器通過器件的串行口訪問

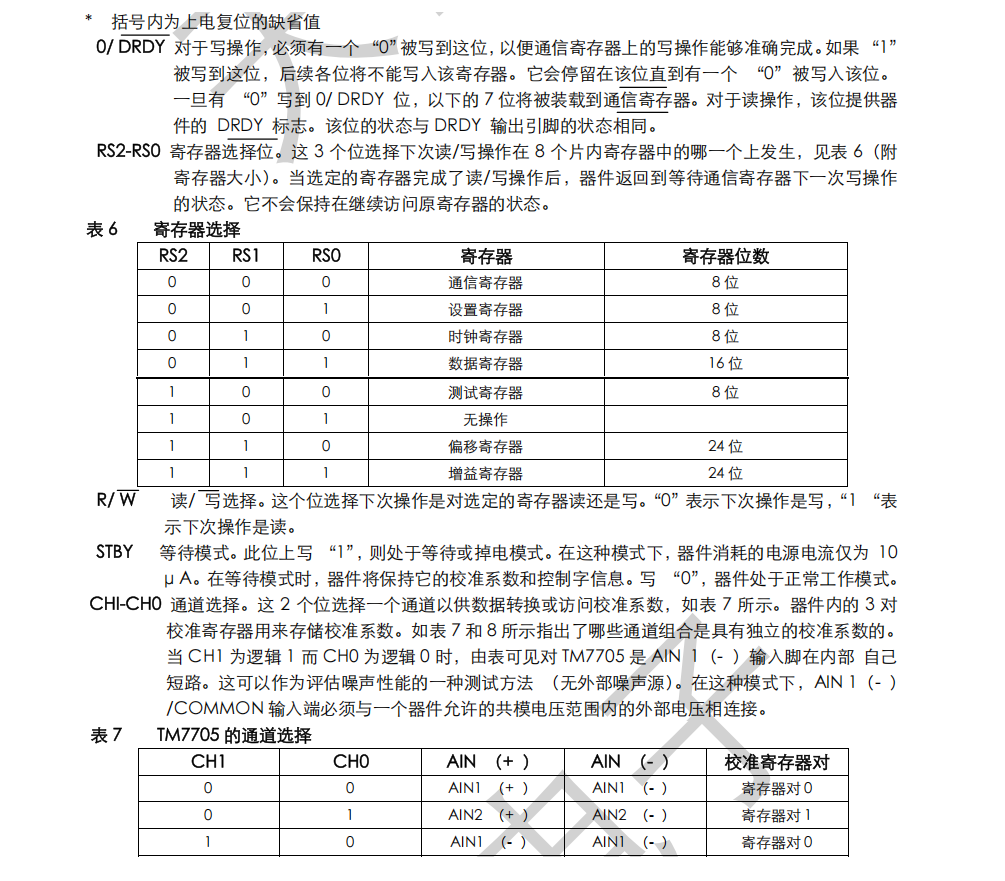

1.通信寄存器 （RS2、RS1、RS0 = 0、0、0）

通信寄存器是一個 8 位寄存器，既可以讀出數據也可以把數據寫進去。所有與器件的通信必須從寫該寄存器開始。寫上去的數據決定下一次讀操作或?qū)懖僮髟谀膫€寄存器上發生。一旦在選定的寄存器上完成了下一次讀操作或?qū)懖僮鳎涌诜祷氐酵ㄐ偶拇嫫鹘邮找淮螌懖僮鞯臓顟B(tài)。這是接口的默認狀態，在上電或復位后，TM7705 就處于這種默認狀態等待對通信寄存器一次寫操作。

2.設置寄存器（RS2、RS1、RS0 = 0、0、1）

設置寄存器是一個 8 位寄存器，它既可以讀數據又可將數據寫入

3.時鐘寄存器（RS2、RS1、RS0 = 0、1、0）

時鐘寄存器是一個可以讀/寫數據的 8 位寄存器

4.數據寄存器 （RS2、RS1、RS0 = 0、1、1）

數據寄存器是一個 16 位只讀寄存器，它包含了來自 TM7705 最新的轉換結果。如果通信寄存器將器件設置成對該寄存器寫操作，則必定會實際上發生一次寫操作以使器件返回到準備對通信寄存器的寫操作，但是向器件寫入的 16 位數字將被 TM7705 忽略。

5.測試寄存器 （RS2、RS1、RS0 = 1、0、0）

測試寄存器用于測試器件時。建議用戶不要改變測試寄存器的任何位的默認值 （上電或復位時自動置入全 0），否則當器件處于測試模式時，不能正確運行。

6.零標度校準寄存器 （RS2、RS1、RS0 = 1、1、0）

TM7705 包含幾組獨立的零標度寄存器，每個零標度寄存器負責一個輸入通道。它們皆為 24 位讀/寫寄存器，24 位數據必須被寫之后才能傳送到零標度校準寄存器。零標度寄存器和滿標度寄存器連在一起使用，組成一個寄存器對。每個寄存器對對應一對通道，見表 7。當器件被設置成允許通過數字接口訪問這些寄存器時，器件本身不再訪問寄存器系數以使輸出數據具有正確的尺度。結果，在訪問校準寄存器 （無論是讀/寫操作 ）后，從器件讀得的第一個輸出數據可能包含不正確的數據。此外，數據校準期間，校準寄存器不能進行寫操作。這類事件可以通過以下方法避免：在校準寄存器開始工作前，將模式寄存器的 FSYNC位置為高電平，任務結束后，又將其置為低電平。

7.滿標度校準寄存器 （RS2、RS1、RS0 = 1、1、1）

TM7705 包含幾個獨立的滿標度寄存器，每個滿標度寄存器負責一個輸入通道。它們皆為 24 位讀/寫寄存器，24 位數據必須被寫之后才能傳送到滿標度校準寄存器。滿標度寄存器和零標度寄存器連在一起使用，組成一個寄存器對。每個寄存器對對應一對通道，見表 7。當器件被設置成允許通過數字接口訪問這些寄存器時，器件本身不再訪問寄存器系數以使輸出數據具有正確的尺度。結果，在訪問校準寄存器 （無論是讀/寫操作 ）后，從器件讀得的第一個輸出數據可能包含不正確的數據。此外，數據校準期間，校準寄存器不能進行寫操作。這類事件可以通過以下方法避免：在校準寄存器開始工作前，將模式寄存器的 FSYNC位置為高電平，任務結束后，又將其置為低電平。

四、部分功能介紹

1.模擬輸入

TM7705 包括 2 個模擬輸入對，即 AIN（+ ）, AIN （-）和 AIN2（+），AIN2（-）。輸入對提供可編程增益、可處理單、雙極性輸入信號的差分輸入通道。應注意，雙極性輸入信號以各自的 AIN（- ）端為參考。 TM7705 包括 3 個偽差分模擬輸入對，AIN 1 、AIN2 和 AIN3，這些輸入對以器件的 COMMON 輸入端為參考。
無論是單極性還是雙極性電壓，TM7705 的模擬輸入端都能接受。雙極性輸入并不表示器件能夠處理模擬輸入端的負電壓，因?yàn)槟M輸入電壓不能小于-30mV，以確保器件的正常工作。輸入通道是全差分的。因此，對于 TM7705，AIN(+)輸入電壓以各自的 AIN 1(-)為基準；對于 TM7706，加到模擬輸入通道的電壓以 COMMON 為基準

2.基準輸入

REFIN（+）和 REFIN（-）為 TM7705 提供差分基準輸入功能，差分輸入的共模范圍是 GND~VDD。當TM7705 以 5V 電源電壓工作時，基準電壓為+2.5V；電源電壓為 3V 時，基準電壓為+1.225V。當 VREF 降至 1V 時，TM7705 仍然可以工作，但隨著性能的降低，輸出噪聲會變大。為確保器件能夠準確無誤的工作，必須使 REFIN（+）大于 REFIN（-）

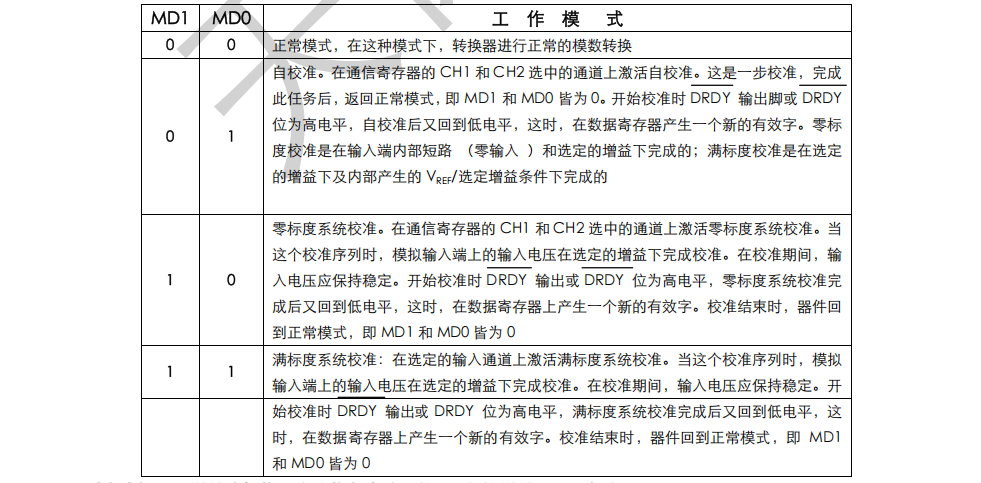

3.校準

TM7705 提供了多種校準選擇，具體選擇哪種校準可以由設臵寄存器的 MD1 和 MD0 位來編程。一旦給 MD1 和 MD0 位寫入數據，一個校準周期就開始了。通過校準消除器件上產生的偏移和增益誤差。當工作環境溫度和電壓發生變化時，就應對器件進行例行校準，若選定的增益、濾波器陷波或單極性/雙極性輸入范圍發生變化時。也應進行校準。校準分為自校準和系統校準。對選定的通道進行全域校準時，片上微控制器必須在兩種不同的輸入狀態下記錄調制器的輸出，也就是 “零標度”和 “滿標度”點

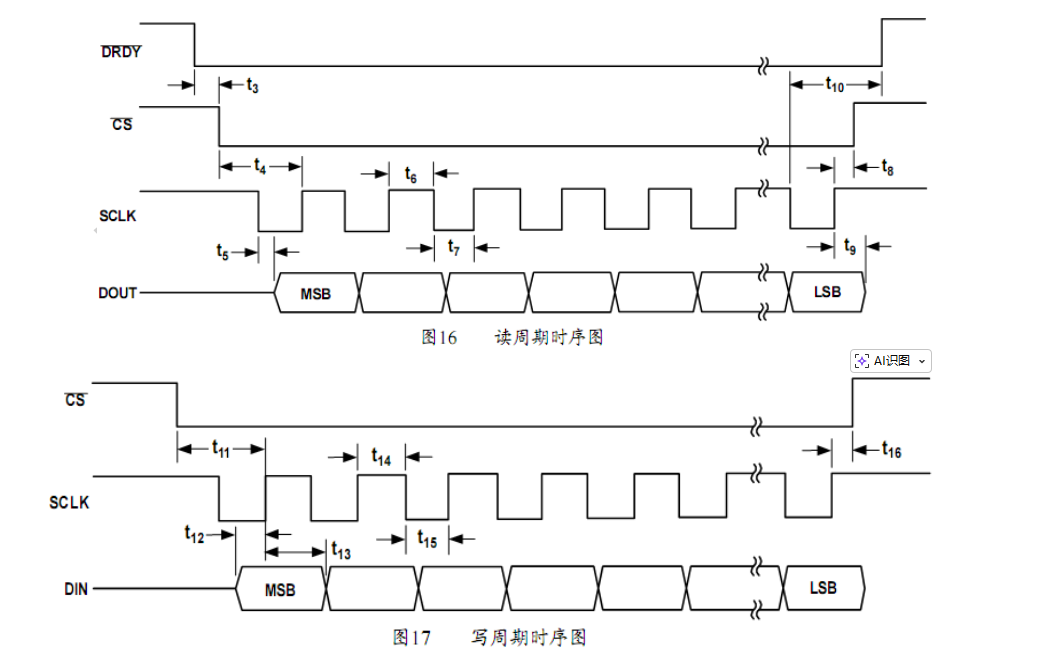

五、時序

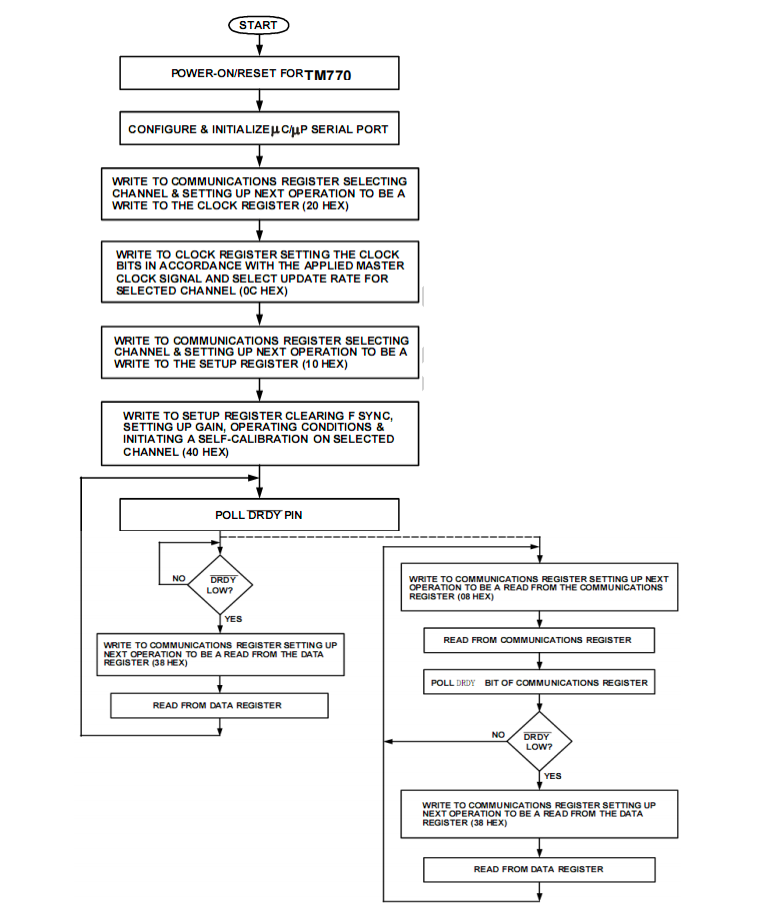

六.TM7705 的配置流程

七、程序

main.C

#include "bsp.h"
#include "reg52.h"
#include "string.h"
#include "stdio.h"
static void TM7705_Demo(void);
void main(void)
{
	bsp_Init();     /* 初始化底層硬件。 該函數在 bsp.c文件 */

	TM7705_Demo();
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_Demo
*	功能說明: 定時讀取TM7705的ADC值，并打印到串口。請通過PC機串口工具查看結果。
*	形    參：無
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_Demo(void)
{
	uint16_t adc1, adc2;
	bsp_InitTM7705();			/* 初始化配置TM7705 */
	TM7705_CalibSelf(1);		/* 自校準。執行時間較長，約180ms */
	adc1 = TM7705_ReadAdc(1);
	TM7705_CalibSelf(2);		/* 自校準。執行時間較長，約180ms */
	adc2 = TM7705_ReadAdc(2);
	while (1)
	{
		  bsp_Idle();
			adc1 = TM7705_ReadAdc(1);	/* 執行時間 80ms */
			adc2 = TM7705_ReadAdc(2);	/* 執行時間 80ms */
		/* 打印采集數據 */
		{
			int volt1, volt2;
			/* 計算實際電壓值（近似估算的），如需準確，請進行校準 */
			volt1 = ((int32_t)adc1 * 5000) / 65535;
			volt2 = ((int32_t)adc2 * 5000) / 65535;

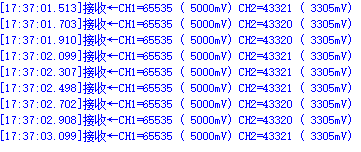

			/* 打印ADC采樣結果 */

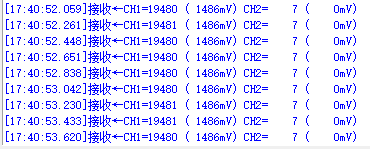

			printf("CH1=%5ld (%5dmV) CH2=%5ld (%5dmV)r", (long int)adc1, volt1, (long int)adc2, volt2);
		}
	}
}

TM7705 .C

#include "bsp.h"
#define SOFT_SPI		/* 定義此行表示使用GPIO模擬SPI接口 */
//#define HARD_SPI		/* 定義此行表示使用CPU的硬件SPI接口 */
/* 通道1和通道2的增益,輸入緩沖，極性 */
#define __CH1_GAIN_BIPOLAR_BUF	(GAIN_1 | UNIPOLAR | BUF_EN)
#define __CH2_GAIN_BIPOLAR_BUF	(GAIN_1 | UNIPOLAR | BUF_EN)
#if !defined(SOFT_SPI) && !defined(HARD_SPI)
#error "Please define SPI Interface mode : SOFT_SPI or HARD_SPI"
#endif
#ifdef SOFT_SPI		/* 軟件SPI */
	/* 定義GPIO端口 */
	sbit CS     = P1^0;
	sbit RESET  = P1^1;
	sbit DIN    = P1^2;
	sbit SCK    = P1^3;
	sbit DOUT   = P1^4;
	sbit DRDY	= P1^5;
	/* 定義口線置0和置1的宏 */
	#define CS_0()		CS = 0
	#define CS_1()		CS = 1
	#define RESET_0()	RESET = 0
	#define RESET_1()	RESET = 1
	#define DI_0()		DIN = 0
	#define DI_1()		DIN = 1
	#define SCK_0()		SCK = 0
	#define SCK_1()		SCK = 1
	#define DO_IS_HIGH()	(DOUT != 0)
	#define DRDY_IS_LOW()	(DRDY == 0)
#endif
#ifdef HARD_SPI		/* 硬件SPI */
	#error "Don't surport Hard SPI Interface mode"
#endif
/* 通信寄存器bit定義 */
enum
{
	/* 寄存器選擇  RS2 RS1 RS0  */
	REG_COMM	= 0x00,	/* 通信寄存器 */
	REG_SETUP	= 0x10,	/* 設置寄存器 */
	REG_CLOCK	= 0x20,	/* 時鐘寄存器 */
	REG_DATA	= 0x30,	/* 數據寄存器 */
	REG_ZERO_CH1	= 0x60,	/* CH1 偏移寄存器 */
	REG_FULL_CH1	= 0x70,	/* CH1 滿量程寄存器 */
	REG_ZERO_CH2	= 0x61,	/* CH2 偏移寄存器 */
	REG_FULL_CH2	= 0x71,	/* CH2 滿量程寄存器 */
	/* 讀寫操作 */
	WRITE 		= 0x00,	/* 寫操作 */
	READ 		= 0x08,	/* 讀操作 */
	/* 通道 */
	CH_1		= 0,	/* AIN1+  AIN1- */
	CH_2		= 1,	/* AIN2+  AIN2- */
	CH_3		= 2,	/* AIN1-  AIN1- */
	CH_4		= 3		/* AIN1-  AIN2- */
};
/* 設置寄存器bit定義 */
enum
{
	MD_NORMAL		= (0 < < 6),	/* 正常模式 */
	MD_CAL_SELF		= (1 < < 6),	/* 自校準模式 */
	MD_CAL_ZERO		= (2 < < 6),	/* 校準0刻度模式 */
	MD_CAL_FULL		= (3 < < 6),	/* 校準滿刻度模式 */

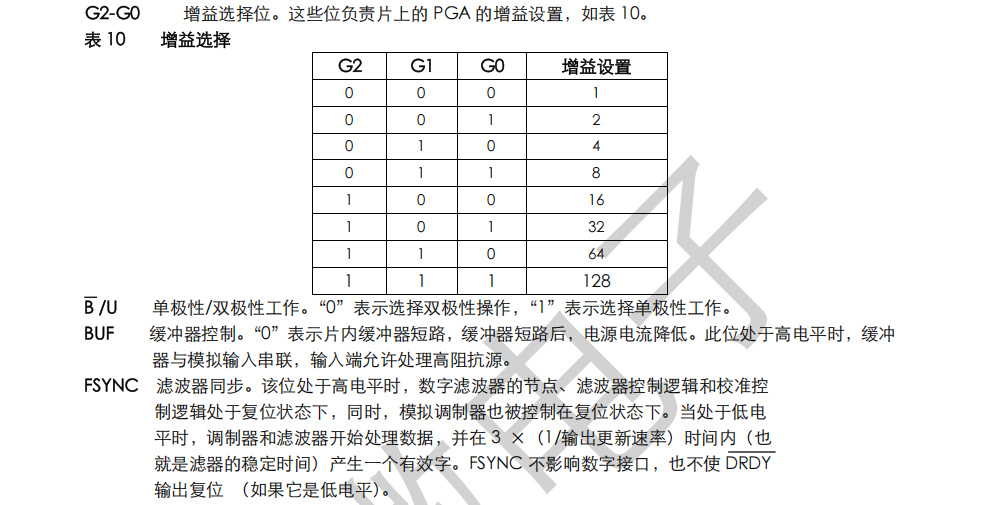

	GAIN_1			= (0 < < 3),	/* 增益 */
	GAIN_2			= (1 < < 3),	/* 增益 */
	GAIN_4			= (2 < < 3),	/* 增益 */
	GAIN_8			= (3 < < 3),	/* 增益 */
	GAIN_16			= (4 < < 3),	/* 增益 */
	GAIN_32			= (5 < < 3),	/* 增益 */
	GAIN_64			= (6 < < 3),	/* 增益 */
	GAIN_128		= (7 < < 3),	/* 增益 */
	/* 無論雙極性還是單極性都不改變?nèi)魏屋斎胄盘柕臓顟B(tài)，它只改變輸出數據的代碼和轉換函數上的校準點 */
	BIPOLAR			= (0 < < 2),	/* 雙極性輸入 */
	UNIPOLAR		= (1 < < 2),	/* 單極性輸入 */
	BUF_NO			= (0 < < 1),	/* 輸入無緩沖（內部緩沖器不啟用) */
	BUF_EN			= (1 < < 1),	/* 輸入有緩沖 (啟用內部緩沖器) */
	FSYNC_0			= 0,
	FSYNC_1			= 1		/* 不啟用 */
};

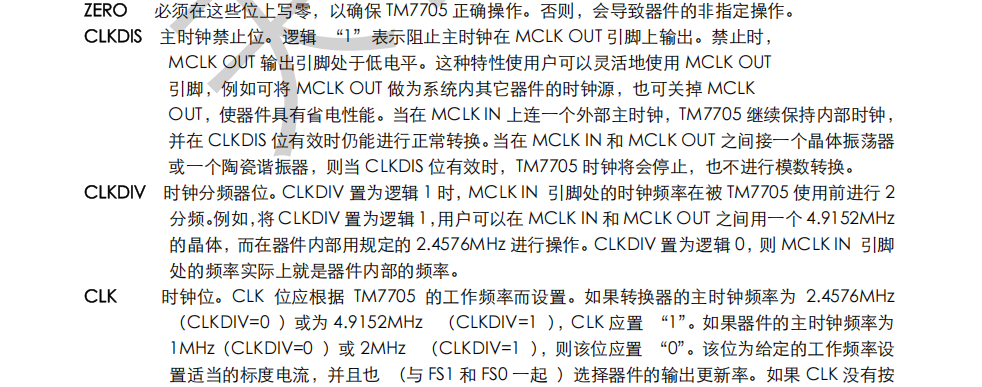

/* 時鐘寄存器bit定義 */
enum
{
	CLKDIS_0	= 0x00,		/* 時鐘輸出使能 （當外接晶振時，必須使能才能振蕩） */
	CLKDIS_1	= 0x10,		/* 時鐘禁止 （當外部提供時鐘時，設置該位可以禁止MCK_OUT引腳輸出時鐘以省電 */
	/*
		2.4576MHz（CLKDIV=0 ）或?yàn)?4.9152MHz （CLKDIV=1 ），CLK 應置 “0”。
		1MHz （CLKDIV=0 ）或 2MHz   （CLKDIV=1 ），CLK 該位應置  “1”
	*/
	CLK_4_9152M = 0x08,
	CLK_2_4576M = 0x00,
	CLK_1M 		= 0x04,
	CLK_2M 		= 0x0C,

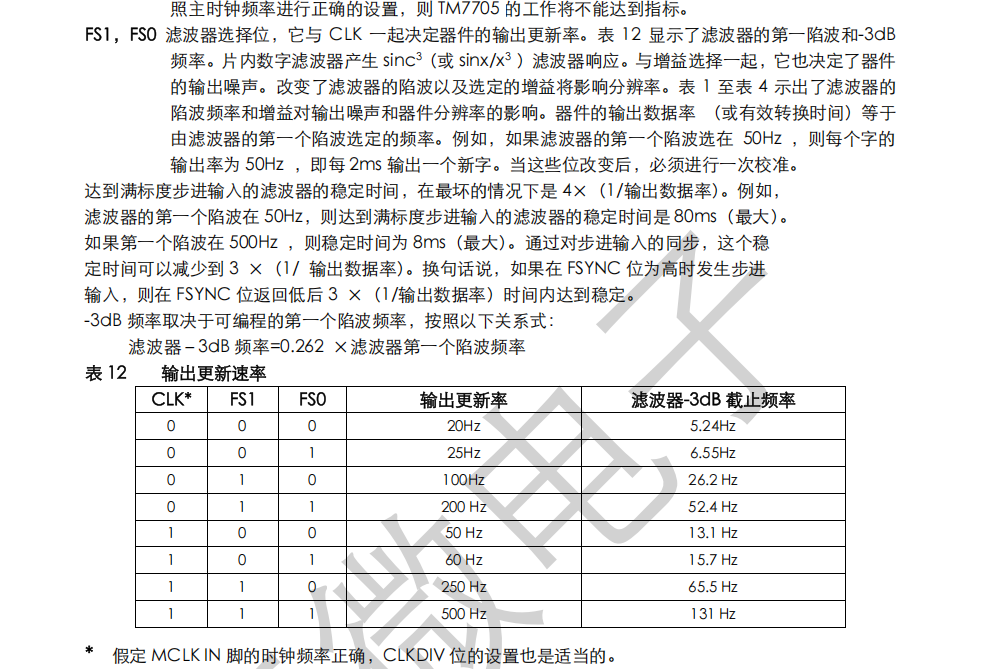

	FS_50HZ		= 0x00,
	FS_60HZ		= 0x01,
	FS_250HZ	= 0x02,
	FS_500HZ	= 0x04,
	/*
		四十九、電子秤應用中提高TM7705 精度的方法
			當使用主時鐘為 2.4576MHz 時，強烈建議將時鐘寄存器設為 84H,此時數據輸出更新率為10Hz,即每0.1S 輸出一個新數據。
			當使用主時鐘為 1MHz 時，強烈建議將時鐘寄存器設為80H, 此時數據輸出更新率為4Hz, 即每0.25S 輸出一個新數據
	*/
	ZERO_0		= 0x00,
	ZERO_1		= 0x80
};

static void TM7705_SyncSPI(void);
static void TM7705_Send8Bit(uint8_t _data);
static uint8_t TM7705_Recive8Bit(void);
static void TM7705_WriteByte(uint8_t _data);
static void TM7705_Write3Byte(uint32_t _data);
static uint8_t TM7705_ReadByte(void);
static uint16_t TM7705_Read2Byte(void);
static uint32_t TM7705_Read3Byte(void);
static void TM7705_WaitDRDY(void);
static void TM7705_ResetHard(void);
static void TM7705_Delay(void);
/*
*********************************************************************************************************
*	函 數 名: bsp_InitTM7705
*	功能說明: 配置STM32的GPIO和SPI接口，用于連接 TM7705
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
void bsp_InitTM7705(void)
{
#ifdef SOFT_SPI		/* 軟件SPI */
	/* 配置REST口線為推挽輸出，缺省輸出高電平 */
	/* 配置CS口線為推挽輸出，缺省輸出高電平 */
	/* 配置SCK口線為推挽輸出，缺省輸出高電平 */
	/* 配置DIN口線為推挽輸出，缺省輸出高電平 */
	/* 配置DOUT口線為輸入浮空模式 */
	/* 配置DOUT口線為輸入上拉模式 */
#endif
	bsp_DelayMS(10);
	TM7705_ResetHard();		/* 硬件復位 */
	/*
		在接口序列丟失的情況下，如果在DIN 高電平的寫操作持續了足夠長的時間（至少 32個串行時鐘周期），
		TM7705 將會回到默認狀態。
	*/
	bsp_DelayMS(5);
	TM7705_SyncSPI();		/* 同步SPI接口時序 */
	bsp_DelayMS(5);
	/* 配置時鐘寄存器 */
	TM7705_WriteByte(REG_CLOCK | WRITE | CH_1);			/* 先寫通信寄存器，下一步是寫時鐘寄存器 */
	TM7705_WriteByte(CLKDIS_0 | CLK_4_9152M | FS_50HZ);	/* 刷新速率50Hz */
	//TM7705_WriteByte(CLKDIS_0 | CLK_4_9152M | FS_500HZ);	/* 刷新速率500Hz */
	/* 每次上電進行一次自校準 */
	TM7705_CalibSelf(1);	/* 內部自校準 CH1 */
	bsp_DelayMS(5);
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_Delay
*	功能說明: CLK之間的延遲，時序延遲. 對于51，可以不延遲
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_Delay(void)
{
	//uint16_t i;
	//for (i = 0; i < 5; i++);
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_ResetHard
*	功能說明: 硬件復位 TM7705芯片
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_ResetHard(void)
{
	RESET_1();
	bsp_DelayMS(1);
	RESET_0();
	bsp_DelayMS(2);
	RESET_1();
	bsp_DelayMS(1);
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_SyncSPI
*	功能說明: 同步TM7705芯片SPI接口時序
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_SyncSPI(void)
{
	/* AD7705串行接口失步后將其復位。復位后要延時500us再訪問 */
	CS_0();
	TM7705_Send8Bit(0xFF);
	TM7705_Send8Bit(0xFF);
	TM7705_Send8Bit(0xFF);
	TM7705_Send8Bit(0xFF);
	CS_1();
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_Send8Bit
*	功能說明: 向SPI總線發送8個bit數據。 不帶CS控制。
*	形    參: _data : 數據
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_Send8Bit(uint8_t _data)
{
	uint8_t i;
	for(i = 0; i < 8; i++)
	{
		if (_data & 0x80)
		{
			DI_1();
		}
		else
		{
			DI_0();
		}
		SCK_0();
		_data < <= 1;
		TM7705_Delay();
		SCK_1();
		TM7705_Delay();
	}
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_Recive8Bit
*	功能說明: 從SPI總線接收8個bit數據。 不帶CS控制。
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
static uint8_t TM7705_Recive8Bit(void)
{
	uint8_t i;
	uint8_t read = 0;
	for (i = 0; i < 8; i++)
	{
		SCK_0();
		TM7705_Delay();
		read = read< 1;
		if (DO_IS_HIGH())
		{
			read++;
		}
		SCK_1();
		TM7705_Delay();
	}
	return read;
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_WriteByte
*	功能說明: 寫入1個字節。帶CS控制
*	形    參: _data ：將要寫入的數據
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_WriteByte(uint8_t _data)
{
	CS_0();
	TM7705_Send8Bit(_data);
	CS_1();
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_Write3Byte
*	功能說明: 寫入3個字節。帶CS控制
*	形    參: _data ：將要寫入的數據
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_Write3Byte(uint32_t _data)
{
	CS_0();
	TM7705_Send8Bit((_data > > 16) & 0xFF);
	TM7705_Send8Bit((_data > > 8) & 0xFF);
	TM7705_Send8Bit(_data);
	CS_1();
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_ReadByte
*	功能說明: 從AD芯片讀取一個字（16位）
*	形    參: 無
*	返 回 值: 讀取的字（16位）
*********************************************************************************************************
*/
static uint8_t TM7705_ReadByte(void)
{
	uint8_t read;
	CS_0();
	read = TM7705_Recive8Bit();
	CS_1();
	return read;
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_Read2Byte
*	功能說明: 讀2字節數據
*	形    參: 無
*	返 回 值: 讀取的數據（16位）
*********************************************************************************************************
*/
static uint16_t TM7705_Read2Byte(void)
{
	uint16_t read;
	CS_0();
	read = TM7705_Recive8Bit();
	read < <= 8;
	read += TM7705_Recive8Bit();
	CS_1();
	return read;
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_Read3Byte
*	功能說明: 讀3字節數據
*	形    參: 無
*	返 回 值: 讀取到的數據（24bit) 高8位固定為0.
*********************************************************************************************************
*/
static uint32_t TM7705_Read3Byte(void)
{
	uint32_t read;
	CS_0();
	read = TM7705_Recive8Bit();
	read < <= 8;
	read += TM7705_Recive8Bit();
	read < <= 8;
	read += TM7705_Recive8Bit();
	CS_1();
	return read;
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_WaitDRDY
*	功能說明: 等待內部操作完成。 自校準時間較長，需要等待。
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
static void TM7705_WaitDRDY(void)
{
	uint32_t i;
	for (i = 0; i < 8000; i++)
	{
		if (DRDY_IS_LOW())
		{
			break;
		}
	}
	if (i >= 8000)
	{
		printf("TM7705_WaitDRDY() 芯片應答超時 ...rn");		/* 調試語句. 用語排錯 */
		printf("重新同步SPI接口時序rn");		/* 調試語句. 用語排錯 */
		TM7705_SyncSPI();		/* 同步SPI接口時序 */
		bsp_DelayMS(5);
	}
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_WriteReg
*	功能說明: 寫指定的寄存器
*	形    參:  _RegID : 寄存器ID
*			  _RegValue : 寄存器值。 對于8位的寄存器，取32位形參的低8bit
*	返 回 值: 無
*********************************************************************************************************
*/
void TM7705_WriteReg(uint8_t _RegID, uint32_t _RegValue)
{
	uint8_t bits;
	switch (_RegID)
	{
		case REG_COMM:		/* 通信寄存器 */
		case REG_SETUP:		/* 設置寄存器 8bit */
		case REG_CLOCK:		/* 時鐘寄存器 8bit */
			bits = 8;
			break;
		case REG_ZERO_CH1:	/* CH1 偏移寄存器 24bit */
		case REG_FULL_CH1:	/* CH1 滿量程寄存器 24bit */
		case REG_ZERO_CH2:	/* CH2 偏移寄存器 24bit */
		case REG_FULL_CH2:	/* CH2 滿量程寄存器 24bit*/
			bits = 24;
			break;
		case REG_DATA:		/* 數據寄存器 16bit */
		default:
			return;
	}
	TM7705_WriteByte(_RegID | WRITE);	/* 寫通信寄存器, 指定下一步是寫操作，并指定寫哪個寄存器 */
	if (bits == 8)
	{
		TM7705_WriteByte((uint8_t)_RegValue);
	}
	else	/* 24bit */
	{
		TM7705_Write3Byte(_RegValue);
	}
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_ReadReg
*	功能說明: 寫指定的寄存器
*	形    參:  _RegID : 寄存器ID
*			  _RegValue : 寄存器值。 對于8位的寄存器，取32位形參的低8bit
*	返 回 值: 讀到的寄存器值。 對于8位的寄存器，取32位形參的低8bit
*********************************************************************************************************
*/
uint32_t TM7705_ReadReg(uint8_t _RegID)
{
	uint8_t bits;
	uint32_t read;
	switch (_RegID)
	{
		case REG_COMM:		/* 通信寄存器 */
		case REG_SETUP:		/* 設置寄存器 8bit */
		case REG_CLOCK:		/* 時鐘寄存器 8bit */
			bits = 8;
			break;
		case REG_ZERO_CH1:	/* CH1 偏移寄存器 24bit */
		case REG_FULL_CH1:	/* CH1 滿量程寄存器 24bit */
		case REG_ZERO_CH2:	/* CH2 偏移寄存器 24bit */
		case REG_FULL_CH2:	/* CH2 滿量程寄存器 24bit*/
			bits = 24;
			break;
		case REG_DATA:		/* 數據寄存器 16bit */
		default:
			return 0xFFFFFFFF;
	}

	TM7705_WriteByte(_RegID | READ);	/* 寫通信寄存器, 指定下一步是寫操作，并指定寫哪個寄存器 */
	if (bits == 16)
	{
		read = TM7705_Read2Byte();
	}
	else if (bits == 8)
	{
		read = TM7705_ReadByte();
	}
	else	/* 24bit */
	{
		read = TM7705_Read3Byte();
	}
	return read;
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_CalibSelf
*	功能說明: 啟動自校準. 內部自動短接AIN+ AIN-校準0位，內部短接到Vref 校準滿位。此函數執行過程較長，
*			  實測約 180ms
*	形    參:  _ch : ADC通道，1或2
*	返 回 值: 無
*********************************************************************************************************
*/
void TM7705_CalibSelf(uint8_t _ch)
{
	if (_ch == 1)
	{
		/* 自校準CH1 */
		TM7705_WriteByte(REG_SETUP | WRITE | CH_1);	/* 寫通信寄存器，下一步是寫設置寄存器，通道1 */
		TM7705_WriteByte(MD_CAL_SELF | __CH1_GAIN_BIPOLAR_BUF | FSYNC_0);/* 啟動自校準 */
		TM7705_WaitDRDY();	/* 等待內部操作完成 --- 時間較長，約180ms */
	}
	else if (_ch == 2)
	{
		/* 自校準CH2 */
		TM7705_WriteByte(REG_SETUP | WRITE | CH_2);	/* 寫通信寄存器，下一步是寫設置寄存器，通道2 */
		TM7705_WriteByte(MD_CAL_SELF | __CH2_GAIN_BIPOLAR_BUF | FSYNC_0);	/* 啟動自校準 */
		TM7705_WaitDRDY();	/* 等待內部操作完成  --- 時間較長，約180ms */
	}
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_SytemCalibZero
*	功能說明: 啟動系統校準零位. 請將AIN+ AIN-短接后，執行該函數。校準應該由主程序控制并保存校準參數。
*			 執行完畢后。可以通過 TM7705_ReadReg(REG_ZERO_CH1) 和  TM7705_ReadReg(REG_ZERO_CH2) 讀取校準參數。
*	形    參: _ch : ADC通道，1或2
*	返 回 值: 無
*********************************************************************************************************
*/
void TM7705_SytemCalibZero(uint8_t _ch)
{
	if (_ch == 1)
	{
		/* 校準CH1 */
		TM7705_WriteByte(REG_SETUP | WRITE | CH_1);	/* 寫通信寄存器，下一步是寫設置寄存器，通道1 */
		TM7705_WriteByte(MD_CAL_ZERO | __CH1_GAIN_BIPOLAR_BUF | FSYNC_0);/* 啟動自校準 */
		TM7705_WaitDRDY();	/* 等待內部操作完成 */
	}
	else if (_ch == 2)
	{
		/* 校準CH2 */
		TM7705_WriteByte(REG_SETUP | WRITE | CH_2);	/* 寫通信寄存器，下一步是寫設置寄存器，通道1 */
		TM7705_WriteByte(MD_CAL_ZERO | __CH2_GAIN_BIPOLAR_BUF | FSYNC_0);	/* 啟動自校準 */
		TM7705_WaitDRDY();	/* 等待內部操作完成 */
	}
}

/*
*********************************************************************************************************
*	函 數 名: TM7705_SytemCalibFull
*	功能說明: 啟動系統校準滿位. 請將AIN+ AIN-接最大輸入電壓源，執行該函數。校準應該由主程序控制并保存校準參數。
*			 執行完畢后。可以通過 TM7705_ReadReg(REG_FULL_CH1) 和  TM7705_ReadReg(REG_FULL_CH2) 讀取校準參數。
*	形    參:  _ch : ADC通道，1或2
*	返 回 值: 無
*********************************************************************************************************
*/
void TM7705_SytemCalibFull(uint8_t _ch)
{
	if (_ch == 1)
	{
		/* 校準CH1 */
		TM7705_WriteByte(REG_SETUP | WRITE | CH_1);	/* 寫通信寄存器，下一步是寫設置寄存器，通道1 */
		TM7705_WriteByte(MD_CAL_FULL | __CH1_GAIN_BIPOLAR_BUF | FSYNC_0);/* 啟動自校準 */
		TM7705_WaitDRDY();	/* 等待內部操作完成 */
	}
	else if (_ch == 2)
	{
		/* 校準CH2 */
		TM7705_WriteByte(REG_SETUP | WRITE | CH_2);	/* 寫通信寄存器，下一步是寫設置寄存器，通道1 */
		TM7705_WriteByte(MD_CAL_FULL | __CH2_GAIN_BIPOLAR_BUF | FSYNC_0);	/* 啟動自校準 */
		TM7705_WaitDRDY();	/* 等待內部操作完成 */
	}
}
/*
*********************************************************************************************************
*	函 數 名: TM7705_ReadAdc1
*	功能說明: 讀通道1或2的ADC數據
*	形    參: 無
*	返 回 值: 無
*********************************************************************************************************
*/
uint16_t TM7705_ReadAdc(uint8_t _ch)
{
	uint8_t i;
	uint16_t read = 0;
	/* 為了避免通道切換造成讀數失效，讀2次 */
	for (i = 0; i < 2; i++)
	{
		TM7705_WaitDRDY();		/* 等待DRDY口線為0 */
		if (_ch == 1)
		{
			TM7705_WriteByte(0x38);
		}
		else if (_ch == 2)
		{
			TM7705_WriteByte(0x39);
		}
		read = TM7705_Read2Byte();
	}
	return read;
}

八、實驗現象

IN1+輸入5V，IN1-接GND
IN2+輸入3.3V，IN2-接GND

IN1+輸入3.3V，IN1-接1.8V
IN2+ ，IN2- 懸空

需要工程及資料可以留言郵箱??！

審核編輯 黃宇
