本文基于IEC標準與主流技術資料，系統解析四種靜態ACUPS拓?fù)浣Y(jié)構的工作原理、優缺點，幫助數據中心管理人員、IT采購者及電氣工程師做出精準選型決策。

什么是ACUPS拓?fù)浣Y(jié)構？

ACUPS的拓?fù)浣Y(jié)構決定了電流在市電、電池和負載之間的流動路徑，直接影響供電質量、切換時間、整機效率和系統成本。理解不同拓?fù)涞牟町悾沁x擇合適ACUPS的關鍵。

根據國家標準和行業慣例，靜態ACUPS按拓?fù)浣Y(jié)構主要分為后備式、在線互動式、Delta變換式和雙變換在線式四類。

一、后備式ACUPS（Passive Standby UPS）

1. 工作原理

后備式ACUPS是靜態UPS的最初形式，以市電供電為主。當市電電壓在176～264V（220V±20%）范圍內時，市電經“變壓器抽頭式調壓穩壓電源”穩壓處理后，通過轉換開關向負載供電；同時，獨立的充電器為蓄電池充電，逆變器處于空載待機狀態。

當市電電壓低于175V或高于264V時，充電器停止工作，負載由市電供電轉變?yōu)橛赡孀兤鞴╇姟Ｄ孀兤鲗⑿铍姵刂绷麟娮儞Q為50Hz/220V交流電繼續供電。根據負載不同，輸出波形可為正弦波或方波。

（后備式ACUPS工作原理框圖）

2. 核心優勢

電路簡單，成本低，可靠性高

整機效率高達98%

輸出適應性強：對負載電流波峰系數、浪涌系數、輸入功率因數、過載等無嚴格要求

具備自動穩壓與斷電保護基本功能

3. 主要局限

輸出電壓穩定精度較差

市電中斷時存在2～4ms輸出中斷

受切換器件能力限制，難以增大輸出容量（后備式正弦波輸出ACUPS容量通常在3kV·A以下，而后備式方波輸出ACUPS容量通常在1kV·A以下）

二、在線互動式ACUPS（Line-Interactive UPS）

1. 工作原理

在線互動式ACUPS又稱并聯補償式UPS，核心是一個可雙向運行的變換器。當市電正常時（電壓范圍150～276V），市電經低通濾波器衰減射頻和電磁干擾后，系統根據電壓水平自動調整：

176～264V：市電直接輸出

154～176V：通過升壓繞組提升電壓

264～276V：通過降壓繞組降低電壓

同時，雙向變換器處于整流狀態為電池充電。當市電低于150V或高于276V時，系統切斷市電通道，雙向變換器切換為逆變狀態，將電池電能轉換為交流輸出。

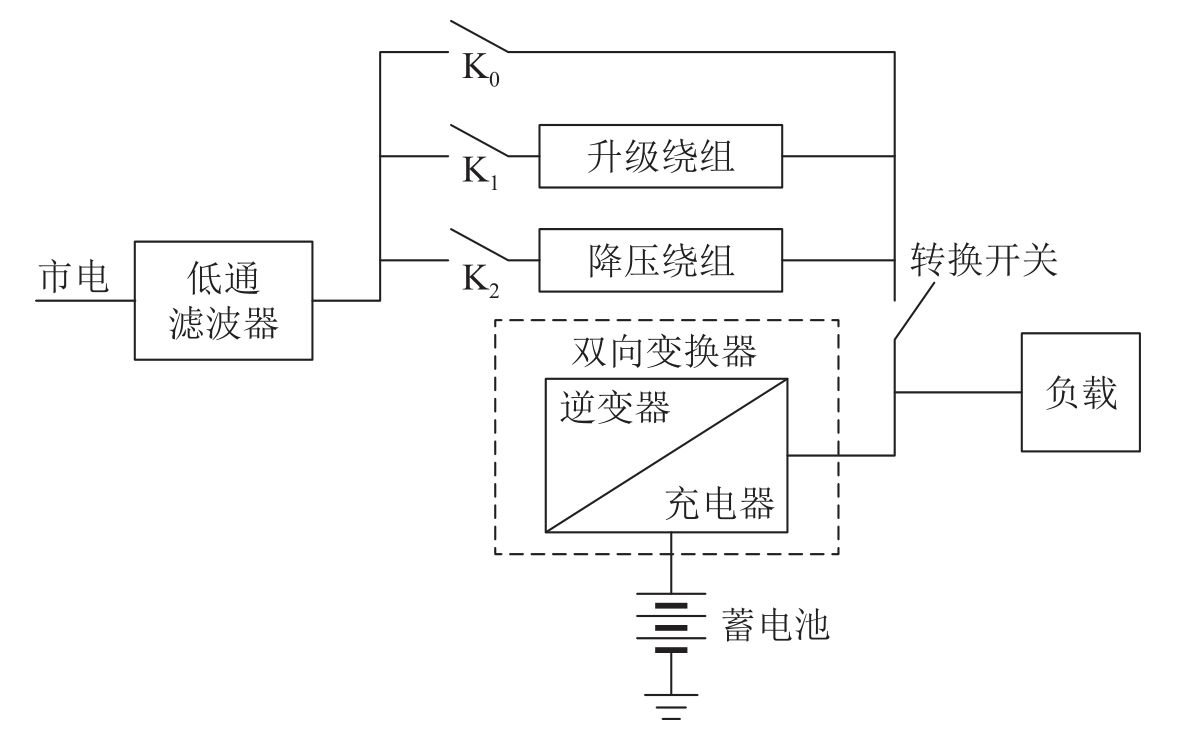

（互動式ACUPS工作原理框圖）

2. 核心優勢

效率高達98%以上

電路結構簡單，成本低，易于并聯

輸入功率因數和輸出電流諧波取決于負載，ACUPS本身不產生附加輸入功率因數和諧波電流失真

輸出能力強：對負載電流峰值系數、浪涌系數、過載無嚴格限制

熱備份狀態具有尖峰濾波作用，適合分布式供電場景

3. 主要局限

大部分時間為市電供電，輸出電能質量差

市電中斷時存在轉換中斷時間

動態響應速度慢，抗干擾能力較弱

電路自身會產生諧波干擾和調制干擾

三、Delta變換式ACUPS（Delta Conversion UPS）

1. 工作原理

Delta變換式ACUPS又稱串并聯補償式ACUPS，根據能量平衡原則調控，在傳統電路中引入四象限D(zhuǎn)elta變換器。當市電正常（電壓波動＜±15%，頻率波動＜3Hz）時，主變換器和Delta變換器只對輸出電壓的差值進行調整和補償，主變換器承擔最大功率僅為輸出功率的20%左右，同時負責提供負載所需的無功功率和諧波電流。

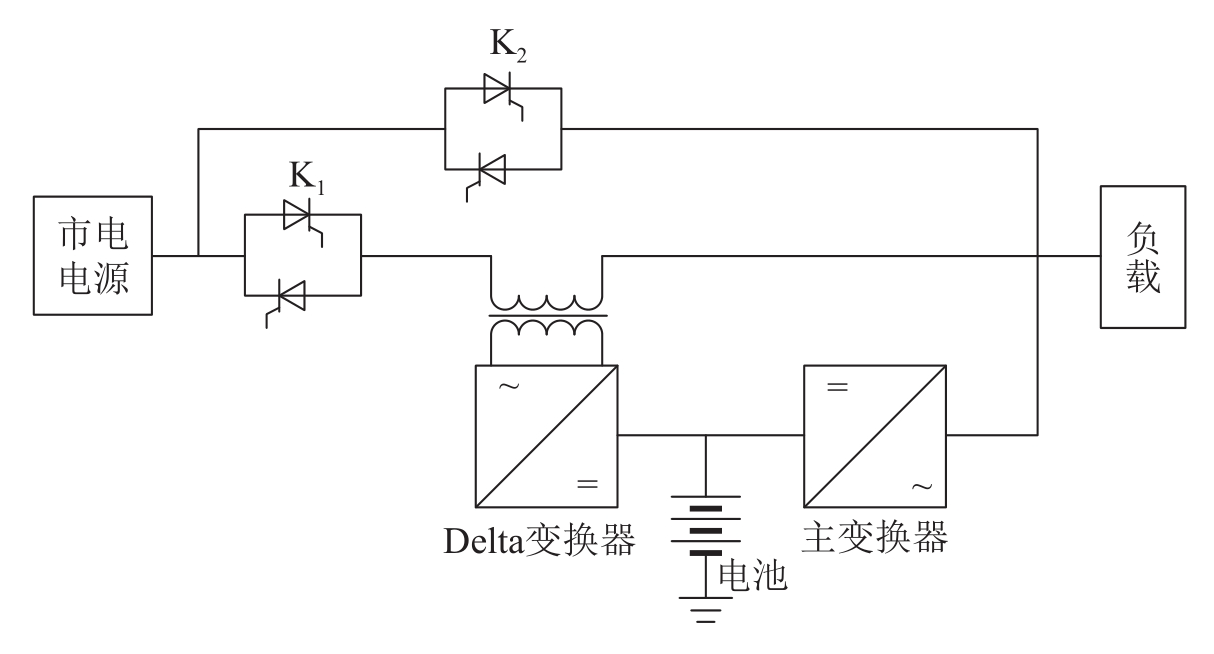

（Delta變換式ACUPS原理圖）

具體工作模式：

市電電壓等于輸出電壓：無有功能量轉換

市電電壓偏低：Delta輸出正向電壓補償，多余功率經主變換器回饋直流母線

市電電壓偏高：Delta輸出負向電壓補償，吸收市電功率傳至直流母線

電池需充電：增大輸入電流，剩余功率經主變換器充電

電池需放電：減小輸入電流，負載從直流母線取電

當市電故障（電壓波動＞±15%或頻率＞3Hz）時，靜態開關關閉，Delta變換器停止工作，主變換器將蓄電池電能逆變?yōu)榻涣鬏敵?。若出現過載、短路故障，系統自動切換至交流旁路直接供電。

2. 核心優勢

負載端電壓由主變換器決定，市電有無均可提供高質量電能

主變換器僅承擔約20%輸出功率

輸入功率因數可達0.99，輸入諧波電流低于3%，整機效率高達96%以上

抗過載能力強，對負載電流峰值系數無限制

3. 主要局限

主電路與控制電路相對復雜

可靠性較差

四、雙變換在線式ACUPS（Double Conversion Online UPS）

1. 工作原理

雙變換在線式ACUPS又稱串聯調整式ACUPS，是目前大容量UPS的主流結構。無論市電是否正常，負載始終由逆變器供電。市電輸入后經整流器轉換為直流，再經逆變器轉換為純凈交流電供給負載，實現“AC-DC-AC”雙重變換。

市電正常時：市電→整流器→逆變器→負載，同時為電池充電。

市電異常時：蓄電池→逆變器→負載，轉換時間接近零。

系統另配備旁路通道：當逆變器故障、過載或溫升過高時，自動切換至市電旁路直接供電。

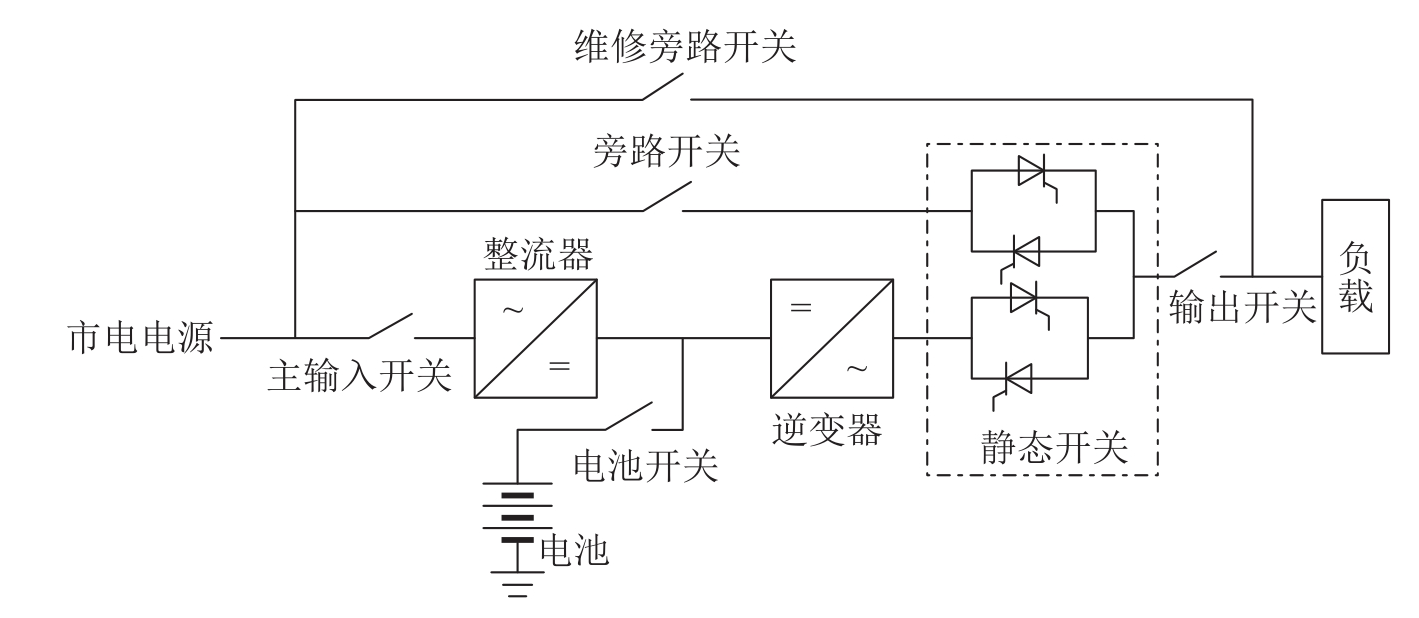

（雙變換在線式ACUPS原理圖）

2. 核心優勢

轉換時間接近0ms，輸出無間斷

輸出電壓穩定度高，波形純凈正弦波

可解決所有電網問題：尖峰、浪涌、頻率漂移等

支持熱備份連接和并聯冗余連接

3. 主要局限

全部負載功率由逆變器承擔，10kVA以下時效率僅約85%（大容量可達95%）

對負載峰值系數、過載能力、功率因數有限制

應對沖擊負載能力較差

四****種拓?fù)浣Y(jié)構對比一覽
