在電子制造和半導體行業，藍寶石觀察窗是MOCVD腔體、真空鍍膜設備、高功率激光器中的關鍵光學元件。它要承受超過450℃的高溫、超高真空環境，同時還要保持穩定的光學透過率。

然而，工程實踐中一個反復驗證的事實是：藍寶石觀察窗的致命失效，95%以上并非材料本身的問題，而是加工過程中的亞表面損傷和密封環節的隱患。更棘手的是，這些隱患常在常規出廠檢測中“隱身”，直到設備運行數十小時后才突然爆發。

本文從電子行業工程師的視角，解析藍寶石觀察窗從晶體生長到密封集成的全鏈條質量管控要點。

一、亞表面損傷：光學檢測合格的窗口為何突然崩邊？

先看一個真實案例。某型萬瓦級光纖激光器的藍寶石窗口鏡，出廠檢測一切正常：面形精度PV≤λ/10@1064nm，透過率達標，表面光潔度優于10/5。但裝機運行不到50小時，微裂紋開始擴散，最終崩邊。

FIB-SEM（聚焦離子束-掃描電子顯微鏡）斷層分析揭示了真相：在拋光表面以下幾微米深處，殘留著一層塑性變形層，內部密布位錯網絡和微裂紋。這就是亞表面損傷（Subsurface Damage，SSD）。

SSD的形成機制：

• 機械殘留：金剛石砂輪研磨時，藍寶石表面會形成約3-5μm的塑性變形層，內含小于100nm的微裂紋。
• 熱化學效應：拋光液在局部高溫下與Al?O?反應生成非晶層，顯著降低抗激光損傷閾值。

常規白光干涉儀檢測的是表面形貌，對亞表面“盲視”。激光干涉儀看面形，看的是宏觀輪廓。SSD恰好藏在兩者都夠不到的區域——這就是為什么出廠檢測合格，裝機后卻出問題。

電子行業工程師應關注的管控要點：

采購藍寶石窗口時，單純看出廠光學檢測報告是不夠的。應確認供應商：

1. 是否采用遞進粒度研磨策略——粗磨到精磨逐級減小磨料粒度，且每級去除量必須大于上一級引入的損傷深度；
2. 是否定期對加工批次進行FIB-SEM破壞性抽檢，驗證亞表面是否真的“干凈”。

二、密封方案：三種選擇，漏率差三個數量級

電子行業工程師在選型時容易陷入一個誤區：只關注窗口本身的光學指標，忽略了密封方案對系統可靠性的影響。

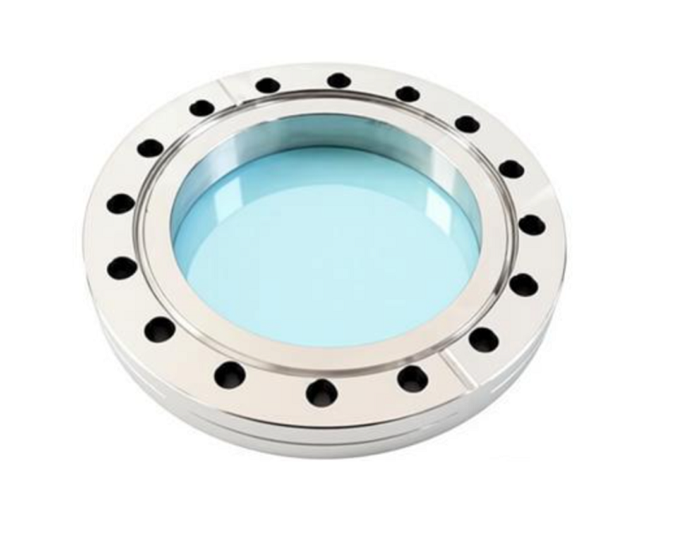

藍寶石窗口需要與金屬法蘭連接。兩者的熱膨脹系數差一個數量級——藍寶石約5-7×10??/K，不銹鋼法蘭約17×10??/K。溫度變化時，密封界面承受的應力會導致微漏。

三種主流密封方案的技術數據對比：

為什么半導體設備必須選釬焊？

O型橡膠圈在高溫下會釋放有機氣體。以MOCVD為例，腔體內正在進行晶圓外延生長，橡膠釋氣中的碳氫化合物會直接摻入薄膜，導致產品報廢。同時橡膠在長期熱循環下會發生蠕變，漏率隨時間惡化。

膠水粘接更差——漏率本身就比O型圈高一到兩個數量級，有機物釋氣更嚴重。

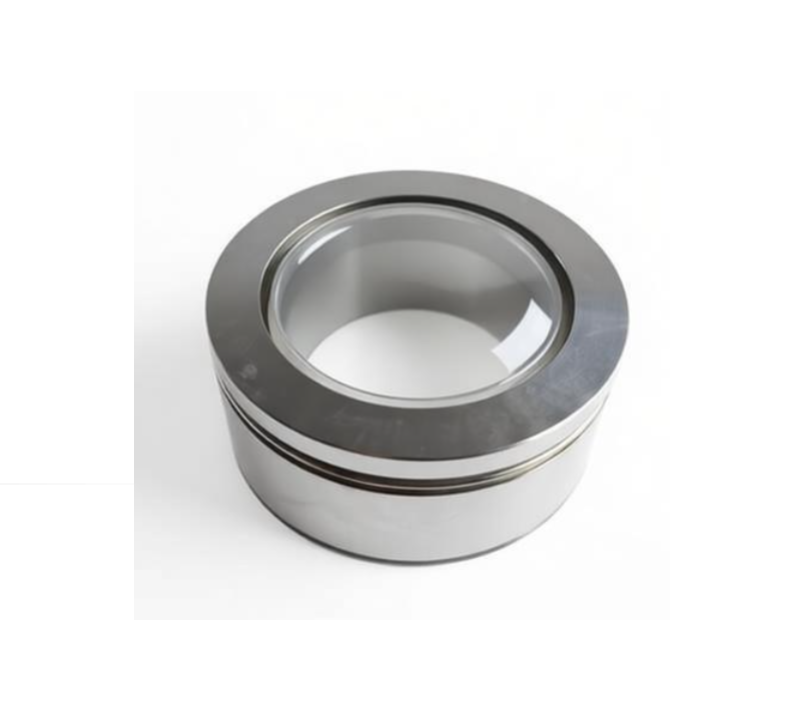

活性釬焊采用銀-銅-鈦系焊料，在真空或惰性氣氛下將藍寶石與金屬法蘭一次性冶金結合。焊料與藍寶石形成化學鍵合，熱循環下零蠕變，零有機物釋氣，耐溫800℃以上。每支窗口焊后用氦質譜檢漏儀逐只檢測，漏率控制在<1×10?11 Pa·m3/s。

選型建議：如果是半導體設備、超高真空系統或高溫腔體，密封方案沒有灰色地帶——活性釬焊是唯一解。

三、國標是怎么規定的？GB/T 40381-2021核心指標

國家標準GB/T 40381-2021對光學級藍寶石窗口給出了明確的技術要求。以下是與電子行業應用關系最密切的幾個硬指標：

• 位錯密度≤103 cm?2：管晶體“先天體質”，過高意味著內應力集中，加工和熱循環中易開裂。
• 雙晶半峰寬≤18 arcsec：表征結晶完整性，數值越小光學均勻性越好。
• 晶向偏差≤1°：窗口需沿C軸（0001面）切割，這是承壓和鍍膜的基準方向。
• 光譜透過率（300-4000nm）平均≥83%：覆蓋紫外到中紅外，匹配半導體設備光學監測需求。
• 透射波前畸變PV≤λ/4（λ=632.8nm）：綜合反映窗口的光學均勻性和面形精度。

需要強調的是：國標給出的是出廠“及格線”。如上文所述，出廠合格不等于裝機后不出問題。電子行業用戶在選型時，還應關注供應商是否有能力對加工過程做全鏈條管控。

四、方形窗口特別提醒：邊角容易“被遺忘”

如果應用中使用的是方形藍寶石窗口，有一個工藝細節值得注意。

在雙面拋光機上，圓形窗口可以隨游星輪自適應旋轉，前后表面受力均勻。但方形窗口不能自由旋轉，四個角和邊緣成為“物理死角”——拋光墊在這些區域接觸不均勻，容易出現厚度偏差和拋光不足。

這個問題的解決不需要昂貴的新設備，而在于工藝紀律：在不同研磨階段之間增加翻轉操作（上下交換、內外交換），增加旋轉次數，通過工序上的“勤快”把邊緣厚度偏差壓到最小。

如果方形窗口裝機后在邊角位置出現崩邊，首要懷疑對象是邊角加工缺陷，其次才是亞表面損傷。

五、過程管控：為什么不能只靠出廠檢測？

回顧全文，一個底層邏輯是清晰的：藍寶石窗口的致命缺陷——SSD和密封泄漏——都有同一個特征，它們不在常規出廠檢測中暴露，而在服役后的熱循環或壓力循環中逐步惡化。

因此，窗口制造商需要建立的是從晶錠到成品的全過程追溯體系，而不是某一道工序的檢驗環節：

• 晶錠出爐即賦予唯一編號，貫穿切割、研磨、拋光、鍍膜、檢測、密封全過程。
• 每道工序的操作參數、設備編號、檢測數據和異常記錄均與該編號綁定。
• 關鍵工序優先實現在線監控：拋光過程在線干涉測量（防過拋塌邊）、研磨去除量在線計量、退火爐溫場均勻性實時監控。

對于電子行業用戶，建議在供應商審核時關注以下幾點：

1. 問SSD管控：是否用遞進粒度研磨？是否做FIB-SEM抽檢？
2. 問密封方案：是否用活性釬焊？是否每支都做氦質譜檢漏？
3. 問追溯能力：如果窗口出問題，能否回溯到具體晶錠批次和加工設備？

結語

藍寶石觀察窗在電子制造和半導體設備中扮演著“不可更換的透明屏障”角色。它的質量，不是在最后一個檢測臺決定的，而是在晶體生長的溫度場里、在研磨機每一級磨料的粒度選擇中、在釬焊爐的升降溫曲線上一道道工序累積出來的。

當一塊窗口最終嵌入MOCVD腔體或高功率激光光路，它承載的不只是光，還有制造鏈條上每一環的嚴謹與誠實。對電子行業工程師來說，理解這條鏈條，是選型的第一步，也是避免系統風險的關鍵一步。
