先說答案：高壓系統（10kV及以上）的電流互感器二次側必須單點接地，而低壓系統（400V及以下）用于計量的電流互感器二次側通常不需要接地。

一、接地要求差異的技術原理

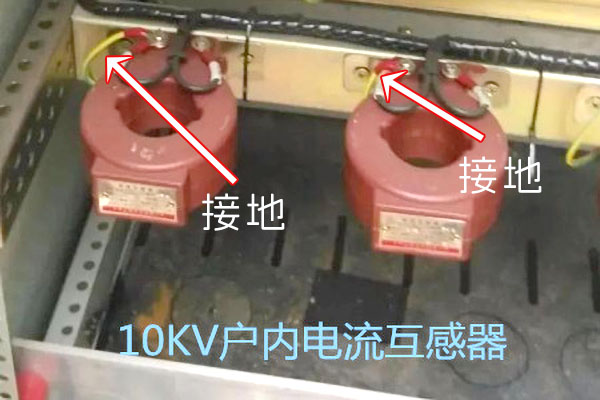

01、高壓系統接地的必要性

?防高壓竄入：當一次側與二次側絕緣擊穿時，10kV以上高壓可能直接竄入二次回路。單點接地可將危險電壓導入大地，避免二次設備燒毀或人員觸電。

?避免多點接地風險：若二次回路存在兩點接地，地網電位差會形成環流，導致保護裝置誤動或拒動。

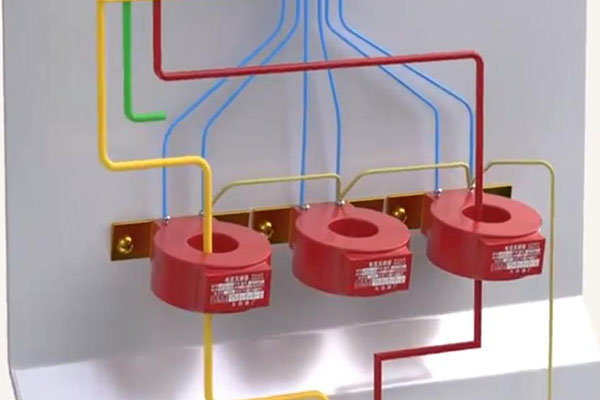

02、低壓計量系統不接地的原因

?絕緣匹配性：低壓計量裝置（導線、電能表、互感器）的絕緣等級均按400V系統設計，一次側220V/380V電壓無法擊穿二次側絕緣，無需通過接地防高壓。

?計量精度保護：接地會為二次電流提供額外分流路徑，導致流經電能表的電流小于實際值，產生系統性負誤差。多點接地更會因電位差形成環流，燒毀互感器或電表端子，直接破壞計量準確性。

?絕緣水平保護：接地會降低整套裝置一次回路對地絕緣水平，增加雷擊等過電壓下設備損壞風險

二、必須遵守的通用安全規范

01、二次側嚴禁開路（所有系統均適用）

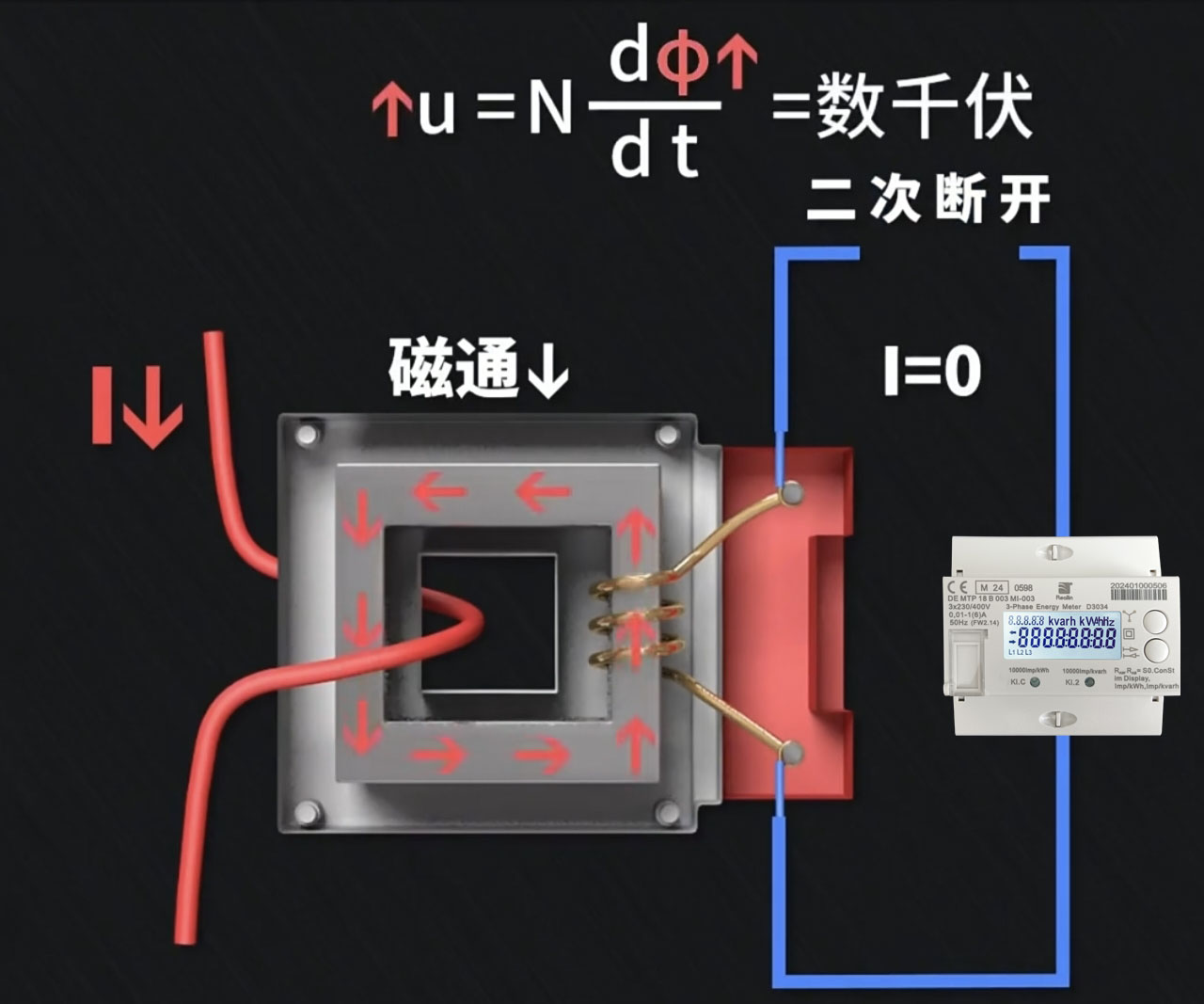

?電流互感器二次開路時，鐵芯磁通急劇飽和，感應電壓可達數千伏，可能擊穿絕緣、引發電弧甚至火災。

?操作要求：斷開二次回路前必須先用短接線可靠短接S1-S2端子。

02、接線與安裝關鍵點

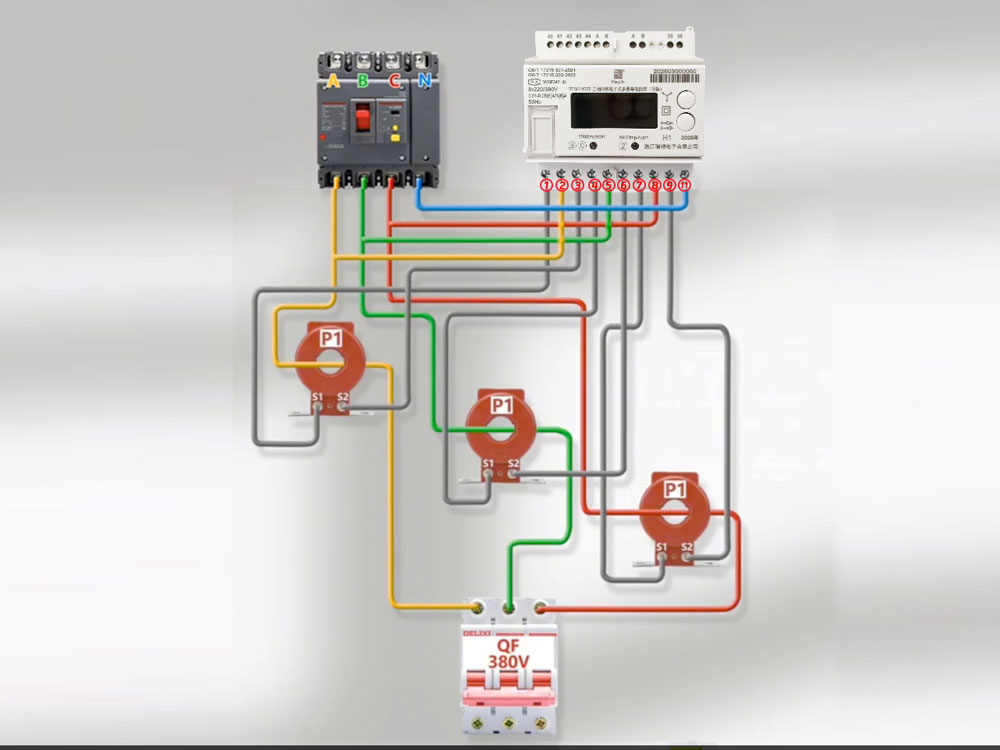

?極性必須正確：P1（電源側）與S1、P2（負載側）與S2需嚴格對應，否則導致電能表倒轉或計量失準。

?單點接地原則：若需接地（高壓系統），整個二次回路僅允許一個接地點，避免地網電位差引入干擾電流。

?導線規格：二次回路應使用≥2.5mm2單股銅線，長度不宜超過20米，以減少阻抗誤差

三、典型錯誤與后果

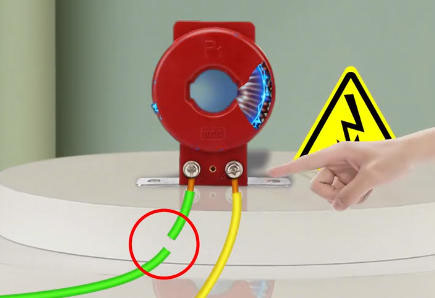

低壓計量CT誤接地

?電流分流導致電量漏計，長期造成電費損失。

?多點接地形成環流，可能燒毀電表電流線圈。

高壓CT未接地

?絕緣擊穿時二次側電壓驟升，危及運維人員安全。

?保護裝置因信號異常拒動或誤動，擴大故障范圍。

綜上，低壓計量場景下電流互感器二次側不接地是行業規范，而高壓系統必須單點接地。實際應用中需嚴格區分系統用途（計量/保護）和電壓等級，避免因接地邏輯混淆導致安全或計量事故。
