突破傳統：基于高速高壓固態開關的亞10ns高壓脈沖前沿解決方案

上升時間<10ns!高速固態開關高壓脈沖解決方案取得關鍵突破

在生物醫療、質譜分析、材料測試以及寬帶隙半導體表征等精密應用中，高壓脈沖的上升沿速度直接決定了系統的分辨率和性能極限。傳統的火花隙或閘流管由于物理原理限制，雖然能起到高壓開關的作用，但它們抖動大、壽命短以及高壓波形不可控的缺點也無法令人忽視。昊量光電全新推出基于模塊化高速固體開關及高壓電源的高壓脈沖前沿解決方案，在實際電路中可以穩定獲得低于10ns的上升沿高壓輸出，為科研與工業用戶提供全固態、長壽命、高重頻的定制化方案。

一. 為什么上升沿的陡峭度至關重要？

在高壓脈沖應用中，用戶常將注意力集中在“電壓夠不夠高、電流夠不夠大、速度夠不夠快”這些直觀指標上。事實上，對于精密物理實驗、材料處理及高速開關表征而言，上升沿的陡峭度直接定義了系統的“時間分辨率”與“能量注入精度”。

以質譜與電光調制為例，更短的上升沿有利于定義系統的“有效作用窗口”

在飛行時間質譜儀中，離子在高壓脈沖作用下從樣品板被引出加速至探測器，而這時離子的初始動能分散就是限制質量分辨率的主要因素之一。如果加速脈沖的上升沿較為緩慢（例如數百納秒甚至微秒級），那么在脈沖前沿爬升期間，不同離子在不同的瞬時電場強度下被引出，導致它們獲得不同的初始速度。這種現象被稱為“引出時間彌散”。而當脈沖前沿壓縮至10ns以下以及更低時，電場建立時間遠小于離子穿越加速區所需的時間，所有離子幾乎在同一時刻感受到完整的加速場強。這顯著降低了初始動能分散，從而提升質譜儀的質量分辨率與靈敏度。

在普克爾盒驅動應用中，光脈沖的偏振旋轉依賴于外加電場的建立。高壓的上升沿越陡，光開關的時刻越精確，這對于激光脈沖截斷等應用至關重要。緩慢的上升沿將導致光脈沖前后沿部分偏振旋轉不完全，增加系統損耗并降低消光比。

以絕緣測試與半導體器件表征為例，更短的上升沿適用dV/dt高敏感期間

在評估絕緣材料的耐壓性能時，電壓上升速率的快慢會直接影響測試的統計學數據。緩慢的上升沿會給予材料內部空間電荷更多的時間重新分布，從而可能導致?lián)舸╇妷旱臏y量值虛高。而使用陡前沿脈沖（<10ns）進行測試，則能更真實地模擬沖擊，暴露材料在ji端dV/dt下的薄弱環節。

寬帶隙半導體器件的開關速度已進入納秒量級，在測試這些器件的柵極抗擾度、開關損耗或雪崩耐量時，測試系統自身的脈沖前沿必須顯著快于被測器件，否則測量結果反映的并非測試器件的真實性能。

以生物醫學應用為例，更短的上升沿能避免“熱效應”與“能量彌散”

在納秒脈沖電場應用于腫瘤消融或細胞電穿孔時，其脈沖寬度已壓縮至納秒級，此時脈沖的上升沿在整個脈沖持續時間中所占比例不可忽視。此時，緩慢的上升沿等效于在脈沖主能量注入前施加了一個“預熱”階段，會增加不必要的熱效應。更短的前沿則能將能量更集中、更“非熱”地注入目標，這是精準生物電學研究的物理前提。

二、系統各組件詳解

2.1 HVHP高壓電源——模塊化高壓固態電源

HVHP系列高壓電源（65V至30kV、65W至250W）是專為脈沖應用優化的電源設備，其核心優勢如下：

高效率與低紋波：轉換效率高達90%，發熱低、熱漂移小。輸出電壓紋波<1%，確保脈沖幅值的高重復性與低噪聲。 ??

快速瞬態響應：在開關高重頻工作時，電源能在脈沖間隙迅速將儲能電容充電至預設值，避免脈沖串幅度跌落。

完備的多層級保護：內置輸入欠壓/過壓/反極性保護、輸出過壓/短路/過流保護及過溫保護

精準的模擬監控接口：可線性調節輸出電壓/電流，同時也可以線性反饋實際值，實現安全上電。

優異的穩定性：溫度系數±100 ppm/°C，預熱30分鐘后8小時時漂僅0.01%。

平均無故障工作時間可達40,000小時，保障長期可靠運行。

緊湊的小尺寸設計：低壓型號（≤8kV）外形尺寸約為110×76×24 mm，便于系統集成與空間受限場景的部署。

綜上，HVHP電源為方案提供了穩定、安全、可控的直流母線基礎，是系統實現亞10ns上升沿的必備前提。

2.2 HVS高速固態開關——納秒級躍遷的核心引擎

HVS系列高速高壓開關是為高速高壓脈沖應用設計的全固態開關。本次方案中選擇的開關額定電壓5kV、zui大脈沖電流40A，其核心優勢如下：

高速上升沿：在實驗室條件下，4kV工作電壓、100kΩ負載時，實測上升時間（10%-90%）僅4.6ns；4kV工作電壓、100Ω負載下為4.9ns。無論高阻或低阻負載，前沿均穩定在10ns以內。

極低輸出電容：HV+與HV-端子間電容僅24pF（@4kV），開關自身容性負載效應極弱，充放電速度由外部回路主導，為陡前沿提供物理基礎。

緊湊尺寸與高集成度：外形尺寸約為70×60×30mm、重量約300g。開關與HVHP電源高度匹配，便于系統集成。

全隔離與TTL兼容：控制側與功率側隔離耐壓達12kV，控制信號兼容TTL電平，無需額外電平轉換。

完備的保護功能：內置欠壓/過壓/反極性/過溫（75°C關斷，72°C恢復）/過頻保護，并集成模擬溫度傳感器實時監測開關半導體溫度。

寬范圍脈沖能力：zui小控制脈寬50ns（zui小導通時間820ns），zui大脈寬無限，支持從納秒級脈沖列至直流長導通的全工況覆蓋。

綜上，HVS系列開關以極速前沿、低寄生參數、全隔離控制及完備保護，成為本系統實現亞10ns高壓脈沖輸出的核心引擎。

2.3 振鈴抑制與上升沿優化環路模塊

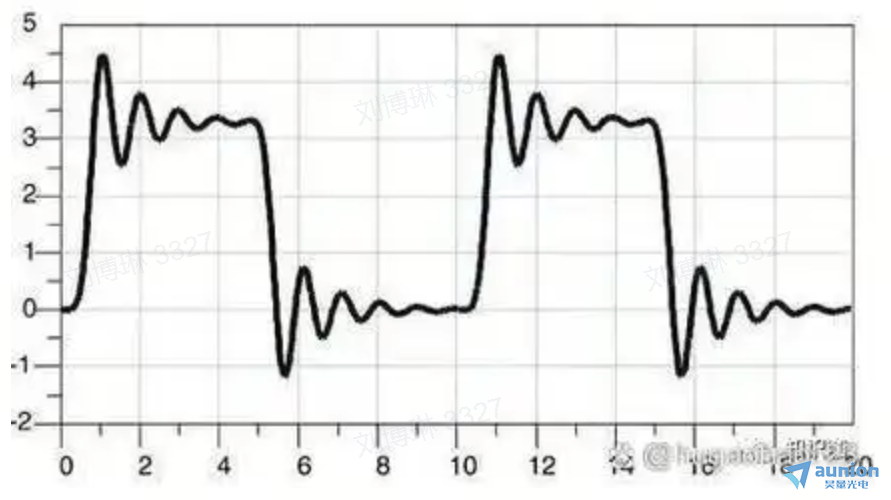

在高速高壓脈沖系統中，振鈴是影響波形質量的主要頑疾。其產生的根本原因在于：開關的極速導通在回路中激發了寄生電感與寄生電容之間的LC諧振?；芈分腥魏我欢螌Ь€、一個連接點都會引入額外的寄生電感。而當電流變化率（di/dt）高達數十安培每納秒時，即使微小的電感也會感應出顯著的電壓過沖與衰減振蕩。

這是一個常被忽視的邏輯悖論：人們以為越快的上升沿越容易引起振鈴。但實際上，只有系統布局優化到足以支撐陡峭上升沿時，振鈴才會被抑制。當開關本身的速度足夠快時，回路中的寄生電感將成為波形失真的主要矛盾。一個緩慢的開關或許能“掩蓋”不良布局的振鈴問題，但代價是犧牲了系統的核心性能。而一個設計良好的快速上升沿系統，必然伴隨著低感布線、zui短回路、正確接地等一系列工程優化。這些優化反過來便會顯著降低振鈴幅度與過沖。

本套方案除了提供開關模塊、電源模塊，還可通過一對一的定制化設計，在明確負載的情況下提供優化環路模塊將回路寄生參數壓縮至zui低，從而實現對振鈴的有效抑制。

三、實測數據對比：

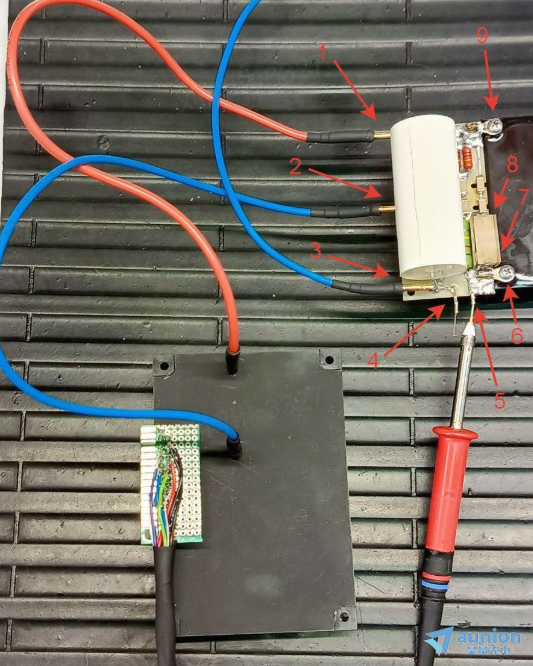

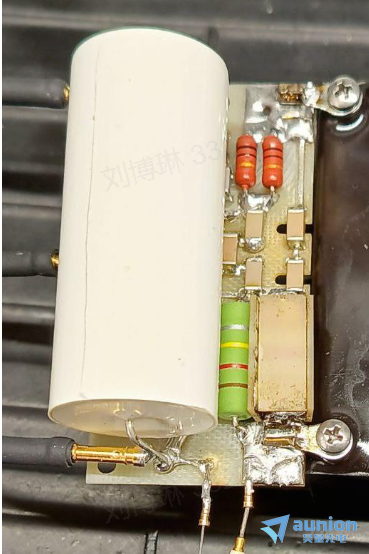

基于實驗室平臺，我們搭建了實驗平臺實測波形（3kV、40μs脈寬、68pF NPO介質、kHz工作頻率），在采用了優化環路布局后，系統實測波形幅值如下：

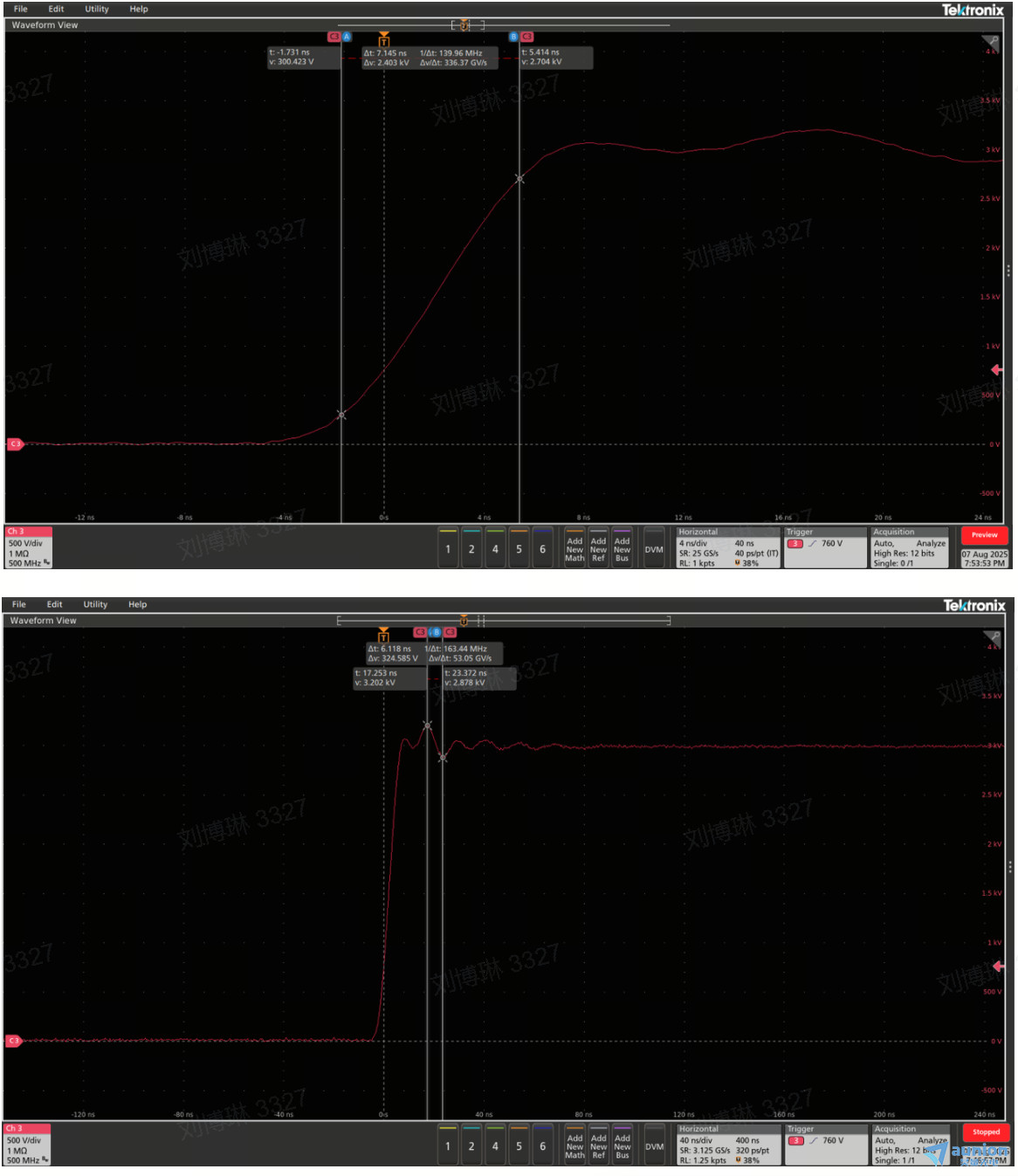

系統上升沿時間（10%~90%）為5.414ns，符合亞10ns級高速定義。

振鈴zui大幅值為δV=324.585V。當采用優化的短回路設計后，振鈴主要表現為輕微的單次過沖后迅速收斂，而非持續多個周期的衰減振蕩。這說明系統的阻尼特性良好，諧振能量被有效抑制。

結論：

本系統并非僅提供一顆高速開關，而是向用戶交付了一套經過實測驗證的低感互聯方案。如果能再通過毫米級短回路布線與彈簧接地測量規范，用戶可進一步壓縮振鈴幅值，同時確保上升沿穩定在亞10ns量級。這一“開關+電源+優化”三位一體的系統級設計，是實現高品質高壓納秒脈沖輸出的核心保障。
