CNC產線破局：PROFINET轉EtherCAT，讓西門子PLC“聽懂”高速IO

一、現場：兩種協議之間的真空地帶

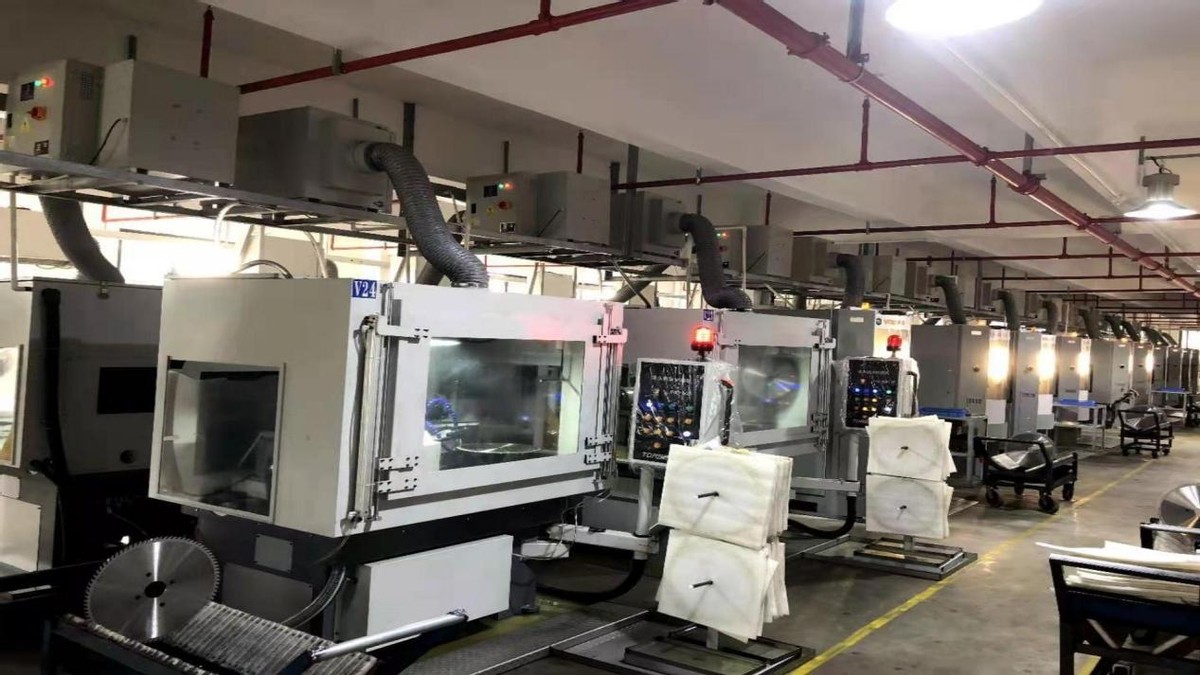

去年在華東一家CNC機床制造車間，我遇到了一個典型的“協議孤島”問題。產線的核心控制器是西門子S7-1500 PLC，走的是PROFINET協議，而現場一批高速數字量IO模塊卻是EtherCAT接口——兩者在物理層和數據鏈路層上完全不兼容。

這批EtherCAT IO模塊響應速度極快，非常適合CNC機床對刀具監控、主軸振動信號的μs級采集需求。但PLC不認，模塊裝上去就是擺設。工程師嘗試修改GSDML文件、調整總線周期參數，甚至考慮過更換整套IO方案，最終都卡在了協議棧底層無法互通上。

二、網關：不起眼但不可或缺的“翻譯官”

方案最終落地靠的是一個工業協議網關。這個設備一端作為EtherCAT主站與IO模塊通信，另一端作為PROFINET設備掛載到西門子總線中。

它的重要性體現在三點：

第一，協議翻譯。網關實時將EtherCAT的過程數據映射到PROFINET的IO輸入輸出區，底層幀格式、同步時鐘、數據包結構全由網關處理，兩側總線各跑各的，互不干擾。

第二，時序解耦。EtherCAT的DC時鐘周期可短至250μs，而PROFINET RT通常為1ms或2ms。網關內部用雙口RAM做緩沖，以各自周期收發包，不會因?yàn)橐环娇煲环铰龑?dǎo)致數據丟包或錯位。

第三，工程代價最小化。PLC側無需修改硬件組態之外的任何程序，IO模塊側也不用更換型號，只是中間串了一臺網關。

三、改造前后：從死局到活路

改造前：兩臺設備面對面，誰也不說話。西門子PLC的診斷緩沖區反復報“IO設備故障”，EtherCAT模塊的狀態LED始終停留在“OP未建立”。產線因此停了兩周，外方技術支持給的方案要么換PLC（成本過高），要么退掉IO模塊（不符合高速采樣的工藝要求）。

改造后：網關上線配置花了半天。重點是三個參數：PROFINET設備名設定、EtherCAT的周期與同步模式匹配、IO映射表的字節對齊。通電后PLC自動識別網關為PROFINET設備，讀回IO模塊的輸入信號。刀具磨損監測、主軸負載波動、冷卻液壓力開關，這些原先無法接入控制器的信號全部進入PLC邏輯，整機聯調一次通過。

四、總結

CNC機床對實時性和確定性的要求極高，協議不匹配不是更換一兩個部件能解決的。網關這類設備在自動化圈子里常常被輕視，認為“多一個節點多一個故障點”。但從這次實踐來看，高質量的協議網關恰恰是異構總線環境中最可靠的那個中間件。它用較低的硬件成本和幾小時的配置時間，避免了一次動輒數萬元的總線改造或硬件替換。

工業現場沒有“萬能協議”，但可以有“萬能網關”。在設備選型階段主動為協議轉換留一個接口位置，比出了問題再臨時接線要?jiǎng)澦愕枚唷?/p>
