專業級降噪消回音，重塑全場景語音交互體驗

在智能對講、車載通訊、安防監控、遠程通話、工業廣播等各類音頻應用中，聲學回音、環境噪音、遠場拾音模糊、射頻干擾一直是影響語音清晰度與通話流暢度的核心難題。A-68 雙麥波束成型降噪消回音 DSP 模組，以高集成硬件架構、專業聲學算法、靈活適配特性，為全場景語音設備提供一站式聲學優化方案，讓每一次拾音與通話都清晰、純凈、穩定。

一、產品定位：專為全雙工通話與遠場拾音而生

A-68 是一款內置專業聲學處理 DSP 芯片的高性能數字語音處理模塊，聚焦免提全雙工通話場景的回音消除（AEC）與復雜環境下的噪音抑制（ENC），同時具備遠場人聲萃取、波束定向拾音、雙路音頻輸出等能力。模組可通過程序靈活切換工作模式，匹配近 / 中 / 遠不同拾音距離，兼顧便攜設備低功耗需求與工業設備高可靠性要求，是門禁對講、車載藍牙、可視門鈴、會議設備、監控拾音等產品的理想聲學核心組件。

二、核心技術性能：專業級聲學指標，突破行業瓶頸

1. 超強回音消除（AEC），全雙工通話無干擾

• 最高支持90dB 回音消除能力，徹底解決免提通話中的喇叭回音、空間反射音問題
• 可消除最長100ms空間延遲回音，適配大音量外放、大空間通話場景
• 全雙工通話流暢無嘯叫、無斷續、無拖尾，滿足對講、車載、客服等高要求通話場景

2. 深度環境降噪（ENC），穩態非穩態噪音全壓制

• 單麥穩態降噪：最高40dB，精準壓制風扇、空調、馬達、電流聲等規律性噪音
• 雙麥波束成型降噪：最高90dB，有效屏蔽車流、腳步聲、人群嘈雜、機器轟鳴等非穩態干擾音
• 拾音波束定向鎖定人聲，波束外聲音自動衰減，嘈雜環境仍能保持清晰拾音

3. 遠場高靈敏拾音，遠距離對話依舊清晰

• 標準拾音范圍：10cm–500cm，覆蓋近場對講到遠場交互全距離
• 遠場模式下，標準配置拾音距離可達3–5 米，搭配高靈敏麥克風可進一步拓展
• 人聲優化算法，弱信號增強，遠距離說話不發悶、不失真

4. 低功耗寬溫穩運行，嚴苛環境不掉鏈

• 工作電流 **＜25mA**，極低功耗設計，大幅降低便攜 / 電池供電設備的續航壓力
• DSP 芯片上電啟動時間僅15ms，開機即工作，無延遲等待
• 工作溫度 **-45℃~85℃**，工作濕度＜90%，滿足車載、戶外、工業、冷庫等極端環境
• 模擬 + I2S 雙路輸出，I2S 數字傳輸徹底規避射頻干擾，解決音頻底噪難題

5. 高保真音頻指標，聲音還原度拉滿

• ADC 最大輸入信號 1Vrms，輸入阻抗 47KΩ，適配各類音頻輸入設備
• DAC 輸出 3.3Vrms，輸出阻抗 10KΩ，左右聲道分離度高達 105dB
• I2S 默認配置：16K 采樣率、16bit 位深、主模式、左對齊，兼容主流主控音頻接口

三、硬件設計：小體積高集成，易開發易落地

1. 微型化封裝，適配各類產品結構

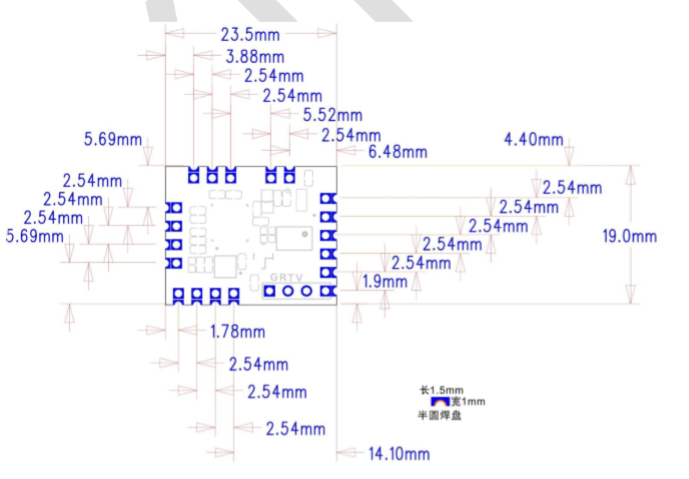

• 模組尺寸：23.5mm×19mm，超薄緊湊型設計
• 半孔焊盤工藝，焊盤間距標準2.54mm，可直接貼片焊接或通過轉接板快速接入
• 無需大面積布局，不占用設備內部空間，適合門禁、門鈴、平板、對講機等小型化產品

2. 靈活供電方案，簡化系統電源設計

• 主供電：11 腳輸入4V–6.5V直流電壓，模塊內部穩壓輸出 3.3V
• 備用供電：19 腳支持3.3V直接輸入，與 11 腳二選一使用
• 5V 供電時，19 腳可輸出3.3V/100mA，可為麥克風、外設供電，減少外圍元件

3. 19 腳標準接口，全鏈路音頻兼容

• 數字麥克風接口：支持 PDM 數字硅麥，提供 3.3V 電源、時鐘、數據輸入
• 模擬音頻接口：左右聲道輸入 / 輸出，支持模擬硅麥、駐極體麥
• I2S 數字音頻接口：LRCK、BCK、DOUT、MCK 完整時鐘與數據鏈路
• 電源與地：獨立數字地、模擬地、電源地，降低信號干擾

四、三大工作模式：程序可編程，一鍵適配場景

A-68 通過更換固件程序，可靈活切換三大工作模式，滿足不同設備的聲學需求：

模式一：純降噪模式（錄音 / 拾音專用）

• 支持單麥 / 雙麥接入，雙麥開啟波束成型定向拾音
• 輸出單聲道純凈音頻，左右聲道輸出一致
• 適合錄音筆、監控拾音、攝像機、智能語音識別設備

模式二：消回音 + 降噪模式（通話對講專用）

• 雙麥拾音 + 回音消除同步運行，17 腳接入功放參考信號
• 全雙工免提通話，大音量外放無回音、無嘯叫
• 適合門禁對講、車載藍牙、可視門鈴、客服呼叫系統

模式三：雙聲道立體聲降噪模式（雙路錄音專用）

• 雙麥左右聲道獨立輸出，保留立體聲場
• 支持單麥降噪，無波束 / 無消回音功能
• 適合監獄探視、銀行窗口、車站對講等雙路錄音設備

麥克風全面兼容

• 支持 PDM 數字硅麥（推薦 - 29dB 靈敏度）
• 支持模擬硅麥，高靈敏度選型可提升信噪比
• 支持駐極體電容麥，需外接偏置電阻，建議增加放大電路

五、工程設計指南：降低開發難度，快速量產落地

1. 雙麥擺放規范

• 波束成型模式：雙麥同向擺放，間距3cm–18cm，默認 60° 拾音夾角
• 反饋式降噪：主麥靠近說話人，副麥朝向噪音源，人聲幅度差≥6dB
• 適合平板、電腦、對講機、門禁等設備結構布局

2. 消回音接線規范

• AB 類功放：參考信號直接取自功放輸出端，搭配 10K 固定電阻 + 可調電阻
• D 類 / 大功率功放：優先取功放輸入端 / DAC 輸出端；若取輸出端需加 LC 濾波電路
• 8Ω 喇叭：L=22uH，C=1uF；4Ω 喇叭：L=15uH，C=2.2uF

3. 音頻輸出匹配

• 模塊模擬輸出僅適配后端 MIC IN 電路，不可直接驅動喇叭 / 耳機
• 聲音異常（發悶、削頂、斷續）可串聯 10K 左右電阻優化阻抗匹配

六、全場景應用覆蓋：一站式適配各類語音設備

A-68 模組憑借強大的兼容性與穩定性，廣泛應用于：

• 智能家居：可視門鈴、別墅門禁、全屋對講、寵物監護
• 車載通訊：車載藍牙通話、車載語音助手、車載對講設備
• 安防監控：IPC 攝像頭拾音、電梯對講、安防廣播、遠程報警
• 辦公教育：會議設備、遠程教學、客服通話、錄音筆錄寫
• 工業公共：車間廣播、醫院呼叫、監獄對講、自助終端對講
• 消費電子：筆記本、平板、手機、對講機、智能錄音設備

七、包裝與品質：工業級標準，穩定可靠

• 防靜電 PVC 吸塑托盤包裝，保護模組不受靜電與物理損傷
• 單托盤裝載 18PCS，最小包裝 180PCS，適合批量生產與備貨
• 專業聲學團隊技術支持，可提供程序定制、參數調試、方案優化

總結

A-68 雙麥波束成型語音處理模組，以高集成 DSP 硬件、專業級聲學算法、微型化易適配設計、低功耗寬溫運行四大核心優勢，徹底解決回音、噪音、遠場拾音、射頻干擾等行業痛點。從智能家居到工業安防，從車載通訊到辦公教育，A-68 為全場景語音設備提供一站式、高性能、低成本的聲學升級方案，讓語音交互更清晰、更純凈、更專業。
