三相干式隔離變壓器是一種通過電磁感應原理，在沒有電氣連接的原副邊繞組間傳輸電能，并以空氣作為主要絕緣冷卻介質的電力轉換設備。它憑借卓越的安全、環保性能和在電力系統中的關鍵隔離作用，已成為現代配電網絡中不可或缺的核心環節。

一. 工作原理

三相干式隔離變壓器的工作基于法拉第電磁感應定律。其核心結構包含兩個完全獨立的繞組：初級（輸入）繞組和次級（輸出）繞組。

電壓轉換： 當三相交流電施加到初級繞組時，會在鐵芯中產生交變磁通，進而在次級繞組中感應出電壓。輸出電壓的大小由初級和次級繞組的匝數比決定（公式：U? / U? = N? / N?），從而實現精確的升壓或降壓。

電氣隔離： 這是其最關鍵的特性。由于初、次級繞組之間沒有直接的電氣連接，僅通過磁場耦合傳遞能量，從而實現了電路的完全隔離。這種隔離可以阻斷電網中的電壓尖峰、諧波和瞬態浪涌，保護后端敏感設備。

中性點重構： 它可以改變接線方式，例如將三線的三角形（△）接法轉換為四線的星形（Y）接法，從而在次級側創建一個新的、干凈的中性線（零線），有效解決電網中性點漂移問題。

二. 四大核心部件

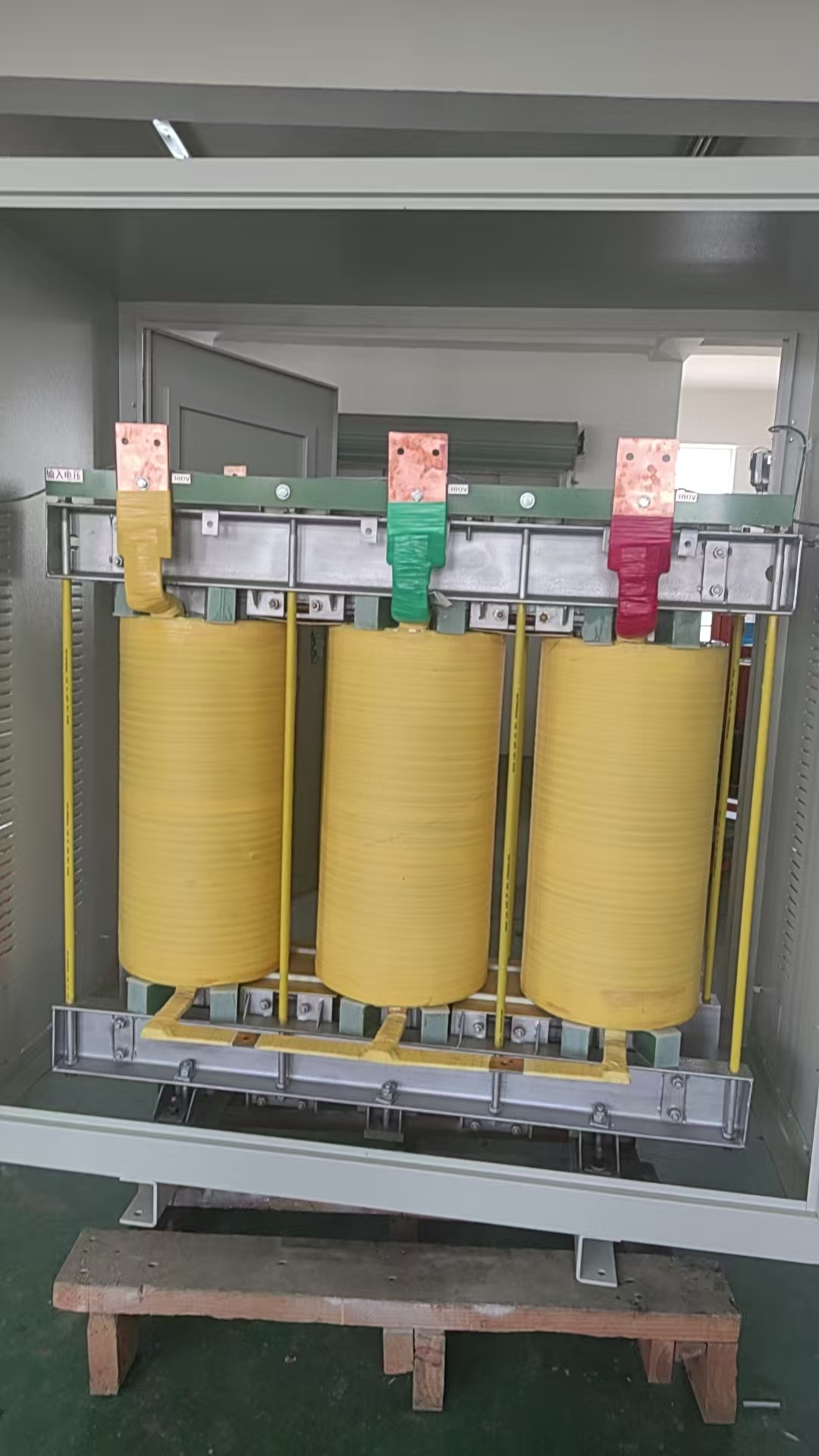

三相干式隔離變壓器的內部結構精密，主要由四大核心部件構成，其性能優劣直接取決于材料與工藝。

鐵芯 - 變壓器的"骨架"：作為磁通量的通路，鐵芯將初、次級繞組緊密耦合，是實現高效能量傳輸?shù)年P(guān)鍵。它通常采用0.35mm 厚的高硅硅鋼片（如H18、H14、Z11等級） 疊裝而成，以最大程度降低渦流損耗和磁滯損耗-。同時，先進的全斜接縫工藝可進一步減少接縫處的磁阻，降低勵磁電流和空載損耗。

線圈繞組 - 變壓器的"心臟"：由纏繞在鐵芯上的多匝高純度無氧銅或鋁導線構成，直接參與電壓變換。繞組通常采用圓筒式或脫胎整列結構，并在制造中進行真空壓力浸漆（VPI）。VPI工藝能確保漆液完全滲透繞組內部，固化后形成一個堅固的絕緣整體，極大提升了繞組抗短路沖擊、防潮和耐熱的能力。

絕緣系統 - 變壓器的"免疫系統"：這是干式變壓器區別于油浸式變壓器的關鍵。根據絕緣和散熱方式，三相干式隔離變壓器主要分為兩類：

環氧樹脂澆注式（SC/SGB系列）：繞組用環氧樹脂在真空下澆注成型。這種結構機械強度高、防潮、阻燃，局部放電量極低（通常低于5pC），絕緣等級可達F級（155℃）或H級（180℃）。

浸漬式（SG系列）：繞組的層間和匝間使用NOMEX?紙等耐高溫、阻燃的絕緣材料隔開，然后整體浸漬絕緣漆-，此類變壓器耐熱等級最高可達C級（220℃）。

外殼與附件：為確保變壓器在各種環境下可靠運行，通常配有IP20、IP23等不同防護等級的外殼，起防塵、防異物和防直接接觸的作用。此外，還會集成用于監測繞組溫度的溫控器、用于強制風冷的風機等輔助設備，確保變壓器在過載或通風不良時能安全運行。

三. 優勢與特點

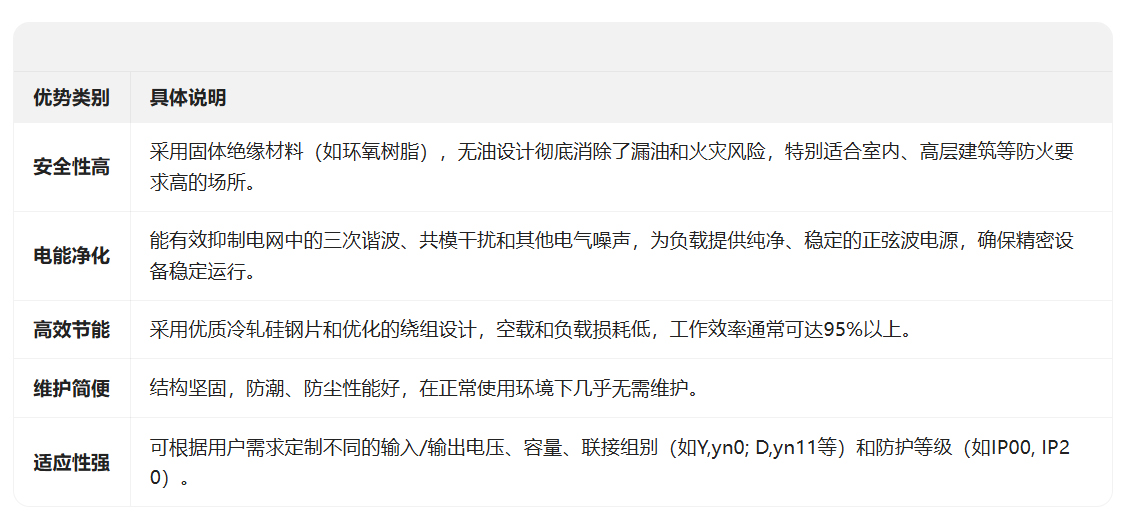

相較于傳統的油浸式變壓器，三相干式隔離變壓器具有一系列顯著優點：

四. 應用場景

憑借其出色的隔離和保護性能，三相干式隔離變壓器被廣泛應用于多個關鍵領域：

工業自動化

為數控機床、自動化生產線、伺服系統、PLC（可編程邏輯控制器）等提供穩定可靠的電源，防止因電網波動導致的生產中斷或設備損壞。

進出口設備配套

解決不同國家電壓標準不匹配的問題，例如將國內的380V電壓轉換為進口設備所需的480V、440V或415V等，或?qū)⒑Ｍ庠O備的480V輸入轉換為國內可用的380V。

醫療與實驗室

為X光機、CT掃描儀、手術室設備及各類精密分析儀器提供潔凈電源，確保診斷結果的準確性并保障醫患安全。

新能源與特殊環境

適用于礦山、海上平臺、發電站等存在高溫、高濕、多塵或機械振動等惡劣環境的場合。

五. 行業標準、綠色環保與未來發展趨勢

三相干式隔離變壓器的設計、制造、試驗與選型嚴格遵循一系列國際及國內標準，常見包括國際電工委員會IEC 60076/60726系列、中國國家強制性標準GB 1094系列（涵蓋總則、溫升、絕緣水平等）、以及產品專用標準如GB/T 10228、JB/T 9646等。

在“雙碳”目標和全球能源轉型的大背景下，三相干式隔離變壓器正朝著更高效、智能、環保、緊湊的趨勢發展。

高效節能：隨著能效標準提升，推廣應用非晶合金鐵芯等低損耗材料，以大幅降低空載損耗。

智能化：通過與物聯網和AI結合，內置的傳感器和通訊模塊可實現對溫度、局部放電等參數的遠程實時監控、故障預警和預測性維護，提升了電網的自動化水平。

環保：采用可回收的環保材料，并改進制造工藝，降低全生命周期的環境影響。

緊湊輕量化：通過優化電磁設計和采用高性能材料，減小產品體積和重量，以適應城市建筑和集成化設備的有限空間。

適應新能源：隨著光伏、風電、儲能和電動汽車的普及，專用變壓器將大量涌現，需要更好地適應復雜的諧波環境、實現寬范圍的電壓調節和雙向功率流動。

總結

三相干式隔離變壓器是現代電力系統中的一個關鍵設備，集電氣隔離、電壓變換與電能質量優化于一體。其安全、防火、環保的特性使其成為室內及高要求場合的主流選擇。隨著智能電網、新能源和數據中心等領域的蓬勃發展，三相干式隔離變壓器的地位將愈發重要。無論是在工程設計選型，還是在日常的運維管理中，從原理深入到應用細節進行系統理解，都構成了構建一個安全、高效、穩定電力系統的核心基礎。
