在工業電源、電機驅動等關鍵中高壓功率應用場景中，半橋拓?fù)浣Y(jié)構對門極驅動電路提出了極為嚴苛的要求。這些要求不僅涵蓋高壓耐受能力、快速響應速度，還包括可靠的保護機制以及精簡的外圍電路設計等方面，使得驅動解決方案的效率與可靠性標準被提升至全新高度。

在此背景下，數明半導體推出SiLM2039/4/5 系列 200V 半橋驅動器。該系列產品以高耐壓、大驅動、低延遲、強抗擾為核心優勢，專為 MOSFET 與 IGBT 設計，提供穩定可靠的驅動方案，助力中高壓電源與電機系統實現高效、安全、小型化的全面升級。其覆蓋 -40℃~ +125℃ 工業級溫度區間，性能表現卓越。

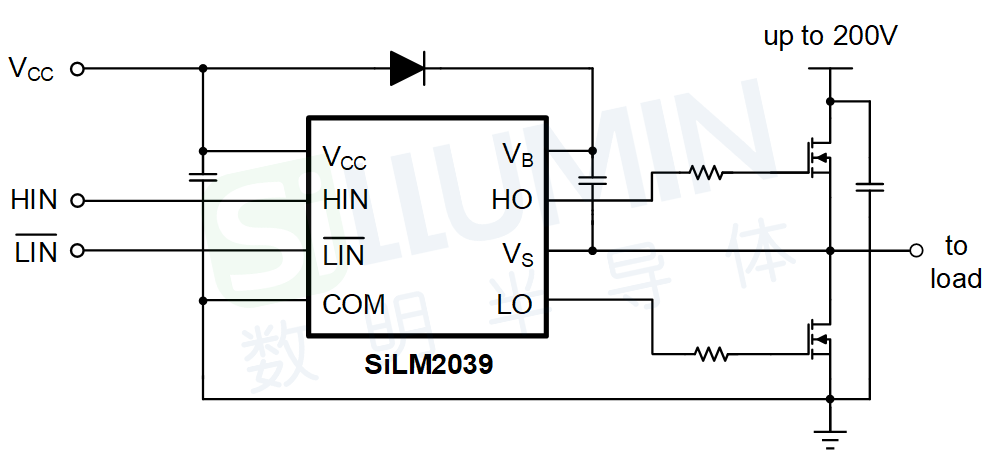

圖1. SiLM2039 典型應用框圖

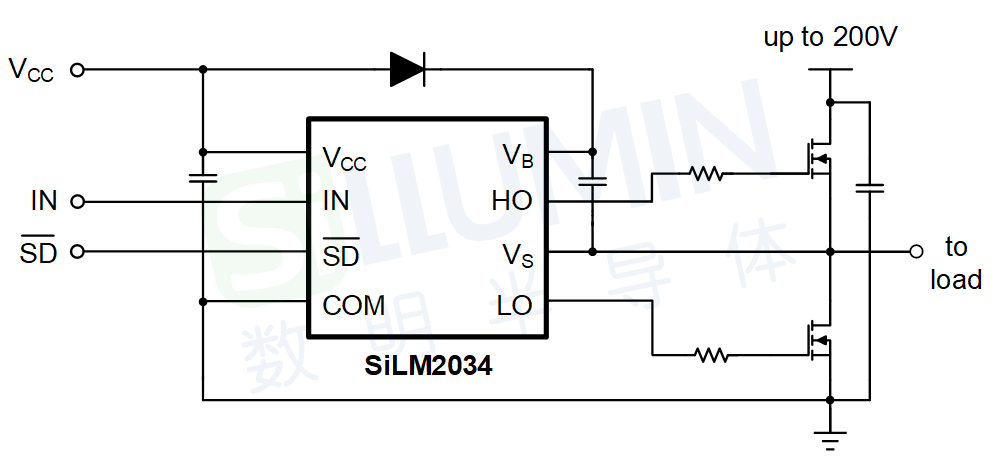

圖2. SiLM2034 典型應用框圖

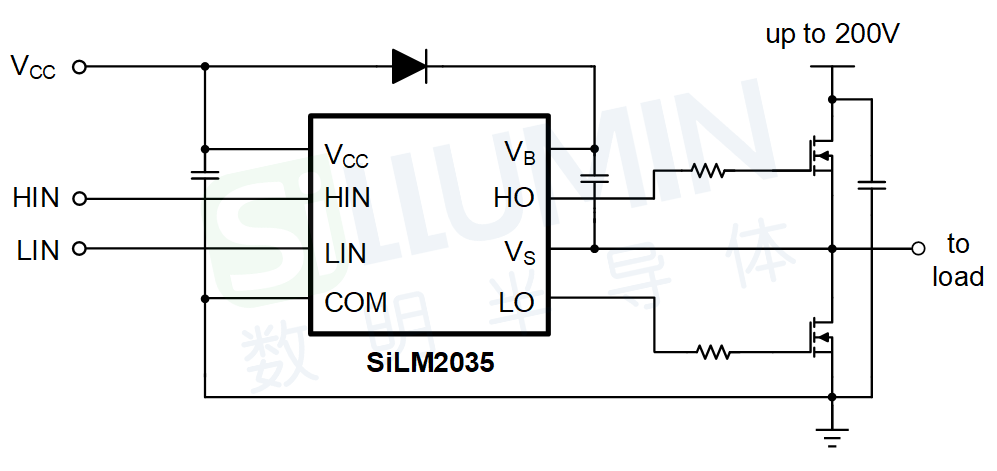

圖3. SiLM2035 典型應用框圖

01多樣封裝，滿足多元設計需求

該系列中，SiLM2034 和 SiLM2035 采用 DFN2×2 極小封裝設計，超小尺寸使其非常適合人形機器人關節電機、靈巧手等空間極度受限的應用場景，能夠顯著節省 PCB 空間，助力緊湊系統實現高效合理的布局。

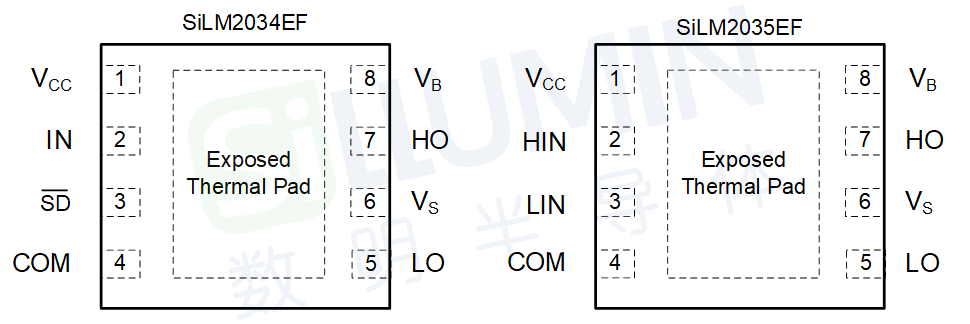

圖4. SiLM2034，SiLM2035 管腳定義圖

02產品特性及應用場景適配

電壓與兼容性，多領域電源無憂適配：

寬電壓范圍支持：

支持最高 200V 的母線電壓，適應高壓應用場景。在電信與工業電源中，能夠穩定應對高電壓環境，保障系統長效運行；同時支持最高 20V 的 VCC 工作電壓范圍，確保在各種工況下可靠、有效地驅動 MOSFET 和 IGBT。

高兼容性輸入：

輸入引腳支持最高 20V 的工作范圍，增強了應用的可靠性；邏輯輸入與標準 CMOS 或 LSTTL 輸出兼容，邏輯電壓低至 3.3V，便于與各種數字電路集成，可廣泛應用于需要與數字電路協同工作的場景，如小型逆變器等。

驅動與開關性能，滿足高效轉換要求

強大驅動能力：

典型源電流1A、灌電流1.5A，可快速充放電柵極，降低開關損耗，提升系統效率。在電機驅動場景中，為BLDC/PMSM電機提供強勁的驅動支持，實現高精度轉速與扭矩控制，適用于工業伺服、無人機云臺等場景；在高頻啟停場景，如人形機器人、關節電機、電動工具與園林工具等，大電流驅動能力可確保精準位置控制與毫秒級響應，同時降低驅動損耗，顯著提升續航能力、能效與運動穩定性，支撐設備完成高難度動作。

快速開關特性：

上升時間僅25ns，下降時間15ns，有效降低開關損耗并提高轉換效率。在高壓同步整流場景中，可優化能效并降低損耗，適用于快充電源、通信基站等高頻整流需求；在D類音頻放大器中，能實現高效音頻輸出，減少發熱，提升音質穩定性。在高頻開關工況（>100kHz）下，仍可保持低損耗，避免因熱積累導致功率器件性能衰減，支撐系統持續輸出高扭矩，滿足如人形機器人、電動車輛等應用的高爆發力運動與快速變向需求。

低傳播延遲：

開通傳播延遲時間160ns，關斷傳播延遲時間150ns，支持更高的開關頻率，適用于對響應速度要求較高的應用，如小型UPS與應急電源等，可確保關鍵負載在斷電時持續供電。在需要實時運動控制的場景，如工業級機器人、協作機器人、人形機器人等應用中，低傳播延遲可保障指令與執行同步，提升動態平衡能力與操作流暢度。

保護功能，保障系統穩定運行

內置死區時間

內置死區時間 300ns,有效避免交叉導通，提高系統可靠性，在電機驅動等場景中尤為重要，可防止電機控制出現錯誤，保障設備穩定運行。

欠壓閉鎖（UVLO）：

內置 6.5V 欠壓鎖定,當供電電壓低于閾值時自動關閉驅動輸出，防止器件誤動作或損壞，確保系統在電壓異常時安全停機。適用于各類需要高壓驅動的場景，如工業電機控制、電動汽車逆變器、大功率電源轉換等，可有效避免因電壓不足導致的設備故障或性能下降。

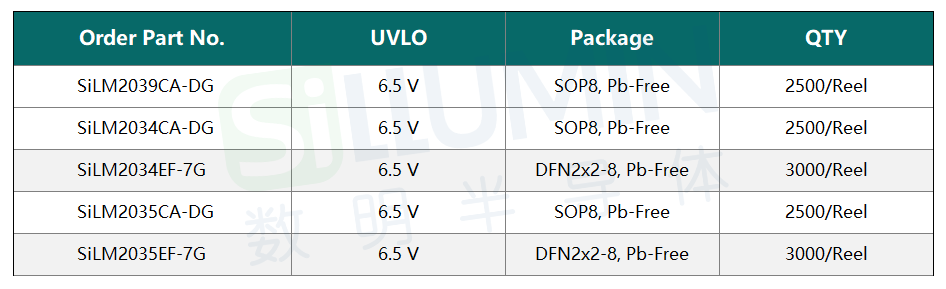

03產品選型
