在電子電路里，有一個不起眼卻至關重要的核心元件 —— 整流橋。它是交流電轉直流電的 “關鍵轉換器”，而KBJ2510（25A/1000V KBJ 全橋） ，更是工業與大功率場景里的 “明星款”，以大電流、高耐壓、高可靠性，成為電源電路的 “穩定基石”。今天就帶大家全面讀懂這款 “硬核整流橋”！

KBJ2510整流橋

一、型號解碼：一眼看懂 KBJ2510 的核心實力
很多人看到 “KBJ2510” 一串字母數字，不知道啥意思，其實型號即參數，拆解后一目了然：
?KBJ：代表封裝規格，屬于 KBJ 系列插件式全橋封裝，4 引腳設計，體積緊湊、散熱性能好，適配多數電源電路板焊接需求。
?25：指最大正向平均整流電流 25A，可長期穩定承載 25 安培持續電流，輕松應對大功率電路負載。
?10：指最大反向峰值電壓 1000V（10×100V），高耐壓設計，能抵御高壓沖擊，適配寬電壓輸入場景。
簡單說：KBJ2510=KBJ 封裝 + 25A 大電流 + 1000V 高耐壓全橋整流器，專為大功率、高可靠場景量身打造。
二、核心參數拉滿：工業級性能，靠譜能打
作為工業級整流橋，KBJ2510 的參數實打?qū)?，每一項都瞄?“穩定耐用”：
?額定正向電流（IF）：25A（帶散熱片），無散熱片也可承載 2.6A，適配不同散熱條件。
?反向耐壓（VRRM）：1000V，有效抵御電壓波動與反向沖擊，降低擊穿風險。
?正向浪涌電流（IFSM）：240A（25℃），瞬間抗沖擊能力強，能承受開機、負載突變的大電流沖擊。
?正向壓降（VF）：≤1.05V（12.5A），損耗低、發熱少，提升電源效率。
?反向漏電流（IR）：≤5μA（1000V），漏電極小，穩壓更精準。
?工作溫度：-55℃~+150℃，寬溫適配，耐高溫、抗嚴寒，工業惡劣環境也能穩定運行。
?環保認證：符合 RoHS ，UL 認證（E526209），安全合規。

三、工作原理：4 芯協作，交流電 “變” 直流電
KBJ2510 是全波整流橋，內部集成 4 個高性能玻璃鈍化二極管，組成 “橋式電路”。
?交流電（雙向波動電流）輸入后，4 個二極管分工協作，只允許電流單向通過，把 “來回亂竄” 的交流電，梳理成 “單向穩定” 的直流電。
?相比半波整流（僅半個周期工作），全波整流的 KBJ2510電流利用率翻倍、輸出更平穩、紋波更小，大幅降低濾波壓力。
四、應用場景：無處不在的 “電源轉換器”
KBJ2510 憑借 25A/1000V 的硬核性能，廣泛應用于大功率、高可靠場景，隨處可見它的身影：
1.工業電源 / 工控設備：PLC、變頻器、伺服驅動器、工業自動化設備的主電源整流，穩定供應直流電。

工業電源

2.大功率充電器 / 適配器：筆記本快充、電動車充電器、PD 快充電源，承受大電流、高壓輸入。
3.新能源與儲能設備：逆變器、儲能電源、充電樁，高壓大電流整流場景適配。
4.大功率家電 / 照明：電磁爐、微波爐、大功率 LED 路燈、工業照明驅動電源。

5.電焊機 / 逆變設備：逆變焊機、逆變箱，高負載、強沖擊工況穩定工作。
五、選型優勢：為什么選 KBJ2510，不選普通整流橋？
1.大電流高耐壓，一步到位：25A/1000V 參數，覆蓋多數大功率場景，無需額外降額，減少選型顧慮。
2.高浪涌抗沖擊，不易燒毀：240A 浪涌電流，開機、負載突變不擊穿，降低故障率。
3.低損耗低發熱，效率更高：正向壓降≤1.05V，損耗小、發熱低，延長設備壽命。
4.寬溫耐高溫，環境適配強：-55℃~+150℃穩定工作，工業、戶外高溫環境無憂。

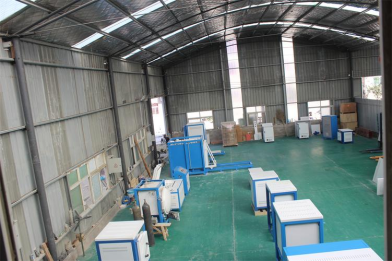

高溫車間

5.封裝通用，替換方便：KBJ 標準封裝，引腳兼容 GBJ2510 等型號，維修替換無需改板。
六、避坑提醒：這些誤區別踩！
1.無散熱片別滿負載：25A 需配散熱片，無散熱片建議電流≤2.6A，否則過熱燒毀。
2.別超耐壓使用：1000V 是極限耐壓，實際應用建議留 20% 余量，避免高壓擊穿。
3.劣質替代不可?。簾o牌低價橋堆可能虛標參數、偷工減料，易發熱燒毀，甚至引發短路起火，優先選品牌原裝件。
寫在最后
KBJ2510（25A/1000V KBJ 全橋），作為工業級全波整流橋，大電流、高耐壓、低損耗、耐高溫，每一項性能都直擊大功率電源的核心需求。從工業設備到新能源充電，從大功率家電到照明驅動，它默默承擔著交流電轉直流電的關鍵任務，是電源電路里當之無愧的 “硬核擔當”。
選型時，認準KBJ2510，選對工業級整流橋，告別發熱、燒毀、不穩壓等故障，讓設備運行更穩定、更耐用！
