01從“機器人馬拉松”看工業可靠性挑戰

2026年4月北京亦莊人形機器人半程馬拉松賽場持續刷屏——300余臺機器人同場競技，120臺全程無遙控自主奔跑，冠軍榮耀“閃電”機器人以50分26秒凈用時沖線，較上屆提速近2小時，甚至超越人類男子半程馬拉松世界紀錄。

在當今瞬息萬變的智能工廠中，機器人早已不再是孤立的機械臂，而是集“大腦（控制器）、肢體（機械手）、感官（視覺/傳感）”于一體的高精密機電綜合體。為了支撐工業4.0的愿景，這些機器人必須像馬拉松選手一樣，在充滿電磁干擾、諧波噪聲和溫漂壓力的環境下，實現長達數萬小時的“零故障”運行。作為雷卯電子（Leiditech）的資深EMC應用專家，我深知這種“馬拉松式”的運行對系統可靠性提出了近乎極致的要求。

工業機器人的復雜性取決于其軸配置與任務管理。常見的六種核心機器人類型包括：

·垂直關節型：模擬人類手臂，具有多軸旋轉能力。

·SCARA（選擇順應性裝配機械手臂）：專用于高速裝配，具有兩個平行軸。

·Delta（增量型）：蜘蛛狀結構，擅長高頻、精密的撿拾。

·笛卡爾坐標型：沿線性軸（x, y, z）進行龍門式運動。

·圓柱坐標型：結合旋轉與線性運動，適用于圓柱形空間。

·球坐標型：通過旋轉與扭轉軸組合形成球形作業區。

在這些機器人漫長的生命周期中，任何一處細微的電磁瞬變或靜電干擾（ESD）都可能導致整場“比賽”中途折戟。因此，構建一套堅不可摧的EMC防線是保障工業生產力的核心要素。

02核心動力源：伺服驅動系統與功率級保護

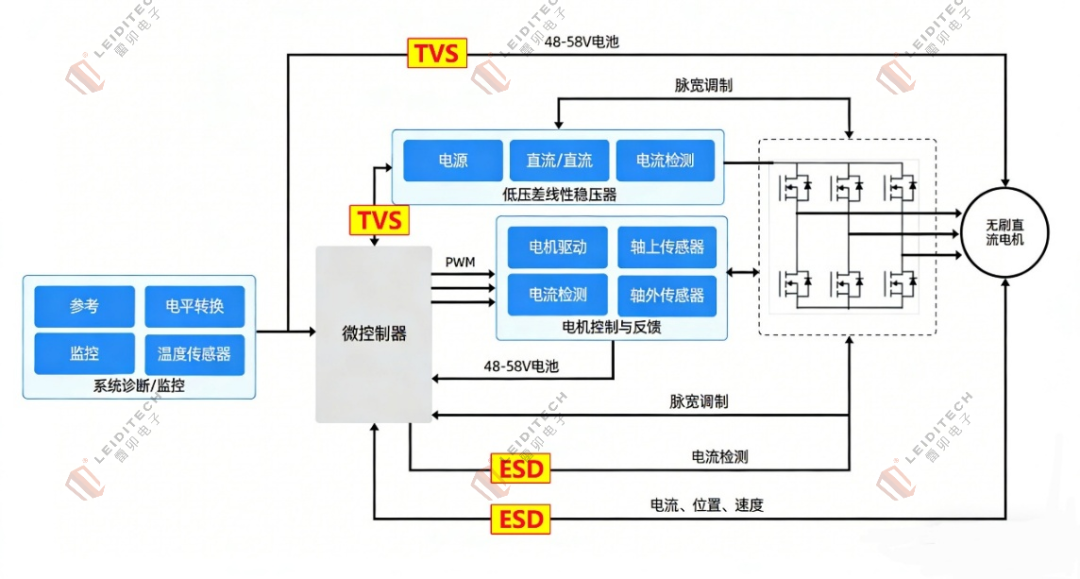

驅動系統是機器人的心臟。在48V至60VDC饋電的三相逆變器架構中，高功率密度與緊湊的布板要求使電氣保護面臨嚴峻考驗。特別是隨著寬禁帶半導體（如SiC/GaN）的應用，開關頻率大幅提升，系統對共模瞬態抗擾度（CMTI）的要求已跨越100V/ns的門檻。在這種高壓擺率環境下，我們雷卯電子的典型策略是利用高效的保護器件保護隔離式柵極驅動器的前端，確保信號完整性。

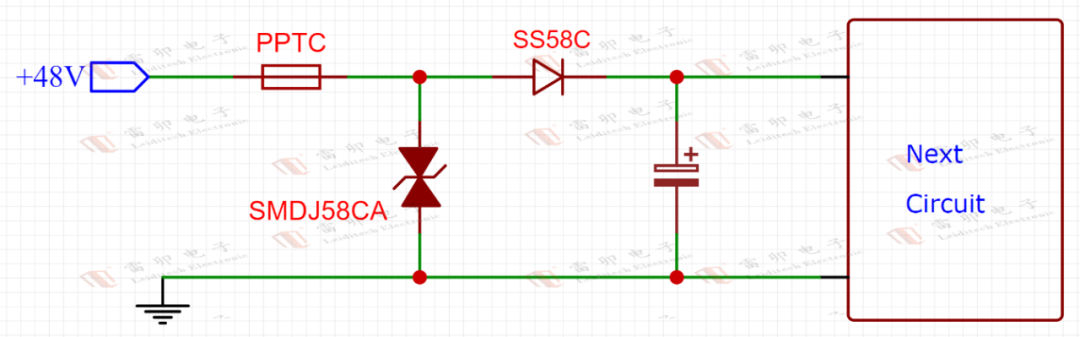

雷卯針對48V電源接口提供浪涌保護，可根據電源應用環境選用適配保護電流的過流防護自恢復保險絲PPTC、過壓防護TVS器件以及防反接二極管，滿足IEC 61000-4-2等級4要求，即接觸放電±30kV、空氣放電±30kV，需滿足IEC 61000-4-5高等級浪涌測試，可選用雷卯大功率器件。

針對伺服驅動功率級的具體風險點，雷卯（Leiditech）制定了如下針對性防護策略：

同時針對電機驅動/動力接口，采用PTC +大功率TVS防護，抵御過流和過壓浪涌，適配人形機器人動力系統需求。

03機器人的“感官”：傳感與雷達系統的靜電抑制

傳感器是保障機器人動作精度與運行安全的核心部件，人形機器人關節傳感器可實現±0.025°測量精度，而ESD靜電極易導致傳感器信號異常、姿態失穩甚至芯片永久性損壞。

傳感器賦予了機器人識別環境的敏銳感官，毫米波雷達（mmWave）、超聲波傳感及視覺處理系統是核心感知單元，各類傳感器特性對比如下：毫米波雷達具備強穿透性與高精度測距能力，適用于復雜光照及遮擋環境；超聲波傳感器成本低、響應快，但易受溫度與濕度影響；視覺系統依賴算法與算力，對光照變化敏感。三者協同融合，構建多模態感知冗余架構，提升環境識別魯棒性。所有傳感接口均需配置TVS+RC濾波+磁珠三級防護，確保ESD±15kV接觸放電下信號零中斷。

為了守護這些靈敏的“感官”，我們雷卯電子針對雷達前端及信號接口設計了超低電容（Low Capacitance）ESD器件。這類器件能有效消除靜電干擾導致的“電老化”或“電損耗”，確保傳感器數據不會因靜電積累而產生溫漂或偏差。這不僅提升了視覺反饋的精度，更通過防止傳感器信號鏈的長期電氣退化，最大化了機器人的視在負載（Apparent Load）能力。

1.關節編碼器/磁傳感器：多通道集成雷卯ESD陣列SMC12，SOT-23小封裝，適配緊湊關節空間，匹配SPI/I2C接口

2.IMU /力觸覺傳感器：選用超低電容器件，不影響微弱信號采集，抵御接觸、振動靜電

3.視覺/超聲雷達：采用HDMI/MIPI/USB專用ESD LeiditechULC3304P10LV，電容低至0.15pF，不干擾高速數據傳輸

雷卯推出小體積+大電流+超低電容ESD二極管，適配高密度接口：

·關節傳感器、IMU、SPI/I2C/CAN-FD/MIPI等接口：選用ESDA33CP30（DFN1006）、ULC3304P10LV（DFN2510）、SMC24LVQ（SOT-23）等，比傳統封裝節省50%以上布板面積，符合IEC 61000-4-2 ESD等級4（接觸±8kV，空氣±15kV）

·傳感器配套電源：3.3V用SMDA33CDN（DFN1006，IPP=35A）、5V用PTVS0542H100（DFN1006，IPP=105A）、12V用SD1571P6W（DFN1610，IPP=60A），滿足電源靜電浪涌防護

04穩定補給站：電池管理系統（BMS）的熱與電防護

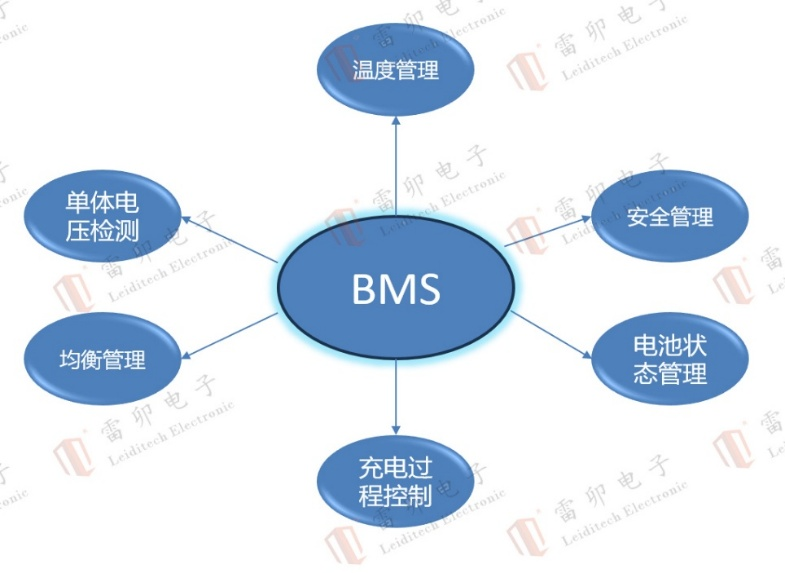

自主移動機器人（AMR）的續航與安全取決于BMS的穩健性。鋰離子電池對溫區有著嚴苛限制：

·充電限制：0°C至45°C（超出此范圍易導致電池壓力升高、泄氣）。

·放電限制：-20°C至60°C（高溫易引發熱失控風險）。

雷卯電子的BMS加固方案貫徹“熱電并行”的原則。針對BQ77905等保護IC的外圍電路，我們不僅關注基于TMP303/390的精準溫控，更在電池Pack引腳和充電接口處部署了工業級浪涌抑制器。通過抑制充放電瞬間產生的電氣浪涌，我們防止了監控IC的誤觸發與損壞，確保了電池在“馬拉松”全程中的穩定補給，避免了因電氣過應力導致系統效率出現4-8%的潛在降級。

05神經網絡：工業通信總線的堅固防線

在工業4.0的架構下，機器人內部及節點間的通信（如RS-485、工業以太網）面臨著來自逆變器開關噪聲的強烈干擾。特別是EnDat 2.2、BiSS和Tamagawa等高精度編碼器反饋協議，對EMC抗擾度有著近乎苛刻的要求。

為了給機器人的“神經網絡”建立防線，雷卯電子針對RS-485等接口提供了行業領先的三級防護架構：

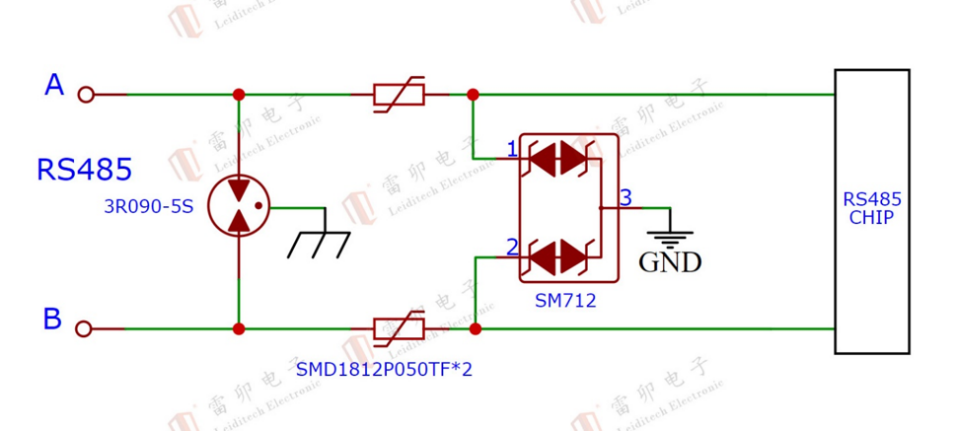

1.雷卯RS-485工業級防護方案：

·第一級（初級防線）：陶瓷氣體放電管（GDT）3R090-5S，負責泄放大能量雷擊或電源竄入的劇烈浪涌。

·第二級（能量耦合）：選用高精度PPTC（自恢復保險絲）SMD1812P050TF或?qū)Ｓ寐?lián)動電阻，實現級間退耦，限制瞬時電流。

·第三級（精細保護）：選用雷卯低電容、高鉗位效率的TVS二極管SM712，將殘壓精準鎖定在處理器安全電壓內，確保在強噪聲環境下信號傳輸?shù)摹敖^對靜默”。

2.CAN-FD高速總線防護：

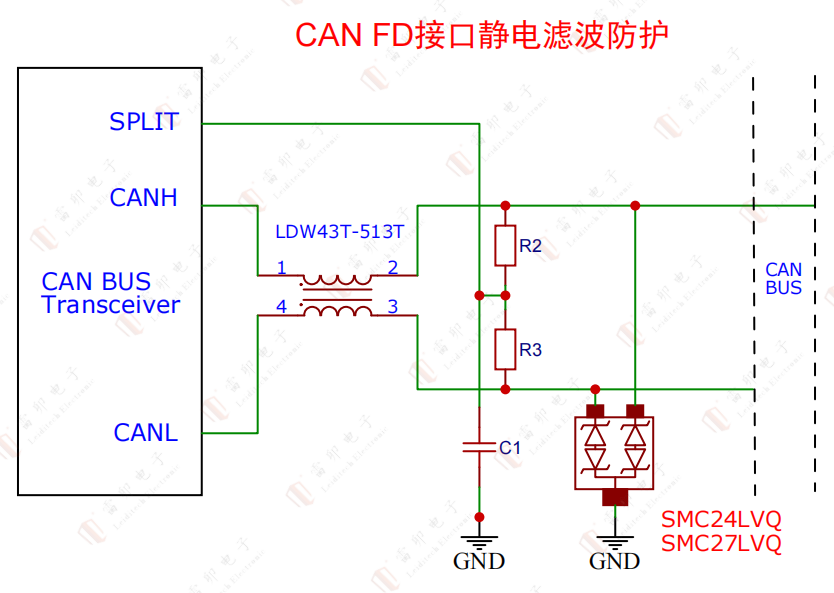

雷卯針對CAN-FD總線選用SMC24LVQ（SOT-23）ESD器件，電容<5PF，可以保證信號完整性的同時，可濾除雜訊、通過靜電測試。滿足IEC61000-4-2，等級4，接觸放電±30kV，空氣放電30kV，保障高速通信穩定，適配人形機器人自主運行的通信需求。

3. 工業以太網：

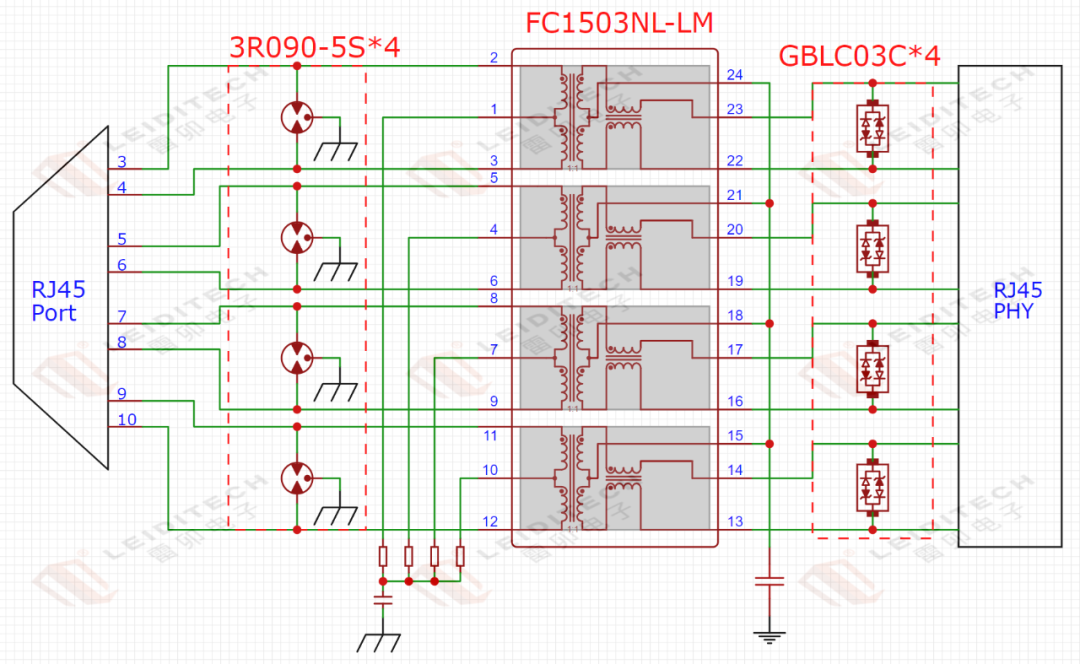

雷卯（Leiditech）該方案用于室外環境的1000M千兆網口浪涌保護，推薦采用二級防護設計，工作穩定可靠，有效保障信號在高溫條件下的完整性。符合IEC61000-4-2標準，等級4，支持接觸放電與空氣放電均為±30kV；同時滿足IEC61000-4-5標準，10/700μs波形，40Ω阻抗，6kV電壓，正負各5次測試，高溫環境下信號傳輸穩定，無丟包現象。

06總結：雷卯電子助力工業4.0長效運行

在機器人“馬拉松”的賽道上，在工業4.0的賽場上，系統的視在負載能力和運行壽命是衡量競爭力的唯一硬通貨。每一個機電連接點、每一條傳感鏈路都是潛在的EMC薄弱環節。

雷卯電子作為電磁兼容防護專家，致力于將TI等領先硬件平臺的性能推向巔峰。我們的防護方案不僅僅是“元器件的堆疊”，更是為機器人系統量身定制的“盾牌”。在“機器人馬拉松”的賽道上，雷卯電子是確保系統實現“零停機”的堅實盾牌?？煽啃允枪I(yè)智能化的基石，而雷卯電子正是守護這塊基石的銅墻鐵壁。
