一、方案概述

在現代測試系統中，數據采集能力早已不再只是“采得快、采得多、分辨率高”這么簡單。對于電力電子、汽車電驅、結構振動、旋轉機械、功率半導體、儲能系統以及分布式監測這類場景來說，真正決定測試結果是否可信的，往往不是單點精度，而是多通道、多板卡、多機箱之間能否共享同一時基并保持穩定同步。只有時間軸統一了，電壓與電流、力與位移、轉速與扭矩、模擬量與數字量、總線報文與事件觸發之間的關系才是可分析、可復現、可追溯的。多設備同步的核心目標，本質上就是讓不同來源的數據具備嚴格的時間相關性。

很多工程現場對“同步”的理解還停留在“幾個設備一起開始采集”這個層面，但這其實只解決了最表面的啟動一致性。真正的高精度同步，至少要同時滿足四個條件：第一，系統內各采集節點共享統一參考時鐘;第二，采樣邊沿在不同通道與設備間可對齊;第三，觸發信號具有確定性的傳輸延遲和低偏斜;第四，在長時間記錄過程中不會因?yàn)楦髯员菊衿贫鸩绞Р健XI/PXIe 平臺之所以長期被用于高性能自動測試與精密測量，關鍵就在于它從機箱背板層面提供了統一參考時鐘、觸發總線、星形觸發以及系統定時槽等同步資源，使“高精度同步采集”不再只是軟件層面的對時，而是從硬件架構開始就被納入系統設計。

對于度緯科技而言，高精度同步數據采集并不是簡單地把幾塊板卡插進機箱里就結束了，而是一整套圍繞時鐘、觸發、采樣、校準、補償、記錄與分析構建起來的系統工程。面向客戶項目，方案設計必須同時考慮板卡內部通道同步、同一機箱內多板卡同步，以及多機箱乃至跨距離部署時的統一時基問題。只有把這三層同步關系打通，測試平臺才能從“小規模實驗”順利擴展到“復雜系統級驗證”。這一點，正是高端數采系統和普通記錄設備之間最本質的區別。

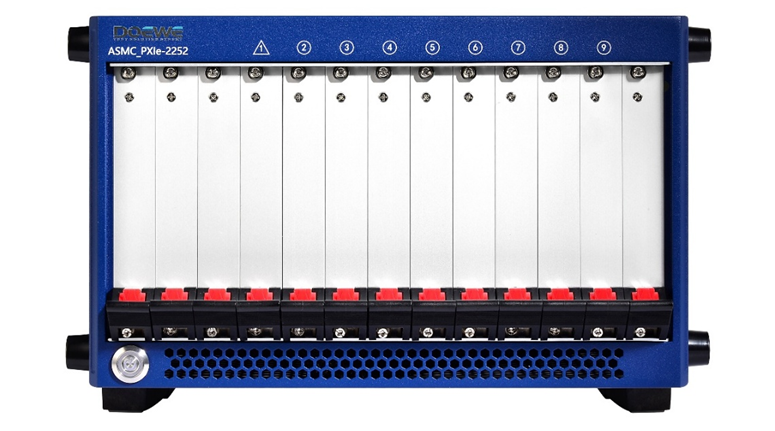

圖1 PXI/PXIe數采系統示意圖

二、同步的本質

為什么同步這么重要?因?yàn)闀r(shí)間誤差會直接轉化為幅值誤差、相位誤差和因果關系判斷錯誤。對交流信號和周期信號而言，時間偏差可以直接換算成相位誤差：

相位誤差 = 360° × 信號頻率 × 時間偏差。

舉個很直觀的例子，100 kHz 信號若存在 100 ns 的通道間偏差，相位誤差就是 3.6°;如果在三相功率分析、電機控制算法驗證、逆變器開關行為分析中出現這樣的誤差，功率、相位、效率乃至控制判斷都會受到影響。對于沖擊、瞬態、故障觸發這類非周期事件，同步誤差帶來的問題更明顯：你可能會錯誤判斷“哪個事件先發生”，進而把真正的故障原因看反。

因此，高精度同步系統關注的不只是一個“開始采集”的時刻，而是從參考時鐘到樣本生成全過程的一致性。工程上常見的誤差來源包括：板卡內部通道掃描延遲、不同板卡的時鐘源漂移、觸發線傳輸偏斜、不同 ADC 架構帶來的固定群延遲、前端隔離與調理電路的相位差、外部線纜長度不一致、跨機箱參考時鐘分發不穩定，以及軟件層時間戳并非由硬件統一產生等。高精度同步方案的價值，就在于把這些誤差源逐層收斂、逐項控制，并在必要時通過驅動和軟件做補償。

三、PXI/PXIe的同步機制

3.1 同一張板卡內不同通道如何同步

在同一張采集板卡內部，不同通道的同步能力首先取決于采樣架構。行業里最常見的兩類方式，一類是多路復用掃描采樣，另一類是同時采樣。多路復用方式通常由單個 ADC 輪流轉換多個輸入通道，雖然這些通道可以被放在同一個任務里，但它們并不是在同一時刻真正完成數字化;設備需要依賴 sample clock 和 convert clock 完成“先取樣、再逐個轉換”的過程，因此不同通道天然存在先后順序。相反，同時采樣架構會為每個通道配置獨立 ADC，或者至少為每個通道配置獨立采樣保持鏈路，使所有通道在同一采樣瞬間捕獲輸入信號，更適合相位分析、瞬態重建和多通道動態一致性要求高的場景。

這意味著，板卡級同步的第一原則并不是“通道數越多越好”，而是是否具備真正的 simultaneous sampling 能力。對于三相功率、振動模態、應變同步、沖擊測量等應用，如果使用掃描式采集架構，即便名義采樣率很高，也可能在通道之間引入不可忽略的時間差;而同時采樣架構能夠把這種誤差壓縮到很小的范圍。以成熟的工業 simultaneous-sampling ADC 設計為例，行業內已經可以做到約 200 ps 量級的通道間 skew，這與多路復用掃描方式有本質差異。

但板卡內同步并不只看 ADC 個數。要把“采得同時”真正變成“測得一致”，還要看幾個關鍵指標：其一是通道間 aperture skew，也就是各通道采樣瞬間的偏斜;其二是前端模擬鏈路匹配，包括增益、帶寬、相位特性和隔離結構;其三是板卡內部參考時鐘質量，尤其是抖動水平;其四是出廠校準和運行補償機制。對于采用 Δ-Σ 架構的高精度模塊，還需要額外關注數字濾波帶來的固定群延遲。若系統是同構通道，這種延遲往往相同，做通道間相位比較時會相互抵消;但一旦混用了不同類型模塊，或者不同采樣率、不同濾波路徑并存，就必須做群延遲補償，否則相位和事件對應關系會出現系統性偏差。

換句話說，同一張板卡內不同通道的高精度同步，本質上依賴三件事：同時采樣架構、統一時鐘、通道匹配與補償。度緯科技在為客戶進行板卡級選型時，首先會按被測信號的頻率范圍、相位一致性要求、是否存在瞬態過程、是否需要跨物理量關聯分析來決定采用同時采樣還是掃描采樣;對于需要做功率、振動、應變或高速瞬態分析的項目，優先保證的是“采樣瞬間一致”，而不是單純追求參數表上的通道密度。

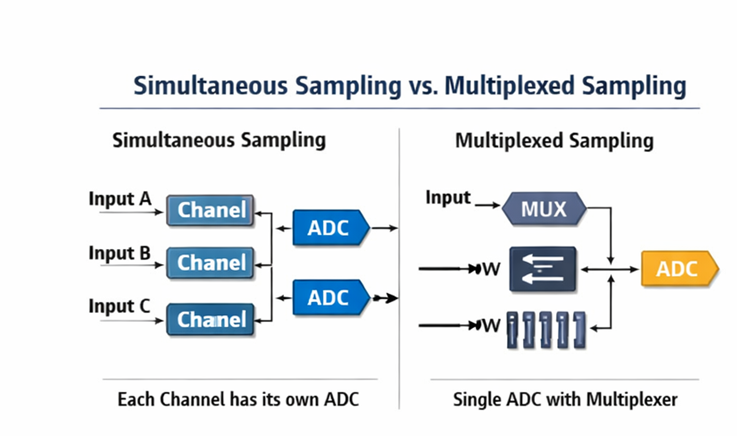

圖2 同一板卡內多通道同時采樣與掃描采樣對比示意圖

3.2 同一機箱中不同板卡如何同步

當測試系統從單板卡擴展到同一機箱內多塊 PXI/PXIe 板卡時，同步問題就進入第二層：背板時鐘與觸發資源如何被統一利用。PXI 平臺提供低偏斜的 PXI_CLK10 參考時鐘，規范要求其在各槽位之間的 skew 小于 1 ns;PXI 星形觸發總線 PXI_STAR 通過定時槽到各外設槽位的獨立連接實現低偏斜觸發，其傳播延遲匹配要求也控制在 1 ns 內，且從星形觸發槽到各槽位的傳播延遲不得超過 5 ns。也就是說，在標準 PXI 架構下，機箱背板已經天然具備多板卡同步所需的“公共時間骨架”。

到了 PXIe 時代，這套能力進一步增強。PXI Express 在保留 PXI_CLK10 與 PXI_STAR 思路的同時，又引入了PXIe_CLK100 高速差分參考時鐘、PXIe_SYNC100 差分同步信號，以及 PXIe_DSTARA/B/C 差分星形觸發。其中，PXIe_CLK100 是分發到每個外設槽位的低偏斜 100 MHz 參考時鐘;PXIe_SYNC100 用來標識 10 MHz 與 100 MHz 參考之間的相位關系，保證不同模塊在分頻和對齊時保持一致;PXIe_DSTARA/B/C 則提供了高質量點對點時鐘/觸發連接，分別適合高速時鐘下發、高速觸發下發以及外設回傳時鐘或觸發。PXIe 的系統定時槽正是這些高性能同步資源的中心節點。

在實際工程中，同一機箱多板卡同步通常遵循這樣的路徑：先選定一個參考時鐘源，可能是機箱本振，也可能是更高穩定度的外部 10 MHz 參考;然后由系統定時模塊或主設備將參考時鐘送入背板;各板卡利用該公共參考時鐘鎖定本地 PLL 或內部采樣時基;再通過 PXI_TRIG、PXI_STAR 或差分星形觸發，把 start trigger、reference trigger、sample clock enable 等關鍵同步信號分發給所有參與采集的模塊。這樣做的結果是，所有板卡不只是“接到同一個開始命令”，而是在相同參考時鐘約束下，于可預測的采樣邊沿開始工作。

如果項目還需要更進一步的相位一致性，光靠背板分發還不夠，往往還要結合驅動層或同步庫做sample clock alignment、trigger skew correction 以及 device-to-device calibration。成熟的 PXI 軟件同步機制已經能夠在單機箱甚至多機箱環境中對多個設備的采樣時鐘和觸發響應進行自動對齊;在已有公開資料中，標準同步機制下多設備典型偏斜可達到 200～500 ps 量級，經過進一步人工校準后可壓縮到幾十皮秒量級。對于高速波形、射頻前端驗證、相位陣列測量等對相對時序極為敏感的系統，這種“硬件骨架 + 驅動補償 + 標定修正”的組合非常關鍵。

需要特別強調的是，同一機箱中不同板卡能否真正同步，不能只看“是否在一個機箱里”。如果板卡類型混雜、ADC 架構不同、濾波路徑不同、任務被拆成多個互不關聯的采集流程，即使物理上共處同一機箱，最終數據也可能并不在同一時間基準上。因此，度緯科技在機箱內多板卡系統集成時，通常會把板卡家族兼容性、驅動支持的多設備同步能力、群延遲補償能力、機箱定時槽利用方式、時鐘路由和觸發路由作為方案設計的重點，而不是把同步問題留到后期軟件拼接階段再處理。

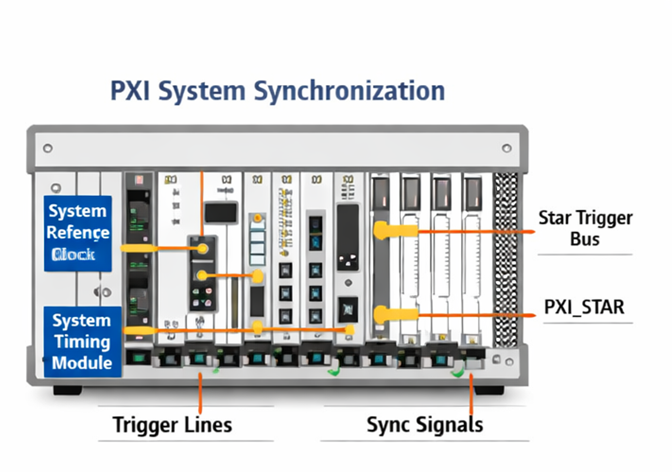

圖3 同一機箱內多板卡時鐘與觸發同步示意圖

3.3 不同機箱之間如何同步

當系統規模繼續擴大，一個機箱已經裝不下全部通道，或者測點本身就分布在不同機柜、不同試驗臺、不同實驗區，第三層同步問題就來了：跨機箱同步。這類場景和機箱內同步最大的不同，在于它不僅要處理“低偏斜”，還要處理“長距離”“長時間”和“絕對時間基準”。簡單說，跨機箱同步通常要回答兩個問題：第一，多個機箱能否在同一采樣邊沿工作;第二，它們能否在足夠長的記錄時間內不發生明顯漂移。

最直接、也最常見的方式，是把多個機箱通過公共參考時鐘 + 公共觸發連接起來。例如，由主機箱或外部高穩定度時鐘源輸出 10 MHz 參考，分發到各個機箱的系統定時模塊，再用統一的 start trigger 或 PPS 脈沖啟動采集。這樣做的優勢是相對相位一致性好，適合實驗室、高速波形、相位測量、多功率通道聯合分析等應用。如果采樣率很高，工程上還要特別注意參考時鐘本身的抖動指標，以及從時鐘源到各機箱的線纜長度一致性，因?yàn)檫@些因素會直接影響最終的相位一致性。

對于分布距離更大、需要絕對時間統一的系統，常見做法是引入IEEE 1588/PTP、IEEE 802.1AS、GPS、IRIG-B、PPS 等時間基準。公開資料顯示，PXI 定時同步模塊已經支持把這些協議和時間源引入 PXI/PXIe 系統中，并能把絕對時間進一步轉換成可用于采樣與觸發的硬件事件;在采用 IEEE 1588 的典型多機箱方案中，公開文檔給出的典型同步精度可以達到 100 ns 量級。對遠距離分布式監測而言，這類方案的價值不只是“同時開始”，而是讓不同機箱采到的數據帶有統一絕對時標，便于事件關聯、歷史追溯和跨系統聯合分析。

當然，跨機箱同步并不存在一套適用于所有場景的唯一答案。若目標是最高相位一致性，優先考慮硬件公共時鐘和統一觸發;若目標是廣域部署與統一時間戳，則優先考慮 PTP、GPS 或 IRIG-B;若既要求相位一致性，又要求跨區域時間可追溯，則往往會采用“絕對時間協議 + 本地硬件時鐘馴服”的混合架構。也正因?yàn)槿绱?，真正成熟的跨機箱同步方案，從來不是只賣一張同步卡，而是要結合測試距離、采樣率、信號頻率、允許相位誤差、記錄時長、網絡拓?fù)浜筒渴瓠h(huán)境綜合設計。

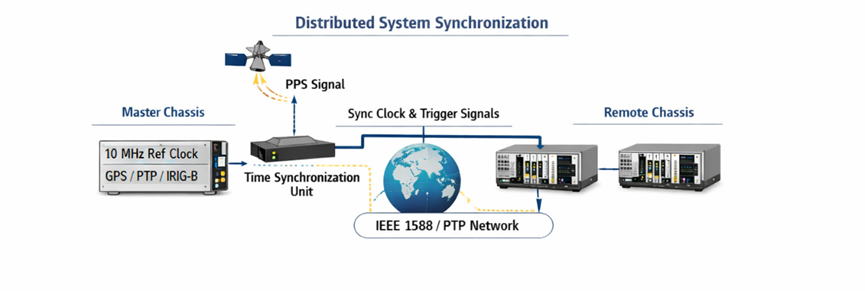

圖4 多機箱統一時基同步架構示意圖

四、度緯科技方案的優勢

圍繞上述三層同步機制，度緯科技可以把高精度同步數據采集方案理解為一個從“單板卡”平滑擴展到“多機箱分布式系統”的統一架構。對客戶來說，最有價值的并不是某一塊板卡單獨的指標有多漂亮，而是系統從立項階段開始，就能把參考時鐘規劃、觸發路徑、板卡組合、同步校準、濾波延遲補償、長時間記錄與后處理分析一起考慮進去。這樣搭建出來的平臺，前期可以是一個機箱、幾十個通道，后期也可以擴展成多機箱、上百乃至更多通道，而原有的數據邏輯和時基邏輯不需要推倒重來。

第一，度緯科技方案強調從通道到系統的統一時基設計。在板卡層面優先關注是否為同時采樣架構、是否具備良好的通道一致性;在機箱層面充分利用 PXI/PXIe 背板提供的參考時鐘、星形觸發和系統定時槽資源;在跨機箱層面則按項目目標選擇公共 10 MHz、PPS、PTP、GPS、IRIG-B 等同步路徑。這樣做的好處是，方案從一開始就能明確“同步邊界”和“精度邊界”，客戶拿到的不是若干離散硬件，而是一套可驗證、可擴展的同步測量平臺。

第二，度緯科技方案強調多類型信號在同一時間軸上的融合。真實項目里，客戶關心的很少只是模擬電壓本身，更多是電壓、電流、溫度、應變、振動、轉速、扭矩、數字開關量、編碼器、CAN 報文、以太網狀態量乃至外部設備事件之間的對應關系。高精度同步的意義，不只是讓“同類模擬通道”同步，而是讓這些不同來源的數據都能落到統一時間體系下。只有這樣，效率分析、故障定位、機電耦合研究、控制邏輯驗證和系統級回放才有工程價值。相關的多設備自動同步、觸發偏斜修正與群延遲補償能力，正是成熟 PXI/PXIe 數采體系能夠支持復雜測試任務的關鍵。

第三，度緯科技方案強調工程交付中的精度保障能力。高精度同步不是寫在手冊里的一個名詞，而是必須在現場真正跑出來。很多項目失敗，不是因?yàn)榘蹇ň炔粔颍且驗闀r(shí)鐘分發不合理、線纜長短不一、接地與隔離處理不當、不同模塊濾波延遲未補償、不同采樣任務被人為拆散，最后導致理論上能同步、現場卻對不齊。度緯科技的價值，就在于能把這些常被忽略的細節前置到方案設計和聯調交付里，讓同步精度不只存在于實驗室條件，而能在客戶真實工況中落地。

第四，度緯科技方案強調本地化應用集成和交付效率。對于很多用戶來說，真正困難的不是買到 PXI/PXIe 硬件，而是把硬件、傳感器、前端調理、時鐘同步、數據記錄、分析軟件、報告模板和自動化流程串成一套可長期運行的系統。度緯科技可以圍繞客戶測試對象完成測點梳理、硬件配置、同步方案設計、軟件部署和應用層交付，讓客戶更快從“設備采購”走向“可用平臺”。這也是度緯科技在數采同步領域最現實、最能形成差異化的優勢所在。

五、典型應用場景

在電力電子測試中，高精度同步首先體現在對多相電壓電流與控制狀態量的聯合采集上。以逆變器、變換器、儲能 PCS、OBC、DC/DC 為例，若輸入側直流量、輸出側交流量、柵極控制、溫升、CAN 狀態和保護事件不在同一時基上，很多異常只能“看起來差不多”，卻無法真正建立因果鏈。同步后的系統則可以把輸入能量、控制動作、開關行為和輸出響應完整串起來，用于效率評估、開關瞬態分析、故障回溯和保護策略驗證。

在汽車電驅和旋轉機械測試中，同步價值更多體現在電量與機械量的對應關系。電機三相電流、母線電壓、轉速、扭矩、振動、溫度以及控制器狀態需要同時對齊，才能準確計算效率、損耗、機械耦合特性以及起停和負載突變過程中的動態表現。若通道同步不到位，輕則相位計算發散，重則會把控制問題誤判成機械問題，或者把機械共振誤判成電流異常。

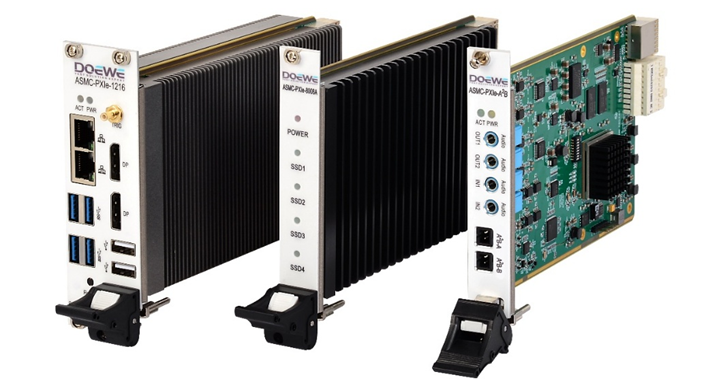

圖5 度緯科技高精度同步數據采集卡示意圖

在大型實驗室和分布式監測場景中，跨機箱同步又體現為系統擴展能力。一個機箱內可以完成局部高密度采集，多個機箱則可分散部署到不同機柜、不同臺架甚至不同區域，再通過公共時鐘或絕對時間協議形成統一記錄體系。這類架構特別適合大型臺架、結構試驗、環境耦合試驗、長距離電力設備監測以及需要多源數據聯合回放的系統。

六、方案實施建議

從工程實施角度看，若項目只涉及同一板卡內部多個動態通道，而且重點是相位和瞬態一致性，優先選擇同時采樣模塊;若項目已經發展到一個機箱內多塊板卡協同，則應盡早引入系統定時槽、統一參考時鐘與明確的觸發分發路徑，不建議靠軟件啟動時間去“湊同步”;若項目需要跨機箱擴展，則要先分清自己要的是“高相位一致性”還是“絕對時間統一”，再選擇公共時鐘方案還是 PTP/GPS/IRIG-B 方案。對于混合 ADC 架構或混合采樣率系統，一定要把群延遲補償納入設計，而不要默認“放在同一個系統里就一定同步”。

另外，越是高精度同步系統，越不能忽視細節。線纜長度一致性、連接器品質、機箱接地方式、屏蔽與隔離設計、參考時鐘源穩定度、觸發邊沿質量、驅動級同步能力、校準與驗證流程，這些看似“配套”的因素，最終都會體現在相位誤差、事件對齊誤差和長期漂移上。真正成熟的方案，不是把同步當成某個模塊的功能點，而是把它當成整套測試系統的底層方法論。

七、總結

高精度同步數據采集的核心，不在于“設備一起開始工作”，而在于所有數據能否在同一時間基準下被可信地采集、記錄和分析。在 PXI/PXIe 系統中，這套能力可以分為三層理解：同一張板卡內部依靠同時采樣架構和通道匹配保證采樣瞬間一致;同一機箱內依靠背板參考時鐘、星形觸發和系統定時槽實現多板卡低偏斜同步;不同機箱之間則通過公共參考時鐘、統一觸發以及 PTP、GPS、IRIG-B、PPS 等外部時間體系，把同步能力擴展到更大規模、更遠距離的分布式系統。

圍繞這套技術路徑，度緯科技能夠?yàn)榭蛻?hù)提供從測點規劃、硬件配置、時鐘與觸發設計，到軟件部署、同步驗證、數據分析與應用交付的完整解決方案。對于需要高相位一致性、高通道擴展能力以及復雜系統級關聯分析的項目而言，這種“從板卡到系統、從機箱到多機箱”的同步能力，正是測試平臺真正的價值所在。度緯科技也將持續把這種能力沉淀為更穩定、更靈活、更貼近現場需求的數采平臺，幫助客戶把“能采到數據”進一步提升為“能采準、能對齊、能解釋、能復現”。
