近期，Power Integrations 推出兩款電源參考設計——RDK-1016與RDK-1040。這兩款參考設計均搭載TinySwitch-5高度集成離線式開關IC，專為家電、工業及商業應用場景打造 ，旨在幫助電源工程師實現更高效率、更小體積及更低待機功耗的電源設計方案。

TinySwitch-5 IC：高度集成與全面保護機制

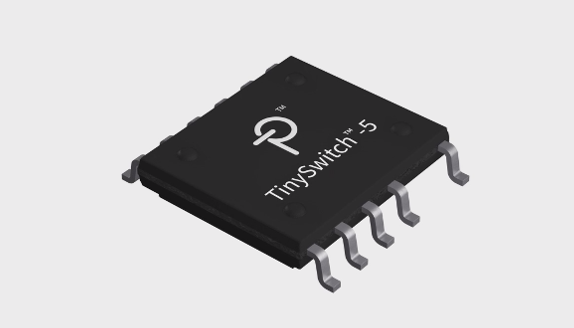

作為這兩款參考設計的核心，TinySwitch-5是一款集成度高、緊湊的離線式開關IC。

器件內部集成 725V 耐壓硅 MOSFET，采用高可靠性架構設計，擁有優異的抗浪涌性能；同時搭載 EcoSmart節能技術，可在全負載范圍內保持穩定恒定的工作效率，最高效率可達 92%。

芯片支持最高 150kHz 開關頻率，能夠有效縮小變壓器規格尺寸，結合頻率調制技術，進一步降低 EMI 濾波元件的選型與尺寸需求，助力整體電源系統精簡瘦身。

此外，該 IC 還集成完善的全方位保護功能，內置輸出短路、過載、過壓保護，搭配輸入欠壓（UV）檢測與輸入過壓（OV）關斷功能，并配備滯回值更大的高精度過溫關斷（OTP）保護，全面提升設備運行的安全性與穩定性。

RDK-1016：適用于家電的26.5W雙路輸出隔離反激式電源

RDK-1016參考設計提供12V/2A和5V/500mA的雙路隔離供電輸出，專為家電、工業及商業應用場景量身定制。

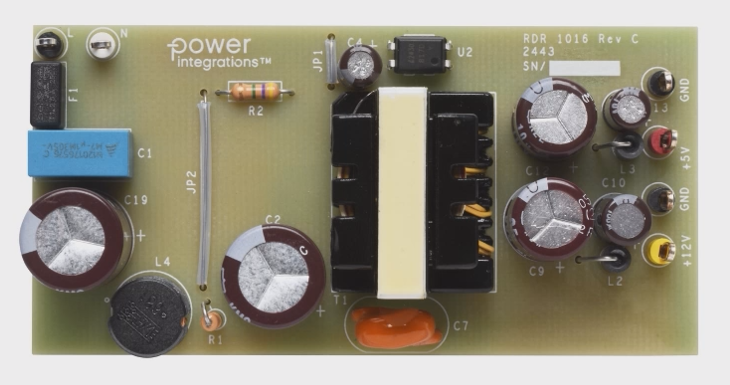

（RDK-1016正面）

該設計通過優化開關頻率與電路布局，實現了更優的電氣性能與電磁兼容性。

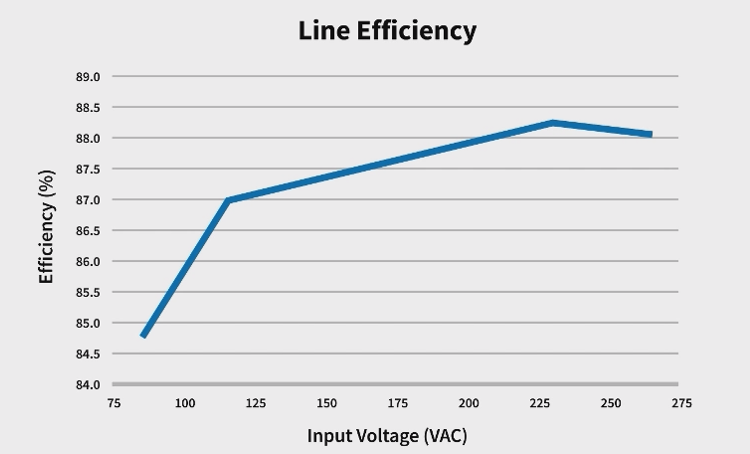

RDK-1016充分發揮TinySwitch-5系列IC的高集成度優勢，雙路輸出電源系統僅含45個元件，大幅簡化PCB布局并降低BOM成本。依托TinySwitch-5的卓越性能，該設計滿載效率出眾，230VAC輸入時達88.2%，115VAC輸入時亦達87%。

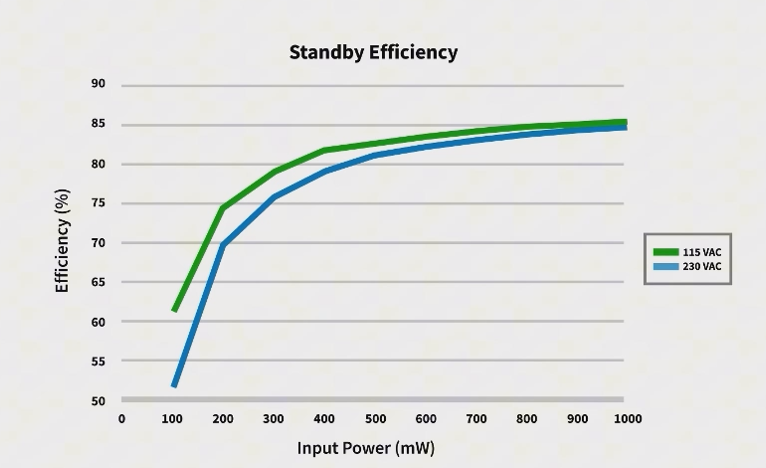

同時，得益于其先進控制機制與優化偏置供電，RDK-1016待機功耗極低，230VAC輸入時空載功耗小于50mW，輕松滿足嚴苛待機功耗法規。

設計中引入濾波器及TinySwitch-5內置頻率調制功能，有效抑制差模與共模EMI，提升系統抗干擾能力。此外，該設計集成全套系統級保護，涵蓋輸入欠壓/過壓、過溫、輸出短路、過功率及初級側檢測輸出過壓保護，全方位保障系統安全可靠。

RDK-1040：適用于家電及工業應用的36W隔離反激式電源

RDK-1040是一款提供12V/3A輸出的36W隔離反激式電源設計，支持85VAC至265VAC的寬輸入電壓范圍，特別適合電網電壓波動的地區及各類大型家電應用。

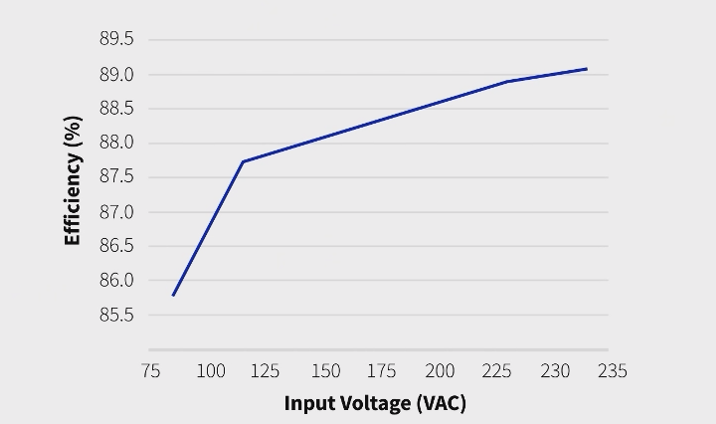

該設計具備高滿載效率，測試表明，在115VAC時滿載效率超過87%，而在230VAC時滿載效率更是高達89%。

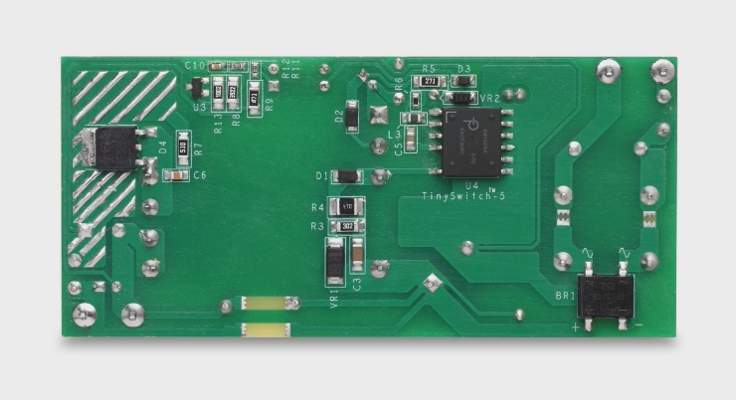

（RDK-1040背面）

該參考設計的外圍元件總數精簡至45個，電路采用緊湊型的EF25變壓器，并配合簡單的肖特基二極管作為輸出整流方案，實現了成本與性能的最佳平衡。

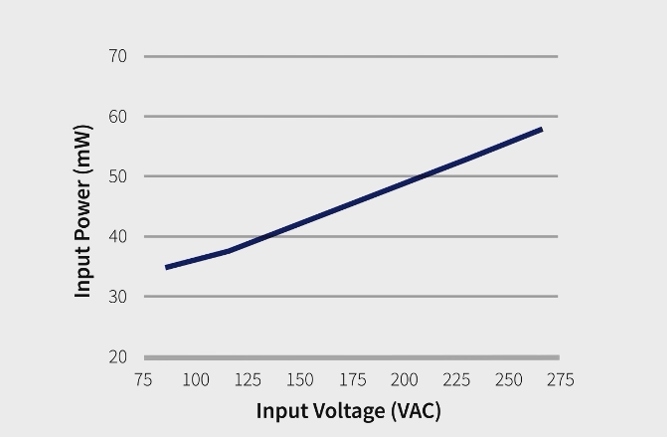

作為一款支持國際通用的寬電壓輸入解決方案，除了在230VAC下空載輸入功率低于60mW外，其在電磁兼容性方面表現出眾，能夠穩定滿足Class B級的傳導EMI要求，且裕量大于6dB。

同時，RDK-1040同樣具備完整的線路過壓/欠壓、過溫、短路及初級側輸出過壓保護，確保在各類極端電網及負載條件下，設備均能安全穩定運行。

RDK-1016 與 RDK-1040 參考設計，充分體現了 TinySwitch-5 芯片在現代電源設計中的優勢。兩款標準化優化方案，可幫助工程師顯著縮短研發與驗證周期。

依托 TinySwitch-5 靈活的頻率配置與高集成特性，能夠精簡外圍器件，兼顧小體積與高能效。兩款參考設計平衡了成本、尺寸與性能，可為新一代綠色家電、工業設備，提供高性價比電源方案。
