在工業數據采集、電力監控、振動分析等場景中，高速、多通道、同步采樣是核心需求。傳統 MCU 方案往往面臨 CPU 占用高、數據吞吐不足的瓶頸。

今天分享一個基于睿擎派 RC3506的完整方案——利用FlexBus 并行總線驅動AD7606 ADC，配合DMA 數據搬運，實現8通道高速同步采樣，CPU 幾乎零介入。

效果先看

通過串口將采集數據發送至VOFA+上位機，波形實時顯示：

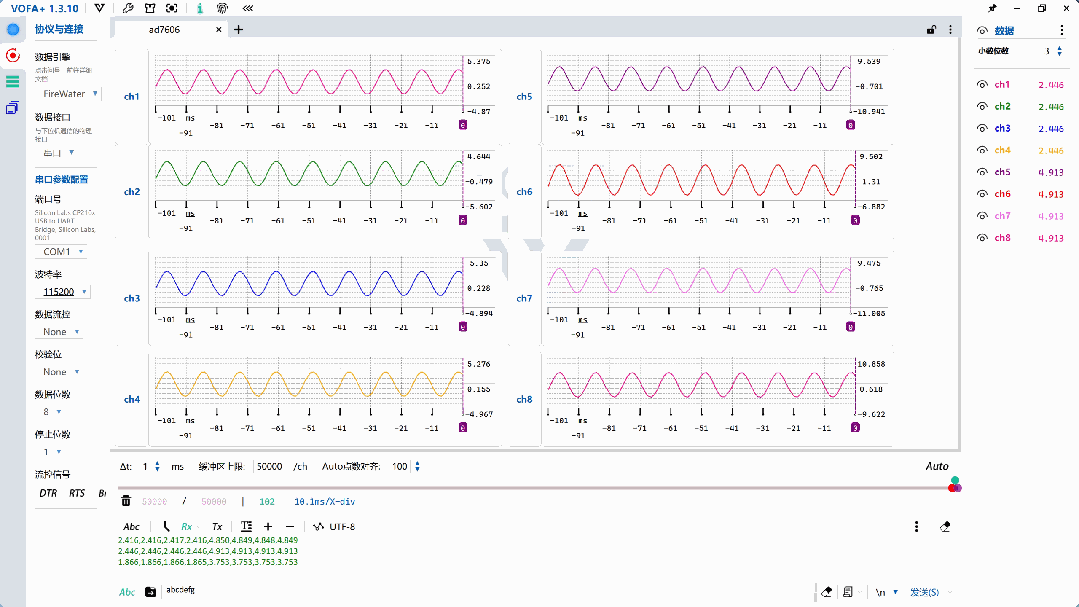

8通道同步采樣波形展示（通道1-4: ±5V，通道5-8: ±10V）

為什么選這個方案？

AD7606 簡介

AD7606 是 ADI 推出的一款多通道同步采樣 ADC，堪稱工業數據采集的"瑞士軍刀"：

典型應用場景：

電力系統監測（諧波分析、電能質量）

工業自動化（PLC、伺服控制信號采集）

振動分析（多軸加速度傳感器）

聲學檢測（多通道麥克風陣列）

為什么需要 FlexBus + DMA？

傳統的 ADC 采集方式存在兩大痛點：

1.CPU 輪詢等待：CPU 不斷查詢 BUSY 信號，采集期間無法處理其他任務

2.數據搬運耗時：每個采樣點都需要 CPU 執行多次 IO 操作，占用大量 CPU 周期

以 200kSPS 采樣率為例：

每秒采樣次數：200,000 次

每幀數據量：8通道 × 2字節 = 16字節

數據傳輸率：200,000 × 16 =3.2MB/s

如果全靠 CPU 輪詢和拷貝，負載會非常高。而 FlexBus + DMA 方案：

DMA 自動搬運：數據從 FlexBus 直接傳輸?shù)絻?nèi)存，CPU 零介入

硬件定時器觸發：采樣時機由硬件定時器精確控制，抖動極小

中斷通知：一幀數據采集完成后，通過事件機制通知 CPU 處理

硬件連接

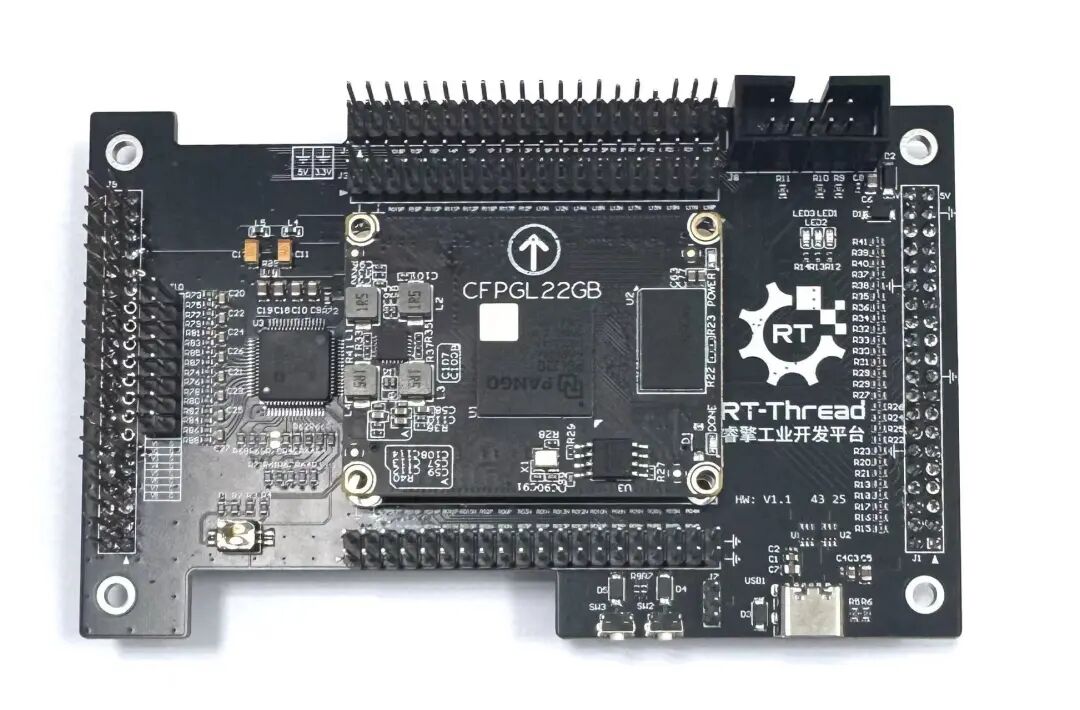

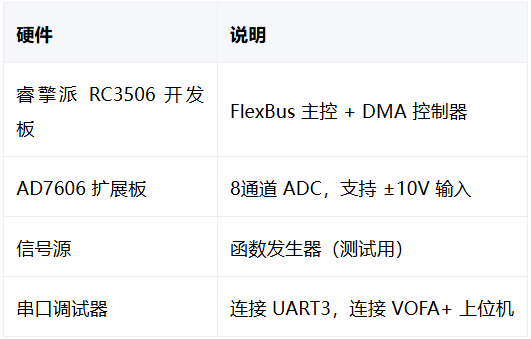

硬件清單

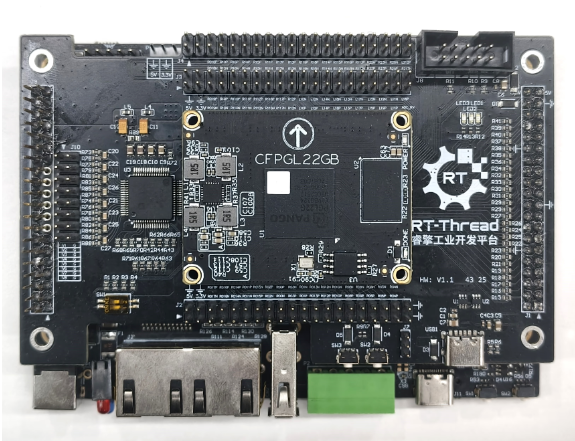

連接示意

連接示意

擴展板即將上架淘寶店，敬請期待！

關鍵信號說明：

CONVST A/B：?jiǎn)?dòng)轉換信號，同時觸發 8 通道同步采樣

BUSY：轉換進行中指示，轉換完成后拉低

CS + RD：讀取數據控制信號

OS0-OS2：過采樣倍率配置（200kSPS ~ 3.125kSPS）

RANGE：輸入范圍選擇（±5V 或 ±10V）

軟件架構

整個驅動分為三層：

采樣流程

核心驅動解析

1. 設備結構體

structad7606_device{ structrt_adc_deviceadc_dev; // 繼承 ADC 設備 rt_adc_device_tfb_dev; // FlexBus ADC 句柄 structrt_device*dev; // 平臺設備 structrt_dma_chan*dma_chan; // DMA 通道
// GPIO 引腳定義 rt_uint32_tcs_pin, rd_pin, rst_pin; rt_uint32_tbusy_pin, range_pin; rt_uint32_tcva_pin, cvb_pin; rt_uint32_tos0_pin, os1_pin, os2_pin;
// 配置參數 rt_uint32_toversampling; // 過采樣倍率 rt_uint32_trange; // 輸入范圍
// 采樣狀態 rt_sem_tdata_sem; // 數據就緒信號量 rt_thread_tsample_tid; // 采樣線程 volatilert_bool_tdata_ready; // 數據就緒標志
// DMA 配置 rt_bool_tdma_enable; rt_uint16_t*dma_data; // DMA 源緩沖區 structrt_adc_dma_cfgdma_cfg; // DMA 目標配置};

2. 硬件定時器觸發采樣

采樣時機由硬件定時器精確控制，避免了軟件延時帶來的抖動：

staticrt_err_tad7606_hwtimer_timeout(rt_device_tdev,rt_size_tsize){ structad7606_device*ad_dev = (structad7606_device *)dev->user_data;
if(ad_dev && ad_dev->enabled) { // 拉低 CONVST A/B，啟動同步采樣 rt_pin_write(ad_dev->cva_pin, PIN_LOW); rt_pin_write(ad_dev->cvb_pin, PIN_LOW); rt_hw_us_delay(1); // 脈寬至少 1μs rt_pin_write(ad_dev->cva_pin, PIN_HIGH); rt_pin_write(ad_dev->cvb_pin, PIN_HIGH); } returnRT_EOK;}

采樣頻率配置（通過設備樹或源碼設置）：

3. BUSY 中斷處理

BUSY 信號下降沿觸發中斷，表示一次轉換完成：

staticvoidad7606_busy_isr(void*args){ structad7606_device *ad_dev = (structad7606_device *)args;
if(ad_dev && ad_dev->enabled) { // 釋放信號量，喚醒采樣線程讀取數據 rt_sem_release(ad_dev->data_sem); }}

4. DMA 數據傳輸

采樣線程檢測到 BUSY 信號后，讀取數據并通過 DMA 傳輸：

staticvoidad7606_sample_entry(void*parameter){ // ... 初始化代碼 ...
while(ad_dev->sample_run) { // 等待 BUSY 中斷釋放信號量 if(rt_sem_take(ad_dev->data_sem, timeout) == RT_EOK) { // 讀取 8 通道數據 for(inti =0; i < AD7606_MAX_CHANNELS; i++)? ? ? ? ? ? {? ? ? ? ? ? ? ? rt_pin_write(ad_dev->cs_pin, PIN_LOW); rt_pin_write(ad_dev->rd_pin, PIN_LOW); ad_dev->data[i] = (rt_uint16_t)rt_adc_read(ad_dev->fb_dev, i); rt_pin_write(ad_dev->rd_pin, PIN_HIGH); rt_pin_write(ad_dev->cs_pin, PIN_HIGH);
// 寫入 DMA 緩沖區 if(ad_dev->dma_enable && ad_dev->dma_data) { ad_dev->dma_data[dma_index++] = ad_dev->data[i]; } }
// DMA 傳輸觸發 if(ad_dev->dma_enable && dma_index ==0) { // 刷新 CPU Cache（確保 DMA 看到最新數據） rt_hw_cpu_dcache_ops(RT_HW_CACHE_FLUSH, ad_dev->dma_data, buffer_len);
// 配置并啟動 DMA ret =rt_dma_prep_memcpy(dma_chan, src, dst, buffer_len); rt_dma_chan_start(dma_chan);
// 等待 DMA 完成 rt_event_recv(dma_event, EVENT_DMA_DONE, RT_EVENT_FLAG_AND | RT_EVENT_FLAG_CLEAR, timeout, RT_NULL);
// 無效化目標 Cache（確保 CPU 讀取到正確數據） rt_hw_cpu_dcache_ops(RT_HW_CACHE_INVALIDATE, dst_addr, buffer_len); } } }}

5. DMA 配置

caseRT_ADC_CMD_DMA_START:{ // 請求 DMA 通道 ad_dev->dma_chan =rt_dma_chan_request(ad_dev->dev, RT_NULL);
// 創建事件用于 DMA 完成通知 _ad7606_dma_event =rt_event_create("ad7606_event", RT_IPC_FLAG_FIFO);
// 分配 DMA 源緩沖區 ad_dev->dma_data = (rt_uint16_t*)rt_calloc(1, buf_len);
// 配置 DMA（內存到內存拷貝模式） structrt_dma_slave_configdma_cfg = { .direction = RT_DMA_MEM_TO_MEM, .src_addr = (rt_ubase_t)ad_dev->dma_data, .dst_addr = (rt_ubase_t)adc_dma_cfg->dst_addr, }; rt_dma_chan_config(ad_dev->dma_chan, &dma_cfg);
ad_dev->dma_enable = RT_TRUE; break;}

應用層示例

Shell 命令

intadc_vol_show(intargc,char*argv[]){ // 啟動采集線程 _adc_thread = rt_thread_create("adc_vol", _adc_vol_show_thread, RT_NULL,2048,16,10); rt_thread_startup(_adc_thread);}MSH_CMD_EXPORT(adc_vol_show, ad7606 voltage read sample);

數據格式轉換

AD7606 輸出 16 位補碼格式，需要轉換為實際電壓值：

// 16 位補碼轉電壓值（±5V 量程）voltage = (raw_val *5000) /32767; // 單位：mV

VOFA+ 數據協議

使用 FireWater 引擎，每行數據格式：

ch1,ch2,ch3,ch4,ch5,ch6,ch7,ch8\r\n

例如：

2.500,-1.234,0.000,3.456,-5.123,10.000,0.000,0.000\r\n

運行示例

msh />adc_vol_showadc_vol_showisrunning

預期結果：

串口 3 輸出數據流

VOFA+ 顯示 8 通道波形

注意事項

1. Cache 一致性

RK3506 采用 Cortex-A7 內核，帶有 L1/L2 Cache。DMA 傳輸前后必須處理 Cache：

// DMA 傳輸前：刷新源緩沖區，確保數據寫入主存rt_hw_cpu_dcache_ops(RT_HW_CACHE_FLUSH, src,len);// DMA 傳輸后：無效化目標緩沖區，強制從主存讀取rt_hw_cpu_dcache_ops(RT_HW_CACHE_INVALIDATE, dst,len);

2. 信號完整性

FlexBus 并行總線速率較高，務必注意：

●使用短而等長的排線

●相鄰數據線之間保持地線隔離

●確保參考地平面完整

3. 輸入保護

AD7606 的 ±10V 輸入范圍已內置保護二極管，但：

●嚴禁輸入超過 ±25V

●熱插拔時務必?cái)嚯姴僮?/span>

擴展應用

1. 電力諧波分析

// 采集一個周期的電壓信號（50Hz）#defineSAMPLE_RATE 10000 // 每通道 10kSPS#defineSAMPLE_CYCLE 200 // 50Hz 一個周期需要 200 個點for(inti =0; i < SAMPLE_CYCLE; i++) {? ? voltage[i] =?read_adc_channel(0); ?// 讀取電壓通道}?// FFT 變換得到各次諧波分量fft_analyze(voltage, SAMPLE_CYCLE);

2. 多點溫度采集

配合熱電偶或 RTD 傳感器，可實現高精度溫度監控：

// 8 通道溫度采集（需外接多路模擬開關）#defineTHERMOCOUPLE_GAIN 1000 // 熱電偶放大倍數for(inti =0; i

總結

FlexBus + AD7606 + DMA 方案為嵌入式平臺提供了企業級數據采集能力：

200kSPS 高速采樣，滿足大多數工業應用需求

8 通道同步采樣，無相位延遲

DMA 數據搬運，CPU 幾乎零介入

硬件定時器觸發，采樣精度高、抖動小

可配置過采樣，靈活平衡速度與精度

完整示例代碼已集成到睿擎v2605版本SDK，硬件擴展板也即將發布，敬請期待！
