注：帶*的參數僅為設計保證
六、典型應用

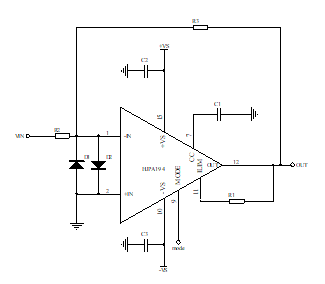

圖4 HJPA194典型應用圖
上圖為運放HJPA194的簡略應用圖，構成了為一個簡單的反相放大器應用。
1、過流保護功能
HJPA194內部集成有過流保護設置網絡，通過簡單外接一個限流電阻R1就可以對器件的輸出峰值電流能力進行設置，具體計算關系滿足下述公式所述：



其中電阻R1單位為Ω，電流I_LIM單位為A。
2、補償電容調節
HJPA194為超高壓、高速運算放大器，具備高增益、超高壓擺率及高帶寬特性。為避免器件工作過程中因自激振蕩、外部噪聲干擾等導致的信號失真，器件支持通過外接補償電容C1對其頻率特性進行補償，以提升信號質量、降低信噪比。
補償電容的選型需遵循核心原則：增益設置越大，所選補償電容的容值應越小。若應用場景對增益與帶寬有更高要求，可無需設置補償電容。同時需注意，補償電容的最高耐壓值必須大于器件的最高工作電壓，確保器件穩定可靠運行。

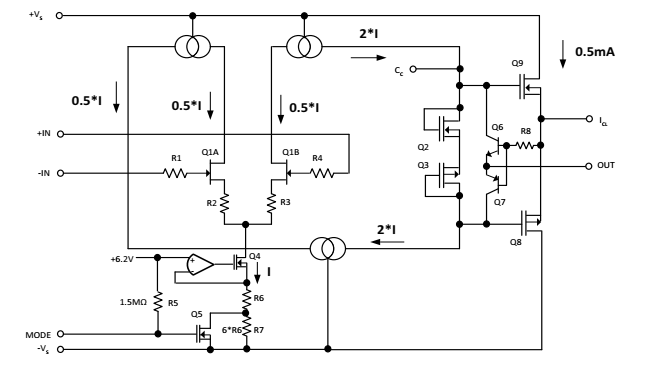

3、低功耗模式工作狀態
相較于常規高壓高帶寬運算放大器，HJPA194增設可選擇的低功耗工作模式。常規高壓供電運算放大器在高壓應用場景下，自身熱功耗變高，不僅需要設計合理的散熱結構，還可能降低器件的可靠性及使用壽命。

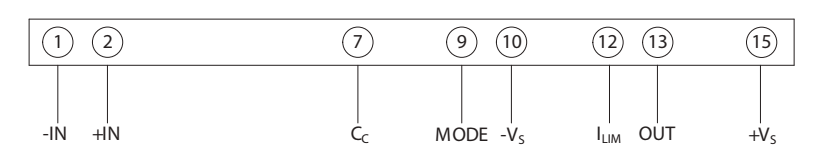

HJPA194可通過將Mode引腳接入器件負電源供電端口，使器件進入低功耗工作模式。該模式下，器件的帶寬與壓擺率相較于常規模式會有所降低，但靜態工作電流將從常規模式的25mA降至5mA，自身熱功耗降低至原來的1/5，有效優化熱管理效率，提升器件長期工作可靠性。
4、輸入差分保護網絡
HJPA194的輸入差分電壓范圍為±20V，為進一步提升器件抗干擾能力、防止輸入端口損壞，需額外配置輸入差分保護網絡。推薦參考典型應用電路圖，通過外接兩個二極管D1、D2實現保護功能，二極管型號可選用通用型1N4148。
5、電源濾波網絡
為防止HJPA194輸出產生寄生振蕩，并抑制電源端引入的高頻噪聲，電源旁路電容必須靠近器件電源引腳布置，且需選用高品質陶瓷電容器。推薦采用0.1μF與1μF電容并聯的方式作為旁路電容，以實現全頻段噪聲抑制。
當器件工作于大電流輸出模式時，需增大旁路電容容值，確保電源端可提供充足的瞬間能量，保障器件穩定驅動負載，避免因能量供應不足導致的性能異常。
6、HJPA194的使用注意事項
1）需特別關注的是，HJPA194典型應用于超高壓供電環境，該環境存在多種潛在安全風險及電氣隱患。因此，強烈建議用戶在進行設備調試時，優先選擇在±50V的相對安全供電模式下，完成所有關鍵參數的校準與優化、性能特性的驗證與調整，以及各類故障的細致檢查與徹底排除。待設備在低壓條件下調試成熟、運行穩定可靠后，再逐步過渡到高電壓的實際工況下，進行更為嚴格的測試與最終的系統調試工作。

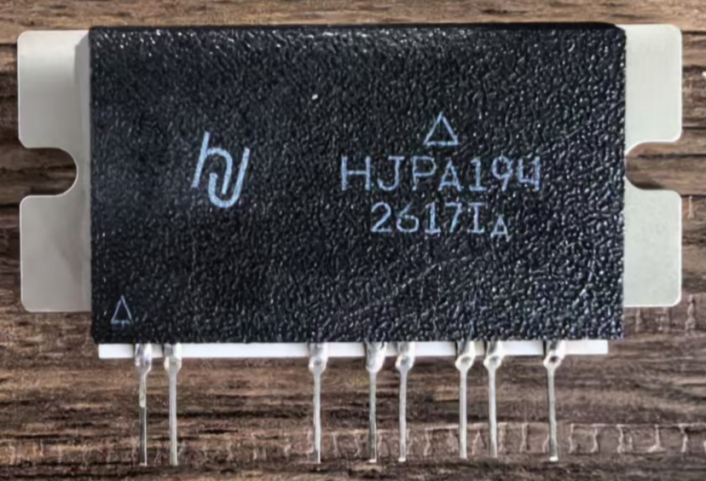

2）HJPA194器件內部采用氧化鈹（BeO）基片，其核心作用是降低器件整體熱阻，提升散熱性能及熱管理效率。需特別注意，若基片在安裝、運輸或操作過程中遭受機械沖擊、外力擠壓等損傷，不僅會導致器件功能失效或性能下降，受損基片產生的氧化鈹微細粉末還可能通過空氣傳播，經呼吸系統進入人體，對人體健康造成潛在威脅。因此，在器件應用及操作過程中，必須提高警惕，采取充分的防護措施，確保使用安全。

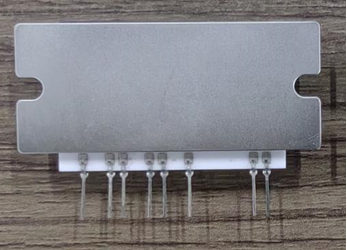

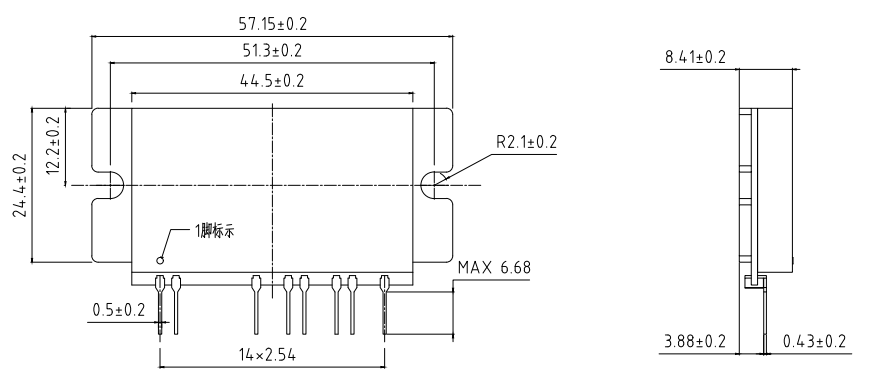

3）HJPA194靜態工作電流較大，運行過程中會產生明顯的熱量積聚及發熱現象。器件核心設計是將內部產生的熱量最大限度地傳導至器件底部的專用熱沉塊，以實現初步的熱管理。因此，在實際應用時，必須在此基礎上實施有效的二次散熱措施，否則器件內部結溫（Tj）將升高并超出安全范圍。
