超高清時代，地市級媒體的轉型壓力

隨著媒體融合發展的深入，地市級廣電媒體面臨著從傳統高清（HD）向4K超高清（UHD）全I(xiàn)P化轉型的關鍵挑戰。浙江金華市傳媒集團，作為地區具有重要影響力的主流媒體機構，其原有高清轉播車已服役多年，長期承擔"兩會"直播、大型體育賽事轉播和融媒體商業制作等核心任務。

然而，隨著節目制作標準不斷提升，原有高清轉播車已明顯力不從心——畫質格式老舊、設備占用空間大、多平臺分發需求難以靈活應對。

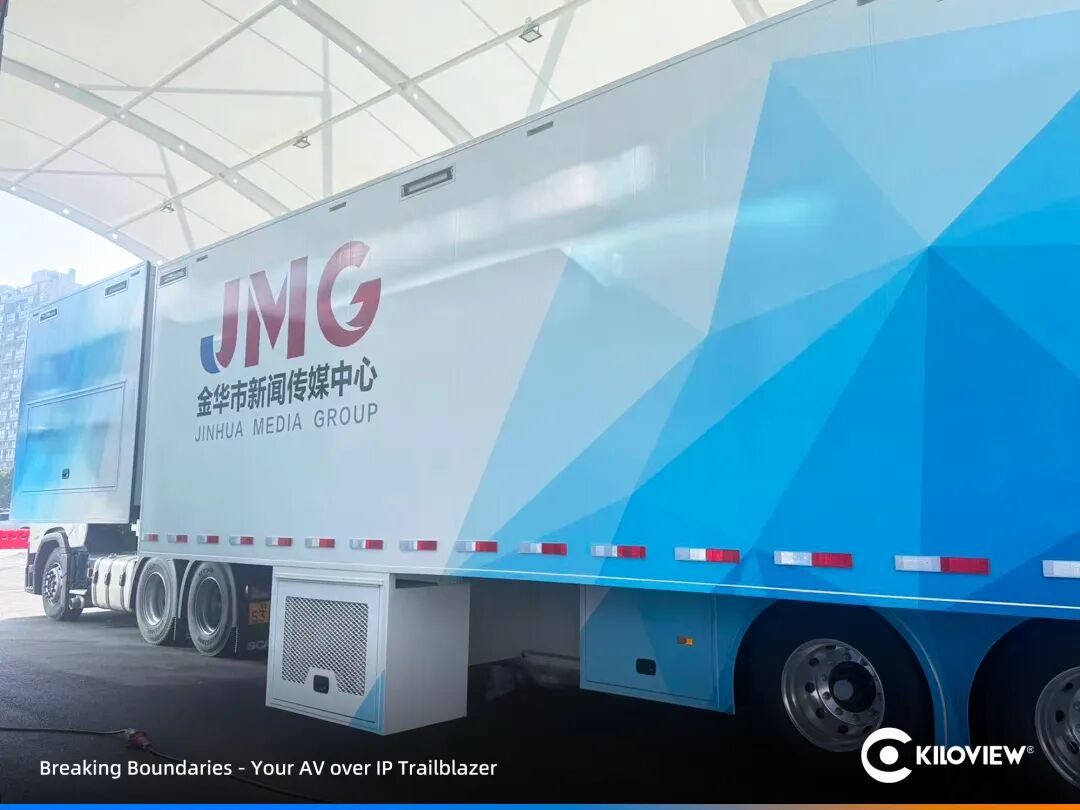

為突破技術瓶頸，金華市傳媒集團啟動了“雙IP+5G超高清轉播車”建設項目。該項目旨在打造一輛具備全I(xiàn)P ST2110系統與NDI新媒體格式雙重能力的現代化轉播車，既要保證傳統廣播級信號的高安全、低延時傳輸，又要適應互聯網直播的靈活性與互動性，同時兼顧年輕技術團隊的IP化技能培養。

三道難題，橫亙在轉型路上

在項目啟動階段，金華傳媒技術團隊梳理出了三個核心挑戰。這三個問題相互交織：一般方案無法同時破解：

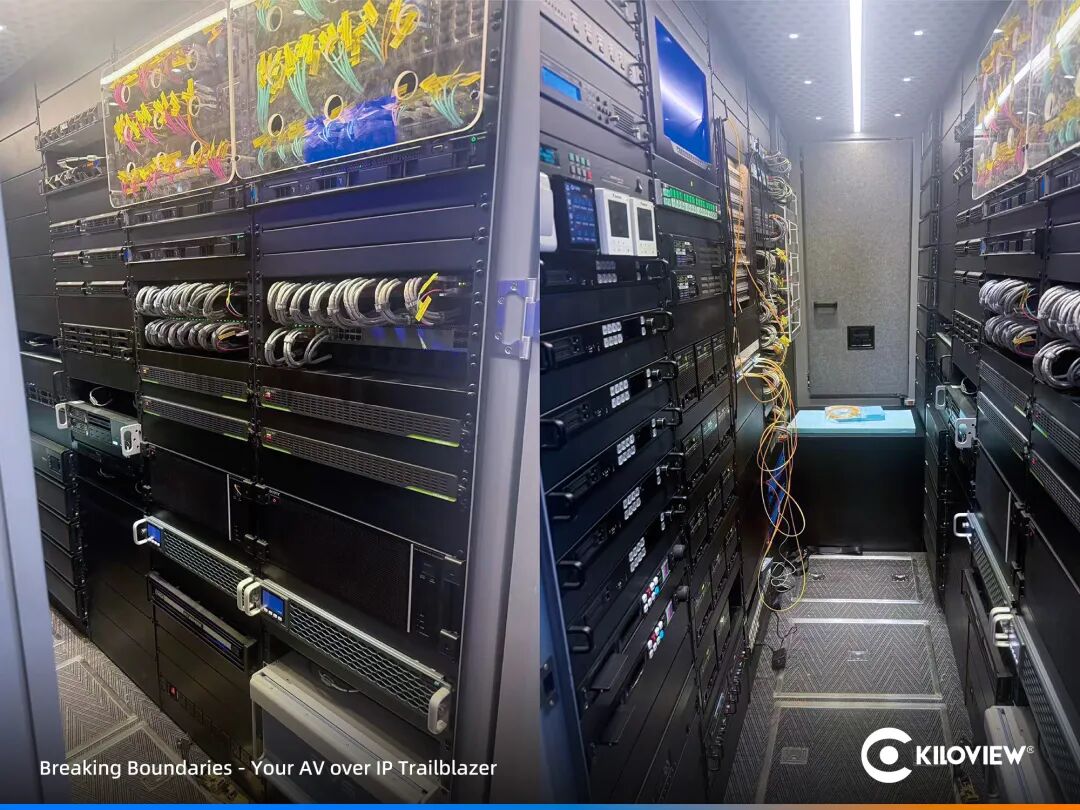

空間受限與高密度需求矛盾：轉播車機柜空間寸土寸金。常規方案采用獨立部署編碼器、解碼器、協議網關、交換機等設備，堆疊占用大量U位，散熱困難，布線復雜，而這些設備組合在一起，功能往往還不夠完整。

多協議融合困難：要求同時支持三套信號體系，SMPTE ST2110專業IP標準用于廣播級制作，NDI輕量IP協議用于前端回傳，SDI基帶信號作為兼容保障。三者之間的實時轉換與統一調度，是一般方案幾乎無法解決的技術死角。

運維管理分散：各類設備分散運行，沒有統一的狀態監控與管理入口。故障排查需要逐臺登錄，反應速度慢。在"兩會"直播、體育賽事等高壓場景下，任何運維延誤都可能釀成不可挽回的播出事故。

面對在有限的車廂空間內，如何構建一個既能處理高密度4K信號，又能實現集中統一管理，且具備極高穩定性的系統，是本項目面臨的最大難題，金華傳媒集團沒有選擇妥協，而是尋求一種顛覆性的架構創新。

最終，一套以千視RF02一站式媒體服務平臺為核心的“超級中樞”方案脫穎而出，完美破解了空間、協議與運維的死結。

千視RF02打造一站式媒體平臺

基于上述幾個核心挑戰，千視RF02機架式媒體服務平臺完美給出了解決方案，徹底摒棄了常規“堆疊式”架構。

全系統通過單一2RU機箱整合了編解碼、信號分發與統一管理功能，實現了按需配置的模塊化部署。整體方案配置設備4臺N60編碼器與4臺N50編碼器，部署于各攝像機位，負責將前端攝像機視頻源實時進行NDI編碼后傳輸至轉播車內部的視頻源處理區域，通過2臺RF02機架式媒體平臺，內部插配 22塊FN50編解碼板卡對接收到的NDI流進行基帶信號解碼輸出，再直接接入IP 媒體網關將視頻源接入ST2110制作以及監看系統，滿足超高清制播對信號質量低延時傳輸?shù)膰?yán)苛需求。

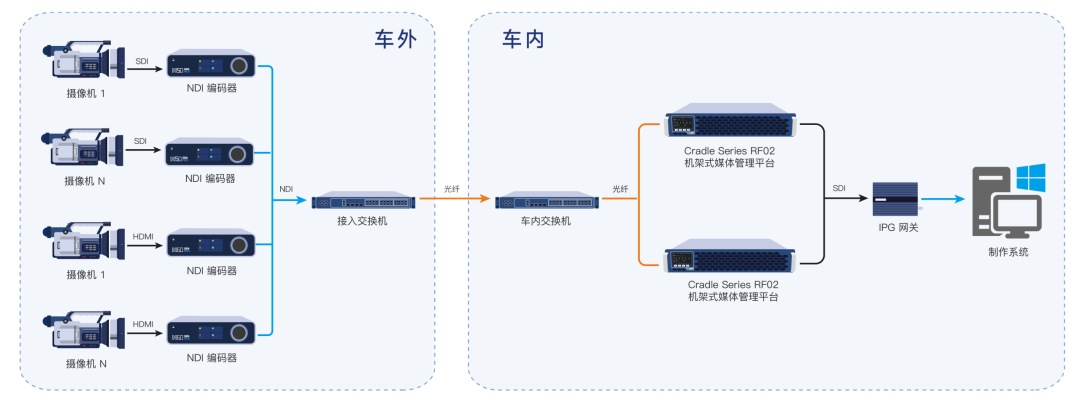

浙江金華轉播車千視傳輸方案

前端采集與回傳鏈路：所有前端攝像機采集的基帶信號，首先經由前端編碼節點（N60/N50）進行NDI高效壓縮編碼。編碼后的NDI流通過光纖網絡架構，利用交換機的高帶寬特性，低延遲傳輸至轉播車核心解碼單元（RF02）。

車內處理與制作接入：RF02單元對NDI流進行實時解碼，還原為高質量12G-SDI基帶信號。隨后，信號通過IPG媒體網關進行協議封裝，將SDI基帶信號轉換為符合SMPTE ST2110標準的IP流，最終無損接入全I(xiàn)P制作系統，供導播團隊進行后期創作。

該方案充分利用NDI協議的“淺壓縮、高畫質”特性，確保音視頻數據在長距離光纖傳輸中實現近乎無損的交付；同時，通過“NDI回傳 + ST2110制作”的混合架構，兼顧了傳輸效率與廣播級制作標準。

IP閉環：打造高密度、易維護

的新一代移動演播室

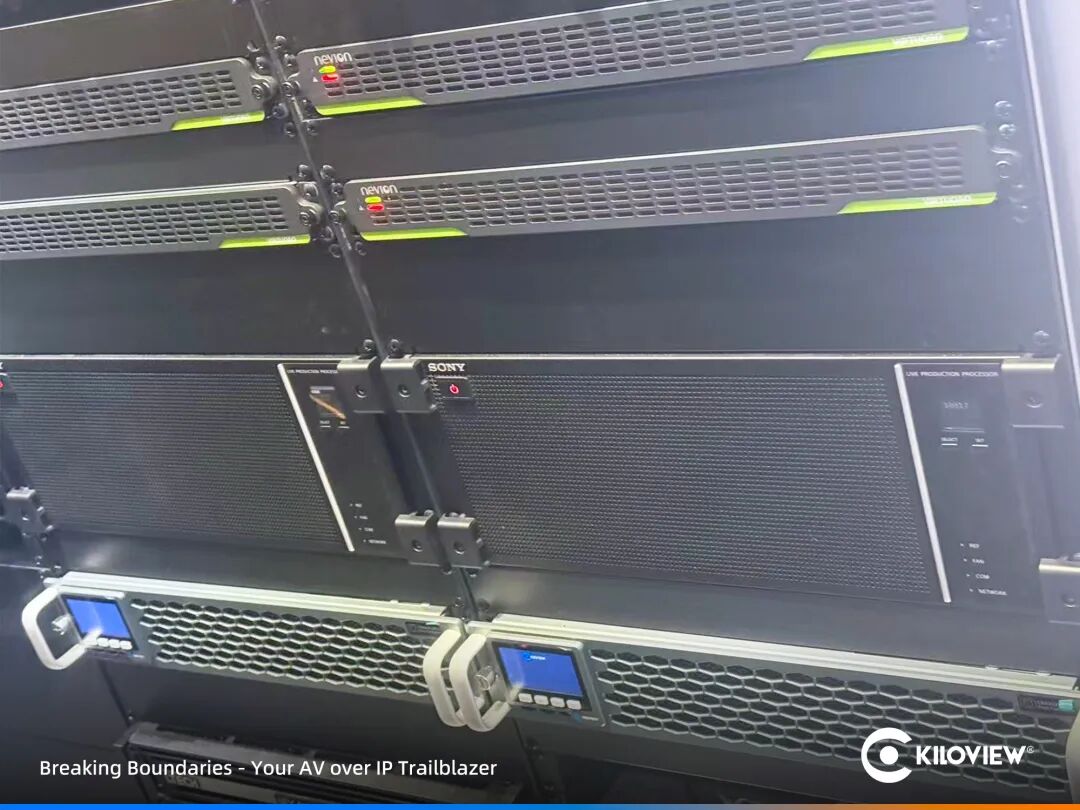

極致空間利用率：2臺RF02集成了原本需要數十臺設備才能完成的功能（編碼、解碼、監看、錄制、通話、矩陣切換），極大地釋放了轉播車寶貴的機柜空間。

全流程協議打通：構建“采集端(N50/N60)編碼 -> 光纖傳輸 -> 車內端(RF02+FN50)解碼”的純IP工作流。完美打通ST2110、NDI、SDI三大體系，消除轉換延遲與畫質損耗。

集中化高效運維：RF02內嵌KiloLink Server系統，運維人員可在一個界面上實時監控所有板卡（FN50）及外設（N50/N60編解碼器）的狀態、流量及信號質量，大幅降低了運維門檻，提升了故障響應速度。

4K全I(xiàn)P轉播車重塑金華傳媒核心生產力

該轉播車投入使用后，迅速成為金華市傳媒集團融媒體制作的主力軍，在多個高壓場景下交出了令人信服的答卷：

「兩會」直播：零中斷，高水準——在金華市"兩會"直播任務中，系統憑借方案架構的高可靠性，實現多機位4K信號的低延時穩定采集與傳輸，全程無信號中斷，圓滿完成重大政治活動的播出保障任務。

體育賽事&商業活動：快速部署，靈活收益——借助NDI協議的輕量靈活特性，技術團隊可在極短時間內完成臨時制作網絡搭建，高效承接體育賽事與商業直播，滿足了商業客戶對輕量化、高效率制作的需求。

團隊成長：實戰IP環境，加速人才轉型——全I(xiàn)P制播架構為年輕技術人員提供了完整的實戰環境，團隊在真實任務中自然完成從SDI思維向IP化制作思維的轉變，為集團持續培養了具備未來競爭力的IP制播技術人才。

RF02：讓每一輛轉播車都成為

開放、彈性、高效的移動制作中心

浙江金華轉播車項目是地市級媒體邁向“超高清+全I(xiàn)P”時代的一次有力實踐。通過引入RF02一站式媒體服務平臺，配合4K全能編解碼一體板卡FN50及N60/N50編解碼器，項目成功打破了常規轉播車設備堆疊、系統孤立的僵局。

RF02所代表的，不只是一臺設備的性能邊界，而是一套開放、彈性、可持續演進的制播生態。無論是"兩會"級別的嚴苛播出要求，還是商業活動的快速部署需求，這套系統都能從容應對。
