表面粗糙度測量不準，往往不是設備不夠，而是方法不匹配。傳統輪廓測量只看到一條線上的峰谷，容易遺漏局部缺陷和方向性紋理。ISO 25178標準定義的三維面積參數體系，更能將工藝結果與性能要求對應。光子灣3D共聚焦顯微鏡以非接觸式三維掃描和2D/3D參數分析為核心，正把標準落到實際測量中。

表面粗糙度測量標準

#Photonixbay.

表面粗糙度定義

表面粗糙度是加工表面微小峰谷不平度的量化表征。需區分三層次：粗糙度是高頻短波微觀起伏，波紋度是中頻段，形狀誤差是低頻長波，三者疊加構成表面紋理。粗糙度關注納米到微米尺度的峰谷細節，直接決定零件能否正常工作。

粗糙度影響零件性能的因素

耐磨性：表面越粗糙，有效接觸面積越小。Ra從3.2μm降至0.8μm，摩擦系數可降低30%以上

配合穩定性：間隙配合易磨損致間隙增大；過盈配合凸峰被擠平，實際過盈減少

疲勞強度：波谷對應力集中敏感，超50%齒輪失效源于疲勞，粗糙度是關鍵誘因

耐腐蝕性：粗糙面凹坑易殘留腐蝕介質，銹蝕速率提升3-5倍

密封性：粗糙面無法嚴密貼合，液壓系統早期泄漏是常見痛點

接觸剛度：影響整機剛性

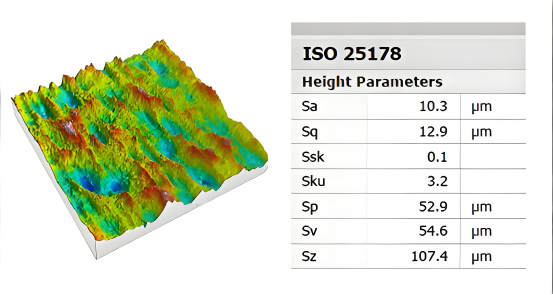

三維表面粗糙度表示

#Photonixbay.

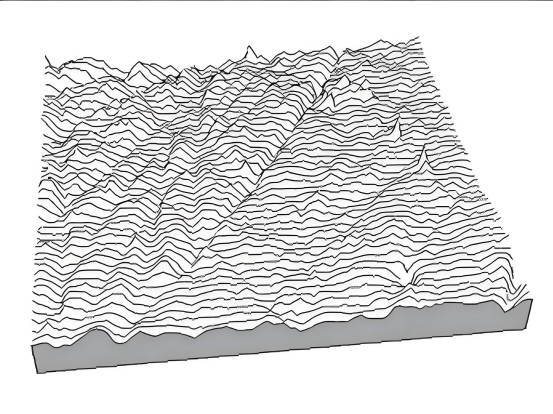

從輪廓測量到面積測量的三維跨越

傳統輪廓測量的局限性

觸針式輪廓儀沿一條線采樣獲取Ra、Rz等2D參數，確實快。但單線信息量有限，線上峰谷可能恰好是極值點，不具備統計代表性。輪廓測量也無法捕捉各向異性特征：若沿紋理方向畫線，粗糙度值可能嚴重偏低。對增材制造、研磨等隨機表面，輪廓測量甚至可能歪曲結果。

ISO 25178標準下的面積測量?jī)?yōu)勢

ISO 25178標準定義了三維表面粗糙度參數：Sa、Sq、Sz、Str等。面積測量三重優勢：統計評估峰谷在整個表面的分布；無需預知紋理方向即可識別各向同性或各向異性；對涂層、密封面等功能性評價更可靠。

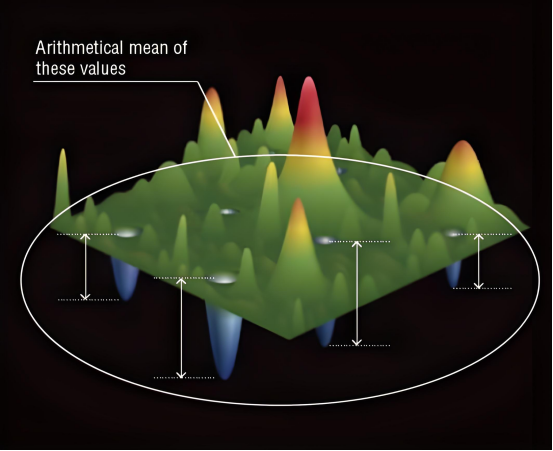

Svk（降低谷高）平均值算法

非接觸式測量的技術原理

3D共聚焦顯微鏡原理：激光束聚焦到樣品表面，僅焦點處反射光通過共軛針孔到達探測器，離焦光被濾除，逐點掃描后重建三維形貌。

相比觸針法：不接觸零損傷，可測軟質材料和復雜微結構，一次掃描同時獲取2D影像和3D形貌，重復性偏差低于5%。

#Photonixbay.

不同場景下的測量方案選擇

半導體制造與封裝工藝檢測

晶圓CMP后納米級劃痕和顆粒污染直接決定芯片良率。共聚焦顯微鏡可在亞微米尺度定位缺陷，檢測效率較傳統方法提升約23%。封裝中膠水厚度、引線鍵合質量評估，需納米級Z軸分辨率三維數據。

汽車零部件質量控制

發動機缸套表面粗糙度需控制在Ra=0.63-0.8μm——太光滑無法保持油膜，太粗糙加速磨損。3D共聚焦顯微鏡滿足ISO 25178標準，同時輸出Sa、Sq、Str等3D參數，為工藝優化提供量化依據。

精密制造與光學加工

光學鏡片Ra需控制在0.02μm以下，微納結構三維輪廓分析傳統2D輪廓儀無法勝任。MEMS微槽、懸臂結構需Z軸1nm分辨率的非接觸式測量——3D共聚焦顯微鏡Z軸顯示分辨率達1nm，可精確重建凹槽輪廓并測量深度寬度。

#Photonixbay.

選擇適合的表面粗糙度測量方案

關鍵參數評估標準

優先關注三項硬指標：測量精度與重復性（Z軸精度±1.5%以內為優）、Z軸分辨率（納米級適合精密件）、標準覆蓋——至少支持ISO 25178標準及GB/T 1031標準。

設備選型建議

接觸式輪廓儀適合2D快速抽檢，成本低但信息有限。非接觸式3D共聚焦顯微鏡適合需三維形貌、復雜結構或軟質材料場景。既需2D輪廓又需3D面積參數時，共聚焦一站式覆蓋更高效。

表面粗糙度測量正從"一條線"走向"一個面"。ISO 25178標準體系下，3D共聚焦顯微鏡以非接觸、高精度、三維成像能力，為半導體、汽車、精密制造提供了更可靠的檢測路徑。選對方法，數據才站得住。

#Photonixbay.

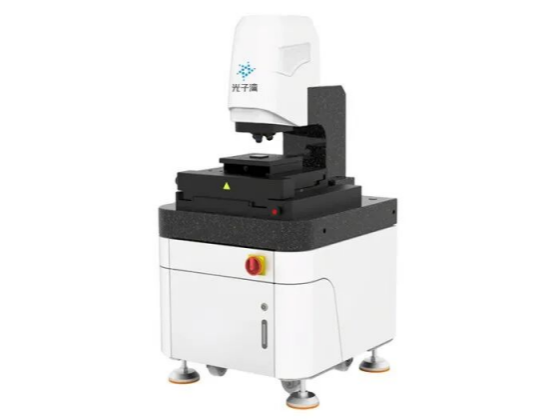

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，符合ISO25178標準測量，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
