顏色傳感器是從發射器發射光，由接收器檢測檢測物體反射的光的“光電傳感器”的一種。顏色傳感器能夠檢測紅色、藍色、綠色各自的受光量，能夠判別目標物的顏色。發射寬頻譜波長的光后由接收器接受并區分目標物反射光中的3種顏色類型。檢測各種類型的紅色、藍色、綠色各自的受光量，算出受光比例。

工作流程：

光源照射?：傳感器內置光源（如白光LED）發射光線照射目標物體。?

光線反射?：物體表面吸收部分光線，反射特定波長的光，反射光的顏色成分比例決定了物體顏色。??

?信號接收?：光電探測器（如光電二極管）接收反射光，通過RGB濾光片分離三原色光強。?

光電轉換?：光信號被轉換為電信號（電流、電壓或頻率），經放大、濾波和數字化處理。??

?顏色判定?：處理器分析RGB信號比例，與預設參考值對比，輸出顏色結果。?

六通道顏色傳感器-WH7625

由工采網代理的WH7625UC是一款提供6通道的環境光傳感器。顏色傳感器可感光紅、綠、藍、白（RGBW）、透明和紅外線，并將它們轉換為數字值。可提取光頻閃爍頻率，以增強攝像機體驗并消除條帶效應。可選擇的范圍允許用戶根據環境光的照度和色溫優化靈敏度，以調整顯示背光。

WH7625UC是高性能六通道數字顏色傳感器，可同時感知六個獨立通道的光強，并轉換為16位數字輸出（0–65535）獨特的紅外抑制設計使其在強太陽光到暗室環境下均能穩定工作，準確測量照度與色溫，通過I2C接口直接讀取各通道數據，可輕松實現，顯示屏自動亮度與色溫調節（True Tone護眼模式）相機白平衡與曝光輔助、材料顏色識別與液體濁度檢測等。

傳統方案依賴軟件后期處理去除光源頻閃條紋，效果有限且增加主控負擔，而旺泓推出的WH7625六通道數字顏色傳感器內置獨立閃爍檢測引擎可實現：

1、自動識別50Hz / 60Hz市電引起的100Hz/120Hz頻閃，狀態標志直接讀取

2、檢測范圍50Hz ~ 1kHz，覆蓋熒光燈、PWM調光LED等常見光源

3、幫助攝像頭/監控設備實時消除畫面條紋（banding）效應，提升成像品質

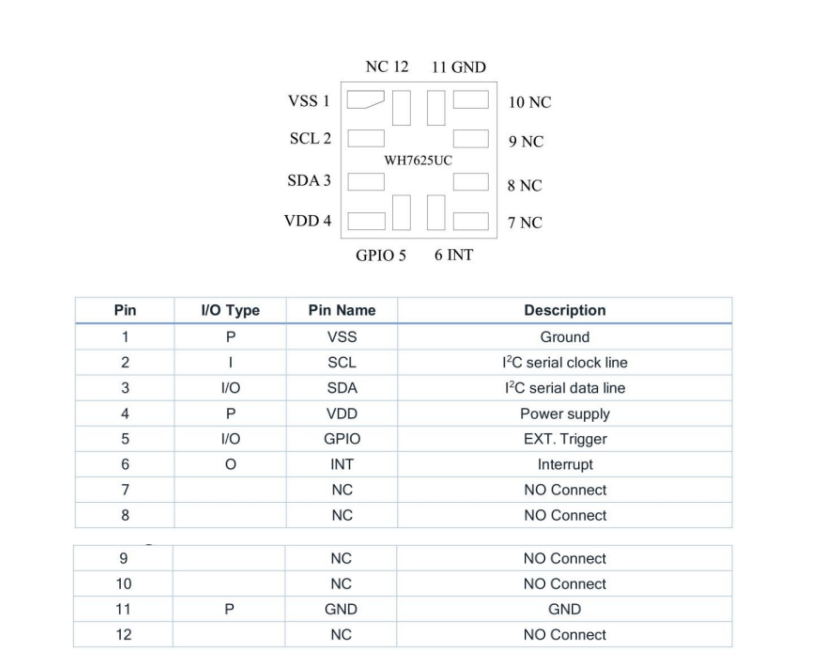

I/O 針腳配置：

I/O 針腳配置

顏色傳感器 - WH7625UC的電氣與接口特性：

I2C接口：支持400kHz快速模式，7位從機地址 0x38

工作電壓：VDD 1.7V ~ 2.0V（典型1.8V）；I2C總線耐壓至4.5V

溫度范圍：-40℃ ~ +85℃，滿足工業和消費級嚴苛環境

低功耗：主動模式典型195μA（Ev=0），休眠模式<1μA

主動電流：195μA，休眠電流：<1μA

封裝：12-pin（具體尺寸見數據手冊機械圖），支持表面貼裝

靈活配置，適配多樣場景：

可編程積分時間：CLS通道較小0.04ms/步，閃爍通道160μs/步

模擬增益調節：×1 ~ ×16（部分通道×64）動態范圍達1024倍

內置等待模式，可在兩次測量間插入可編程延遲，降低系統功耗。

FIFO緩沖區：支持多通道數據緩存，減少MCU讀取次數

中斷引腳：可配置閾值中斷與持續事件計數，防誤觸發

硬件級頻閃檢測與抑制：

頻閃檢測范圍覆蓋 50Hz 至 1kHz，可有效應對 LED、熒光燈等光源的閃爍干擾。

內置硬件算法，自動識別100Hz（對應50Hz市電）與120Hz（對應60Hz市電）頻閃。

支持 FIFO 緩存模式，可存儲原始光強數據，便于進行 FFT 等頻域分析與系統集成。

低功耗與高集成度：

工作電流典型值僅為195μA，休眠模式下可降至0.8μA，適合電池供電設備。

集成溫度補償電路與低壓復位保護，工作溫度范圍 -40°C 至 +85°C，適用于嚴苛環境。

采用 I2C 接口（400kHz）支持快速數據傳輸與寄存器配置。

彩色傳感器 - WH7625UC的應用領域：

手機和LCD/OLED顯示屏背光控制

筆記本電腦/顯示器安全功能

自動菜單彈出數碼相機燈光測量
