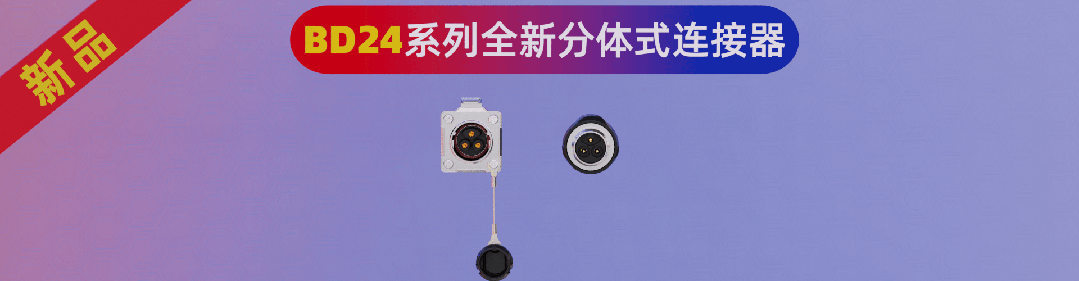

BD24分體式連接器

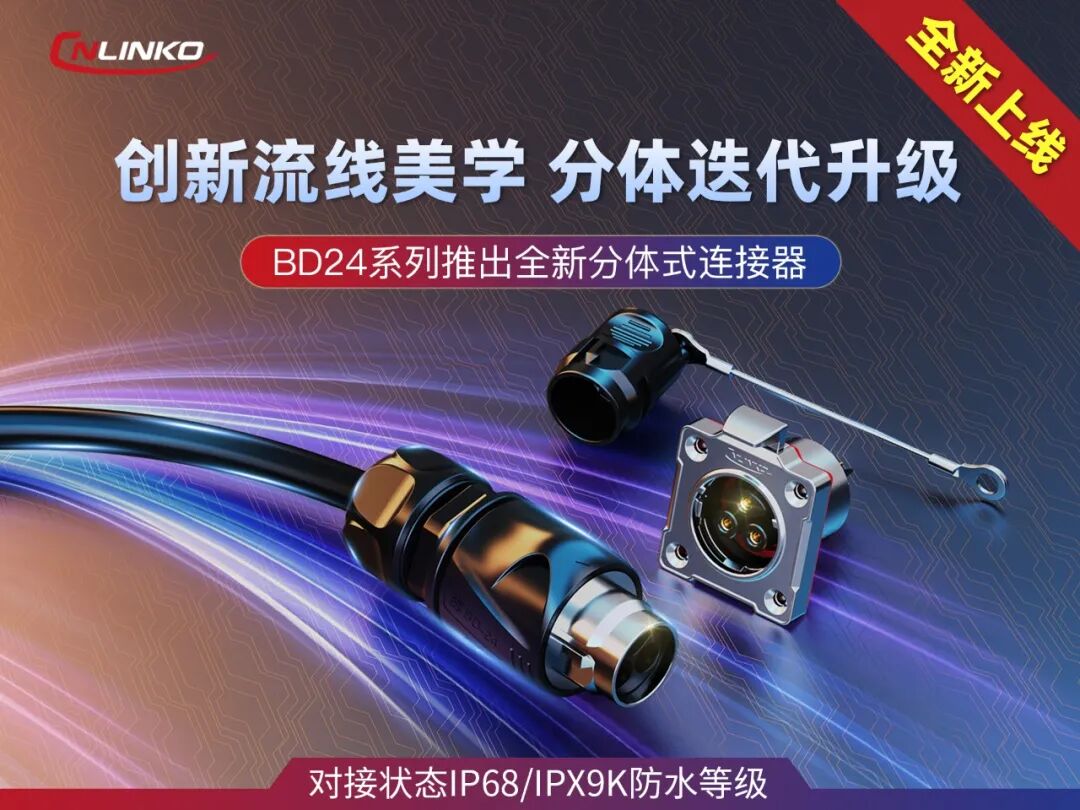

近日，凌科BD24系列分體式連接器正式上市。該系列采用分體式結構設計，旨在解決焊接接線中的模塊易散件的困擾，以原創的工業美學與硬核性能，為高端工業級連接帶來優質新方案。

BD24系列分體式連接器

優勢大盤點

優勢一覽

終結焊線散件：采用分體式結構破解散件問題

尾部防止退：尾部不松脫，連接更牢靠

內嵌按扣式設計：節省設備外空間

流線美學設計：兼具工業屬性和藝術美感

厚鍍層銅針：鍍金（銀）層更厚更穩定

單手插拔：一鍵插拔，快捷簡單

適應惡劣工況：多場景與復雜工況游刃有余

01

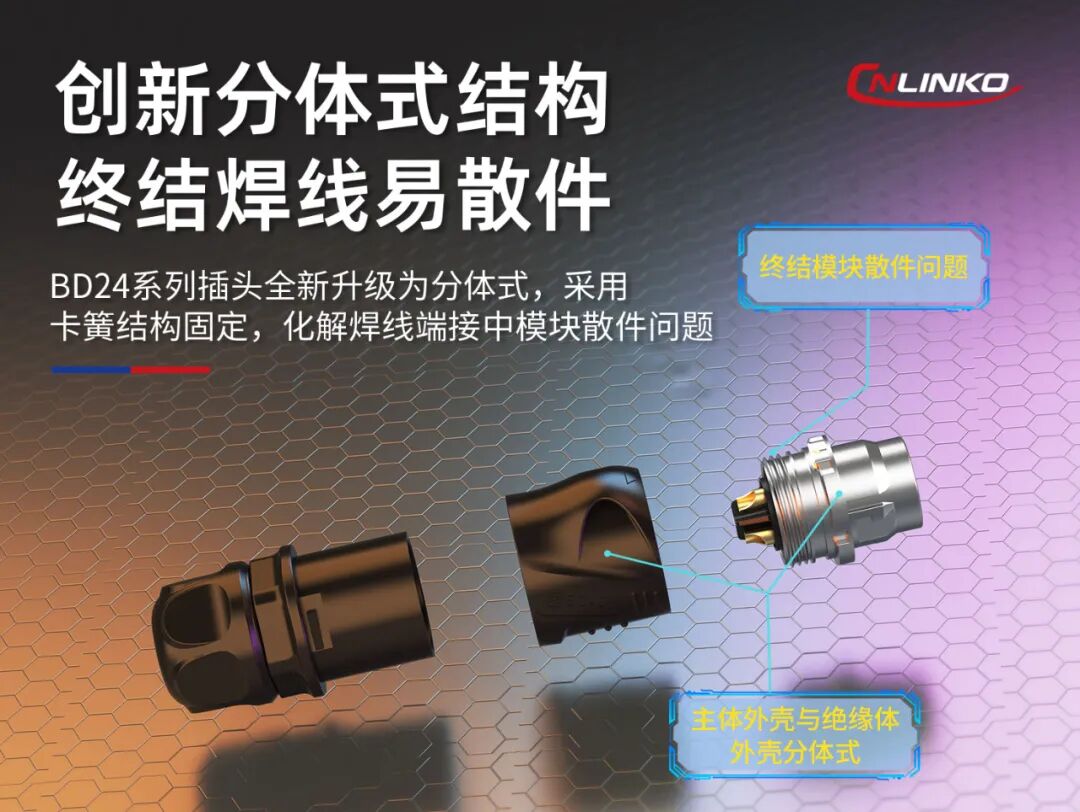

創新分體式結構

終結焊線易散件

BD24系列新款連接器創新采用分體式卡簧結構，將外殼與內牙模塊分離設計。有效解決了焊線端接時，內部模塊極易散落，導致組裝效率低下的弊端，有效提升了現場組裝效率。

02

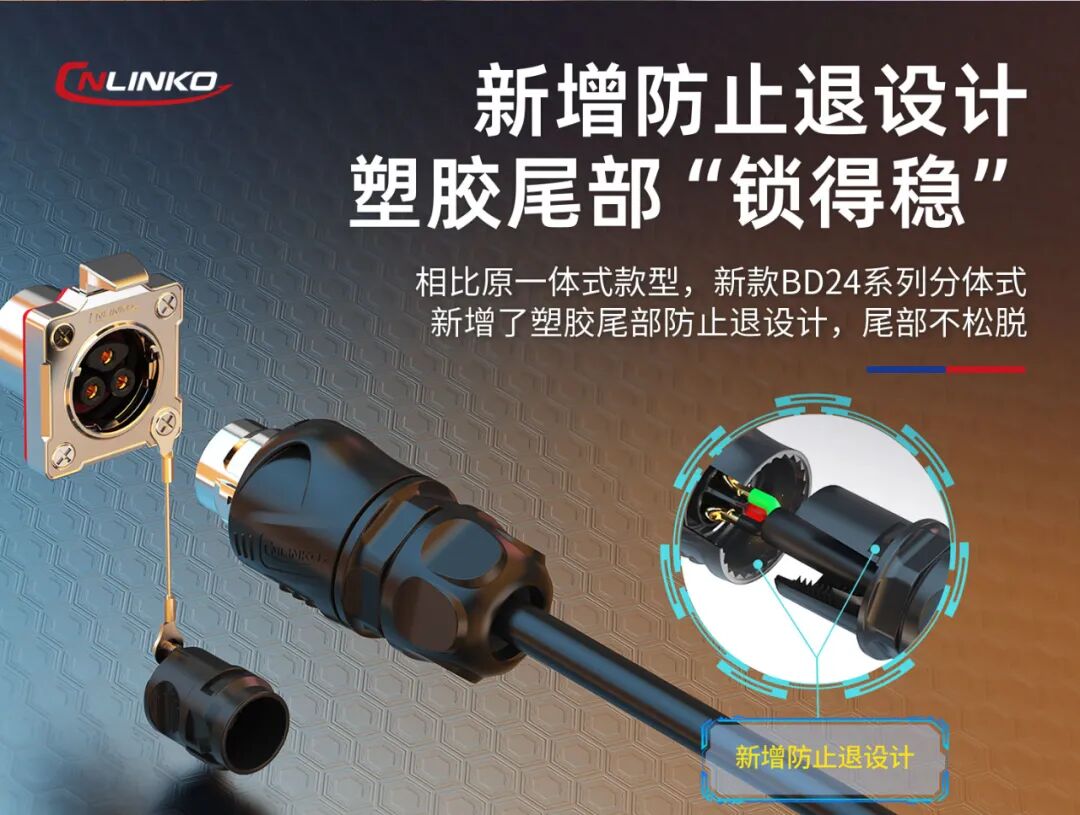

尾部止退增強

拒絕拉拽松脫

線纜意外拉扯是導致連接器失效的常見原因。BD24分體式連接器在尾部增加了防止退結構設計，與線纜護套形成牢固耦合。在設備移動、拖拉或頻繁檢修的場景下，該設計能有效防止尾部線纜因外力拉拽而松脫。

03

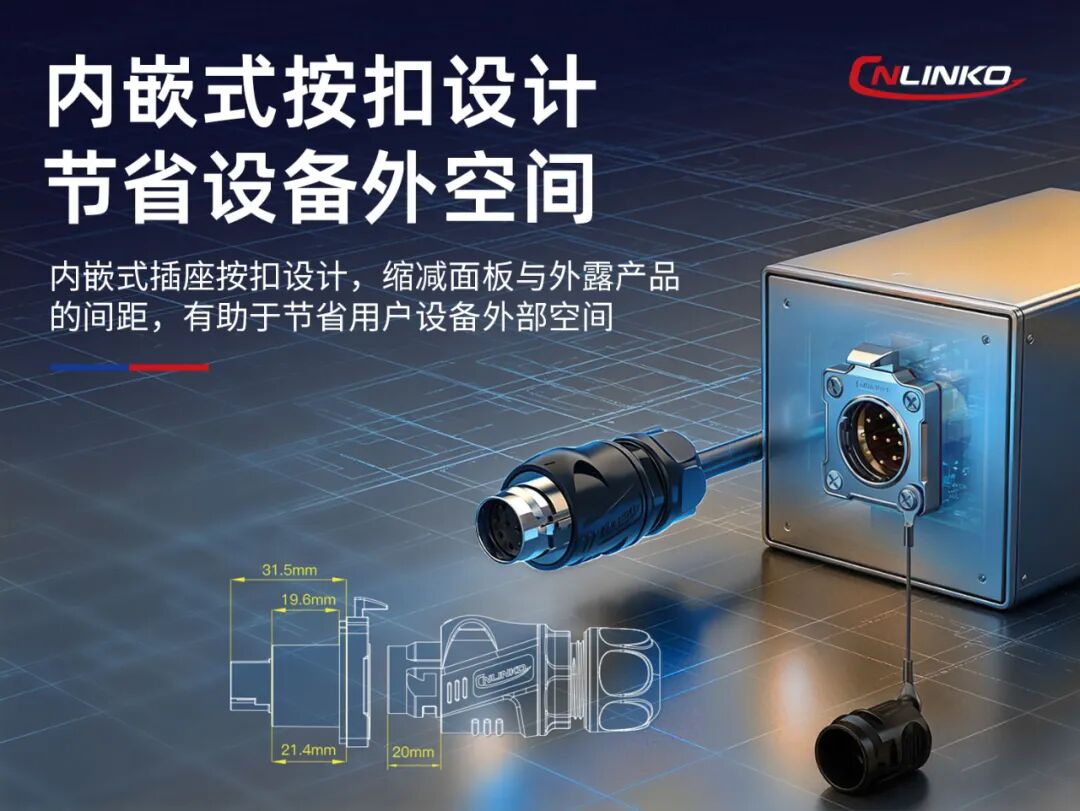

內嵌式按扣設計

節省設備外空間

BD24分體式連接器的插座采用內嵌式按扣設計，非常契合緊湊型設備布線。它顯著減少了連接器在設備外部的凸起高度，占用空間減少明顯，對于空間局限較大的設備而言是非常理想的連接方案。

04

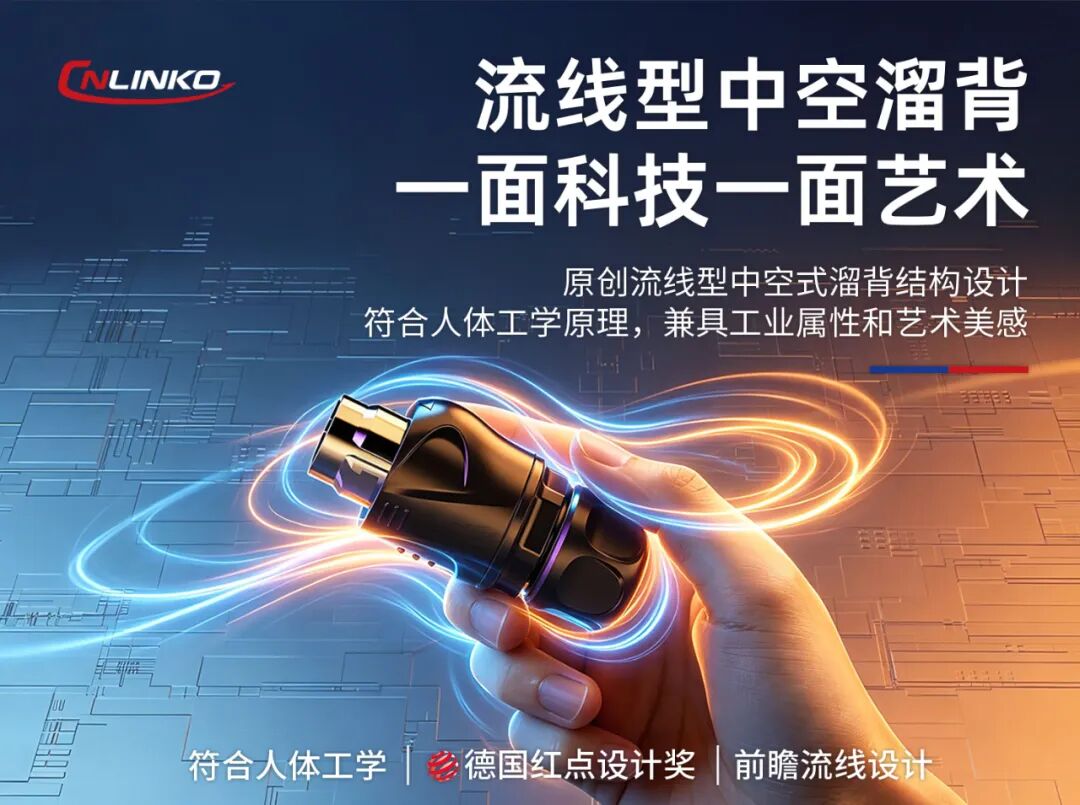

流線型前瞻設計

性能和顏值兼?zhèn)?/strong>

采用流線型中空式溜背設計，不僅增大了手持部位的摩擦力，讓操作更流暢省力，而且符合人體工學的美學設計，讓連接器顏值超能打，符合高端設備對連接器性能和顏值的訴求。

05

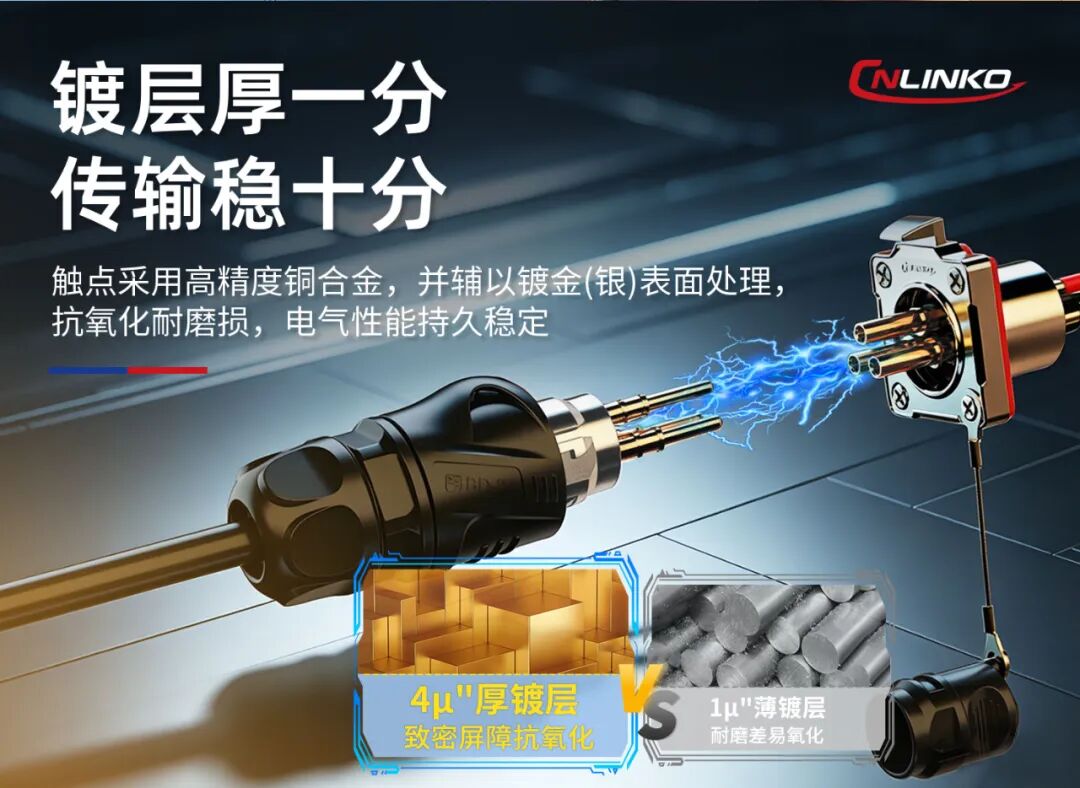

鍍層厚一分

傳輸穩十分

BD24分體式連接器觸點采用高精度銅合金，并施以加厚鍍金/鍍銀表面工藝處理，相對于薄鍍層，其長期抗氧化抗磨損能力更強大，可保障信號與電力傳輸?shù)拈L期一致性和高可靠性。

06

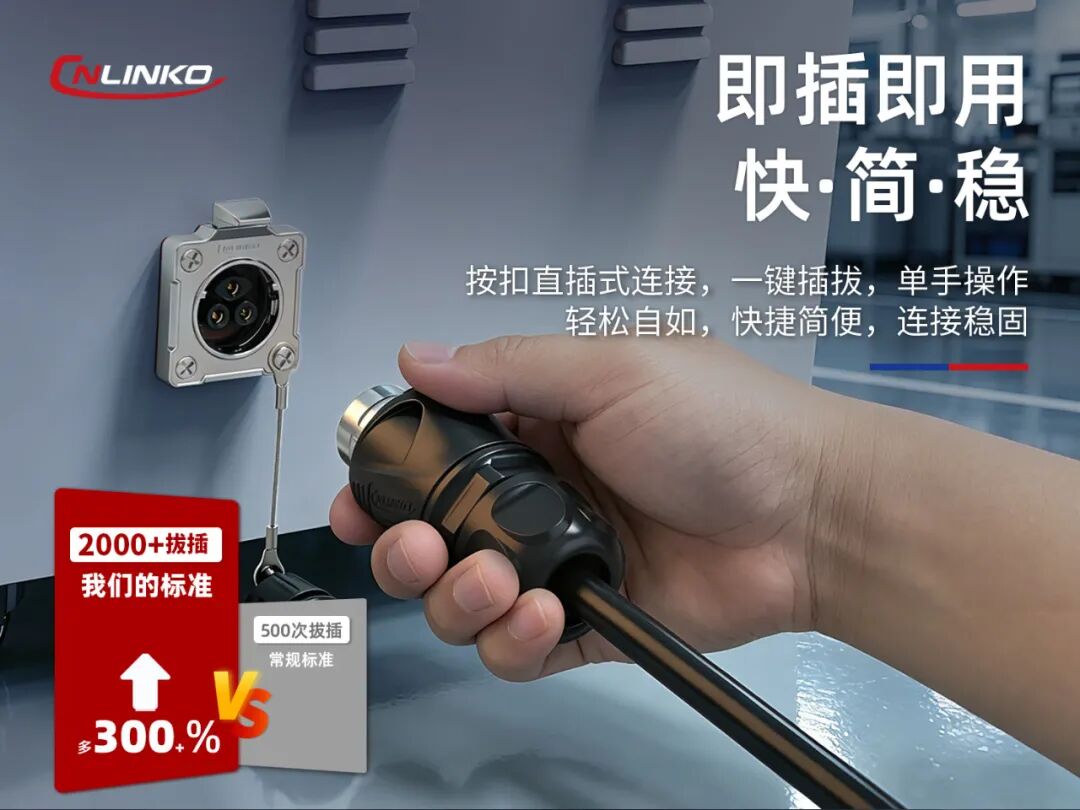

即插即用

快·簡·穩

按扣直插式結構是BD24系列連接器的核心交互優勢。其操作邏輯是：插入時自動鎖緊，按下按扣即可拔出，全程支持單手操作，非常適用于快捷插拔與安裝的應用場景。

07

IP68/IPX9K雙旗艦

涉水場景輕松駕馭

采用工業級側面密封防水設計，通過IP68（防較長時間浸水）和IPX9K（防高壓高溫水）測試認證，無論是靜態水液場景，還是如食品加工、化工清洗等存在動態高溫高壓水的場景。都能穩定安全應用。

08

更多優勢

耐高低溫：-40℃~+120℃的寬域耐溫，極端溫差環境優選；

阻燃防火：阻燃等級為UL–94V0高配；

抗UV：外殼為F1級工程塑膠，抗UV更勝一籌；

耐腐蝕：鹽霧測試時間≥72H，腐蝕環境更適配。

BD24系列分體式連接器產品參數

01

電氣特性

額定電流：25A（2芯/3芯/4芯）；35A（2芯/3芯）；45A（3芯）；10A（10芯/12芯）

額定電壓：500V AC（2芯/3芯/4芯/10芯/12芯）；300V AC（2芯/3芯）；230V AC（3芯）

耐壓：2000V AC（2芯/3芯/4芯/10芯/12芯）；1500V AC（2芯/3芯）

接觸電阻：≤1mΩ（2芯/3芯/4芯）；≤3mΩ（10芯/12芯）

絕緣阻抗：≥500MΩ

02

機械特性

機械壽命：≥2000次

線規：2.5~4.0mm2/14~12AWG（2芯/3芯/4芯）；6mm2/10~8AWG（2芯/3芯）；10mm2/8~6AWG（3芯）；1.0~1.5mm2/18~16AWG（10芯/12芯）

線纜直徑：Φ6.0~Φ7.0mm（2芯/3芯）；Φ7.0~Φ10.5mm（3 芯/4 芯）；Φ10.5~14.0mm（10芯/12芯）

接線方式：焊接

03

環境特性

耐溫范圍：-40℃~+120℃

防護等級：連接狀態下IP68/IPX9K
