在電力電子技術飛速迭代的當下，從新能源汽車、光伏儲能，到服務器電源、工業高壓傳動設備，終端應用對磁性元件的性能要求愈發嚴苛。如何在有限空間內實現更高功率密度、更優散熱表現及更強耐壓能力，已成為電源工程師方案設計與產品選型的核心挑戰?？七_嘉電子深耕磁性元件領域，推出的CPEX-LV系列高耐壓可定制超級大電流電感，精準直擊行業痛點，為高壓大電流應用提供高效可靠的解決方案。

一、產品概況

超級大電流電感CPEX-LV系列采用科達嘉自主研制的低損耗磁粉芯材料和扁平線圈設計，具有極低的直流電阻和磁芯損耗。產品具有優異的軟飽和特性，能夠承受更高的峰值電流。飽和電流最高可達126A，溫升電流高達120A，能夠長時間穩定工作于大電流應用場合，完美適配小體積、高功率密度的設計需求。

該系列電感采用高耐壓絕緣工藝，絕緣耐壓高達1500V AC，適配場景廣泛，可廣泛應用于DC-DC轉換器、大電流開關穩壓器、服務器電源、光伏逆變器、高壓傳動設備、汽車HVDC 800V高壓平臺等諸多高壓大電流領域。

CPEX-LV系列目前開發了5種規格，主要型號包括CPEX2622LV、CPEX2626LV、CPEX3222LV、CPEX3231LV、CPEX3635LV。具體規格參數如表1。

表1：超級大電流電感CPEX-LV系列產品規格

二、產品特點

1、1500V AC高絕緣耐壓，筑牢高壓安全防線

CPEX-LV系列與其他CPEX系列大電流電感相比，最引人矚目的特性是其高達1500Vac的絕緣耐壓能力。在HVDC 800V應用、光伏逆變器以及高壓傳動設備等場景中，系統母線電壓持續攀升，這對磁性元件的絕緣性能提出了極高要求。

CPEX-LV系列憑借精細化絕緣設計，不僅能從容應對高壓環境下的穩態運行，更可有效抵御浪涌、雷擊等極端瞬態工況的沖擊，為高壓應用系統構建堅實的安全屏障，大幅提升終端產品的可靠性與安全性。

2、卓越的電流處理能力，適配復雜負載場景

在DC-DC轉換器、大電流開關穩壓器等應用中，負載電流的劇烈波動是常態，這對電感的電流承載能力提出了嚴苛考驗。CPEX-LV系列具備優異的直流偏置能力，采用高Bm（飽和磁通密度）磁芯材質，可輕松應對瞬間高峰值電流與瞬態尖峰電流，避免出現磁芯飽和失效問題，保障電感正常工作。同時，產品采用扁平線繞組結構，不僅實現了極低的直流電阻（Rdc），有效降低導通損耗，還在同等體積下實現了比傳統圓線更高的繞組填充系數，提升散熱效率與電流承載能力，讓電感在緊湊封裝中依然能夠穩定承載超大電流，兼顧性能與體積優勢。

以下為代表型號CPEX3635LV系列的飽和電流曲線及溫升電流曲線。

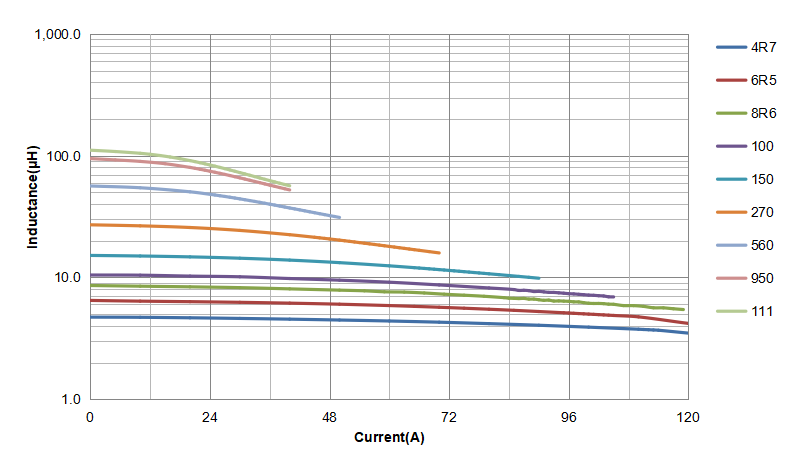

CPEX3635LV系列飽和電流曲線

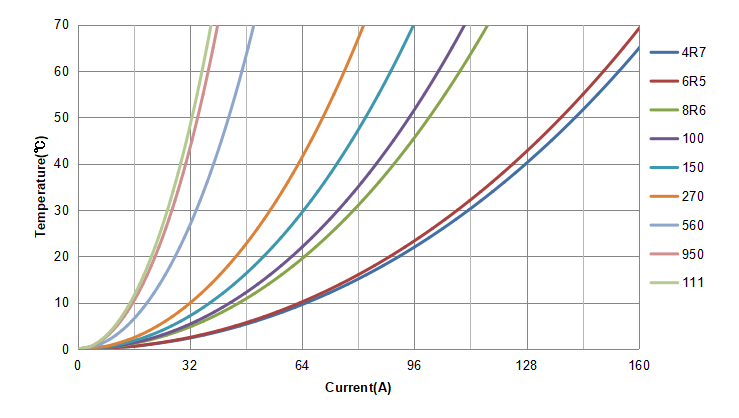

CPEX3635LV系列溫升電流曲線

3、優異的溫度穩定性，適配復雜惡劣工況

電感參數隨溫度漂移，易導致系統穩定性下降，這是電源設計者常面臨的技術難題。為此，CPEX-LV系列電感采用低損耗耐高溫磁芯材料，搭配優化的扁平線圈繞組設計，具備極佳的溫度穩定性。產品工作溫度范圍覆蓋-55℃～+155℃（含環境溫度與自身溫升），電感值、直流偏置特性受溫度影響極小，可適配各類復雜惡劣的工作環境，能夠在寬頻、高溫工況下長期穩定運行，保障終端系統的穩定可靠。

4、電磁兼容性優化設計，滿足嚴苛干擾要求

隨著電力電子設備功率密度的不斷提升，電磁干擾（EMI）問題愈發突出，嚴重影響設備正常運行及周邊電路穩定性。CPEX-LV系列采用磁屏蔽結構，可顯著降低電感自身的電磁輻射，減少對外部電路的干擾，有效優化電磁兼容性（EMC），可更好滿足相關EMC標準要求。這一特性對于服務器電源、通信設備等對電磁兼容性要求嚴苛的應用場景而言，具有極強的適配性。

5、電感產品快速定制服務，精準匹配終端需求

科達嘉擁有核心磁芯材料自主研制能力，具備快速響應客戶定制需求的實力。針對CPEX-LV系列，我們提供靈活多樣的定制選項，無論是磁芯材料的選型、特定電感值的定制，還是針對終端安裝空間的尺寸調整，研發團隊均可快速響應、精準研發，確保電感產品與終端應用完美匹配，助力客戶縮短研發周期、提升產品競爭力。

三、應用場景

依托高耐壓、大電流、寬溫域、強抗干擾的綜合優勢，CPEX-LV系列超級大電流電感廣泛應用于數據中心服務器電源、光伏逆變器、工業自動化高壓傳動設備、電動汽車HVDC 800V系統等多個高壓大電流領域，憑借穩定可靠的性能，成為越來越多電源工程師在高壓設計中的電感首選方案。

四、生產與交付

目前，CPEX-LV系列產品已實現批量生產，交付周期穩定在4-6周，可滿足客戶規?；慨a(chǎn)需求。同時，產品嚴格符合RoHS、REACH、無鹵等國際環保標準，兼顧性能與環保要求，適配全球市場應用。如需了解產品詳細規格、參數曲線及定制方案，可訪問科達嘉官方網站，或直接聯系銷售人員咨詢。

五、結語

在高功率密度、高電壓、高可靠性的行業發展趨勢下，磁性元件的選型已不再是簡單的參數匹配，而是關乎終端應用系統整體性能、可靠性與市場競爭力的關鍵決策?？七_嘉CPEX-LV系列高耐壓可定制超級大電流電感，以卓越的電氣性能、扎實的可靠性設計、靈活的定制能力，精準契合高壓大電流應用的核心需求，為行業發展提供高效、可靠的電感解決方案，助力客戶實現產品升級與創新突破。
